IEC elettrodinamico ad alta frequenza dell'apparecchiatura di collaudo della tavola vibrante 2000HZ ISTA
Product Details
| Direzione di vibrazione: | Verticale e orizzontale | Frequenza: | 5~3000 hz |
|---|---|---|---|
| Onda di vibrazione: | seno, casuale, shock | Controllore: | venzo-820 |
| Applicazione: | LED, parti di automobili | Utilizzo: | Prova di vibrazione elettrodinamica |
| Evidenziare |
Apparecchiatura di collaudo della tavola vibrante 2000HZ,Apparecchiatura di collaudo della tavola vibrante ISTA,Agitatore elettrodinamico di vibrazione di IEC |
||
Product Description

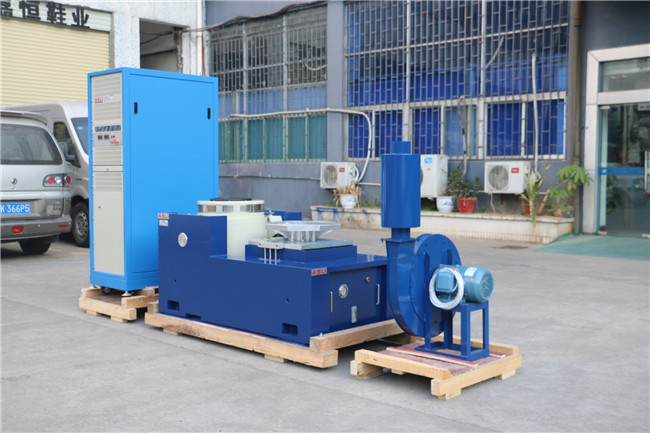

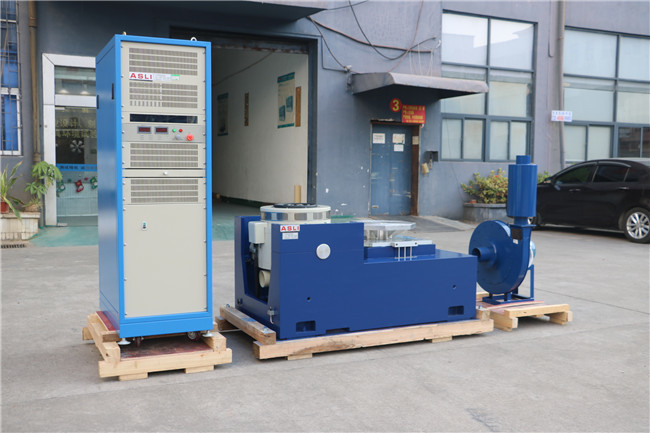

Il Apparecchiatura di prova per tavola vibrante elettrodinamica ad alta frequenza da 2000 Hz è progettato per essere conforme agli standard ISTA e IEC. Utilizza un design avanzato di shaker vibratore elettrodinamico con struttura a doppio circuito magnetico, cerchi d'azione dello scheletro auto-generati, supporto aerodinamico, cuscinetti a rulli, guida lineare e isolamento del perno.
Questo sistema esegue test di vibrazione sinusoidale sugli assi X, Y e Z e test di vibrazione casuale a banda larga. Supporta inoltre test a impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti. Queste capacità li rendono ampiamente applicabili nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
Intervallo di frequenza: 5 Hz - 3000 Hz
Modalità di prova: Frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
Questa apparecchiatura è adatta per testare una vasta gamma di componenti e assemblaggi, tra cui:
- Dispositivi elettronici automobilistici
- Gruppi di contatori motore
- Batterie di accumulo per autoveicoli
- Apparecchiature elettriche per autoveicoli
- Motori per autoveicoli
- Batterie dielettriche idrosolubili
- Valvole di sicurezza
- Compressori per aria condizionata per auto
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
- Scheletro della bobina mobile attentamente progettato con una frequenza di risonanza assiale di primo ordine più elevata.
- Armatura leggera e alta rigidità, raggiungendo una frequenza di 3500 Hz.
- Controllo tramite linea di connessione al computer con capacità di archiviazione immediata dei materiali.
- Grafico di controllo del display per il monitoraggio in tempo reale.
- Bassa resistenza e design ad alte prestazioni, che offrono alta efficienza a basso costo.
- Elevata affidabilità con basso tasso di guasto.
Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire che il cliente ottenga le migliori prestazioni. Ciò si ottiene attraverso una struttura perfetta, materiali di alta qualità e una lavorazione superiore.

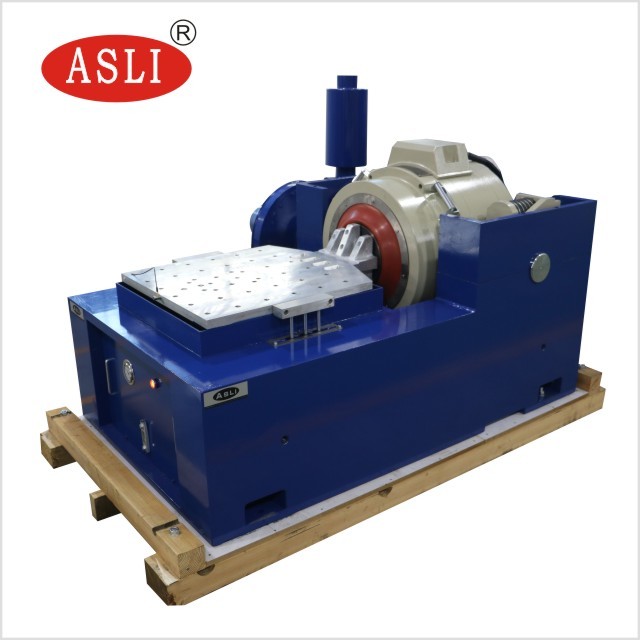

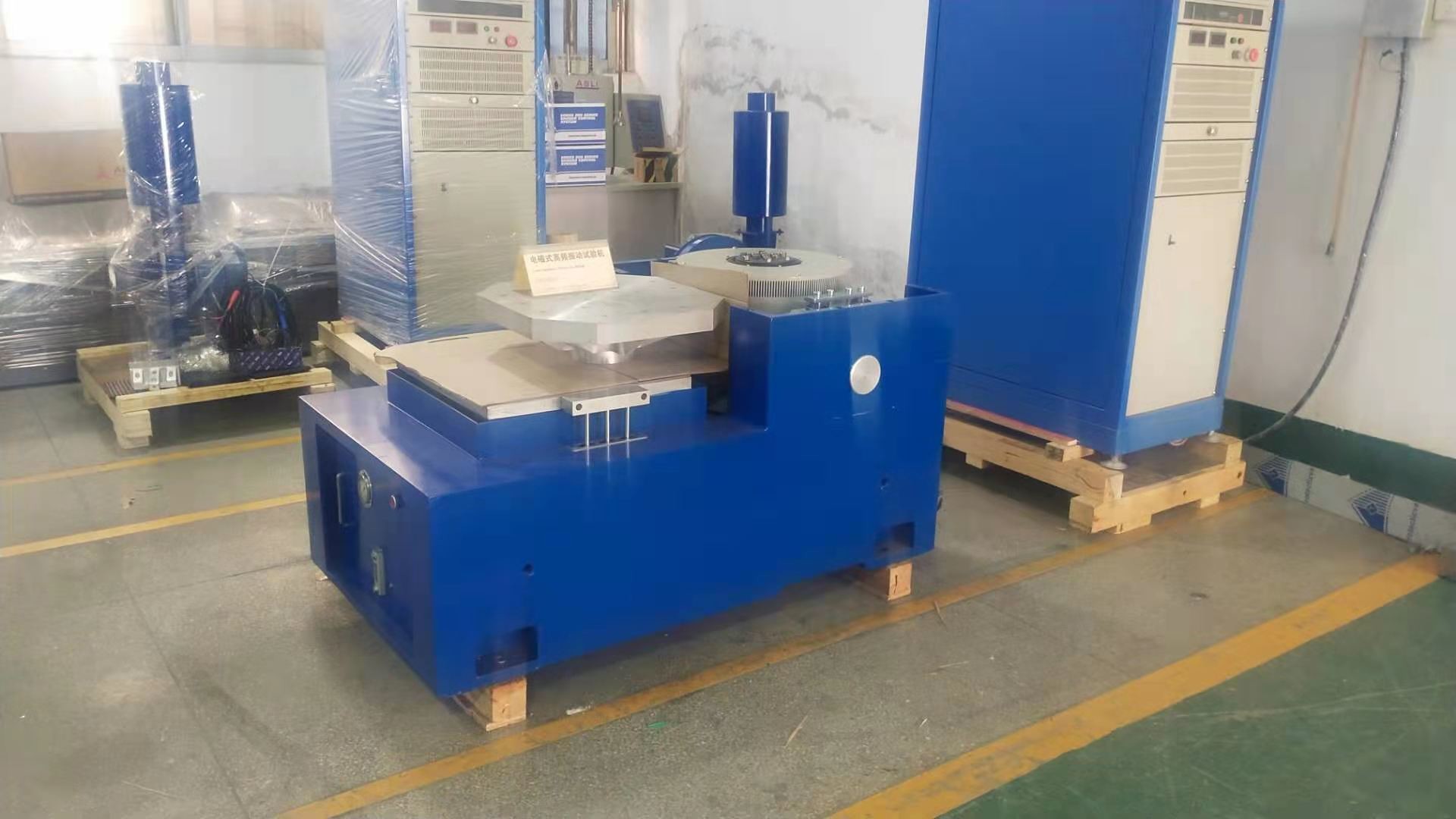

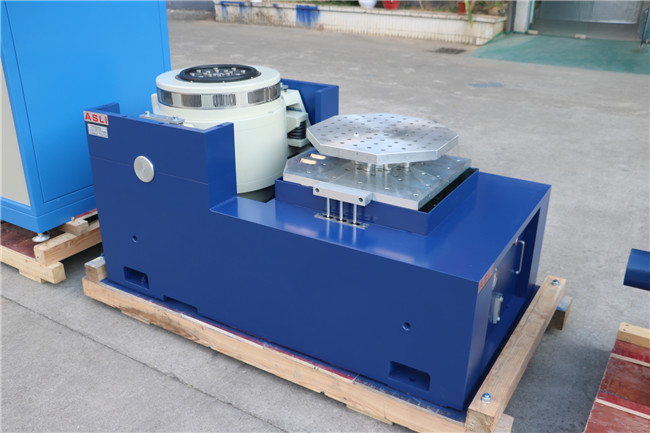

L'espansore orizzontale è dotato di un piccolo banco di carico che realizza un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni complessive del banco macchina.
- Il banco orizzontale e il banco di vibrazione sono di tipo integrale, offrendo una struttura perfetta e una comoda installazione e regolazione.
- Traccia a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
Product Highlights
Il tavolo vibrante elettrodinamico ad alta frequenza da 2000 HZ è conforme a ISTA IEC e offre test verticali/orizzontali, modalità sinusoidale da 5-3000 Hz, casuale e shock. Certificato CE, è dotato di controller Venzo-820, elevata rigidità, basso tasso di guasto ed espansori personalizzati per LED e ricambi auto.
