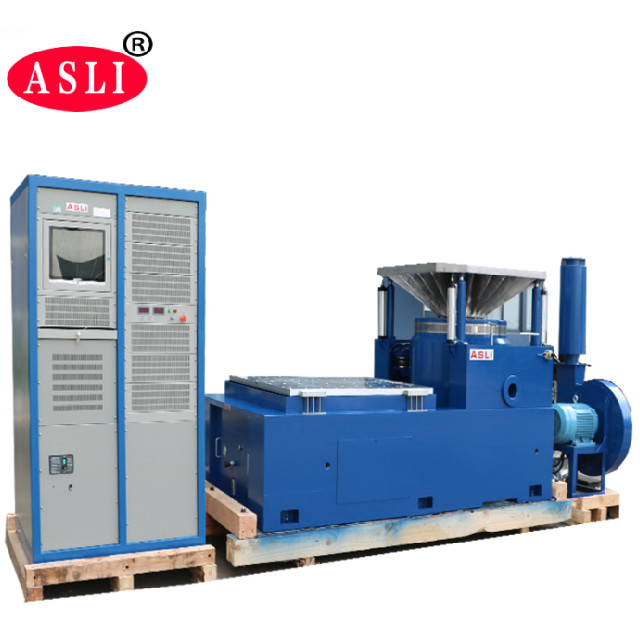

Prova elettrodinamica casuale di Shaker For Battery Pack Reliability di vibrazione di seno

Siamo un produttore di shaker vibranti elettodinamici ad alta frequenza. I nostri sistemi adottano tecnologie moderne avanzate, tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti, supporto aerodinamico, cuscinetti a rulli e guida lineare, e isolamento del perno. Queste tecnologie consentono il completamento di test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (semisinusoidale, trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti.

Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.

1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
2. Doppio circuito magnetico, bassa dispersione di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli dell'asta di bilanciere dritti e corpo rigido orientato verso l'importazione, con capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'uso di ormoni, con comoda installazione mobile.
5. Sistema di movimento con tecnologia avanzata per garantire alta affidabilità del cerchio dinamico.
6. Nuovo design del condotto per migliorare l'effetto di raffreddamento.
7. Rigidità statica e dinamica del piccolo pallone del cuscinetto, aumentando la capacità del tavolo vibrante e migliorando le prestazioni a bassa frequenza.

1. Forza Nominale: forza sinusoidale 3000N; forza casuale 3000N; forza d'urto 6000N.
2. Intervallo di Frequenza: 3Hz a 3500Hz; frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, d'urto.
3. Modalità Sweep-Frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa.
4. Numero di Sweep-Frequenza: da 1 a 32767.
5. Tempo di Sweep-Frequenza: frequenza fissa/singola 1–3600 minuti; le curve di sweep-frequenza possono essere visualizzate.
6. Accelerazione Massima: 1000 m/s² (senza carico).
7. Velocità Massima: 1.6 m/s.
8. Spostamento Massimo: 25 mm p-p (senza carico), doppio picco.
9. Spostamento d'Impatto: 25 mm.
10. Peso Bobina Mobile: 3.5 kg.
11. Direzioni di Vibrazione: verticale.
12. Onda di Vibrazione: sinusoidale, casuale, d'urto.
13. Diametro Bobina Mobile: Φ150 mm.
14. Dimensioni Sistema di Vibrazione: L750 × H599 × P680 mm.
15. Peso Sistema di Vibrazione: 490 kg.

1. La struttura a doppio circuito magnetico garantisce un'elevata intensità del campo magnetico e riduce la dispersione di flusso. Una speciale struttura di smagnetizzazione può ridurre la dispersione di flusso a meno di 1 mT.
2. La molla a U, i rulli e il cuscinetto lineare forniscono una forte resistenza al carico deviante.
3. Le molle ad aria sono utilizzate per l'isolamento dalle vibrazioni; il sistema di vibrazione funziona stabilmente anche con carichi pesanti, senza necessità di una fondazione speciale.
4. Sono forniti dispositivi di protezione per sovratemperatura, sovraccarico, sovracorrente, sovratensione e sovraspostamento dello shaker. I dispositivi di protezione della rete elettrica coprono sovratensione, sottotensione e mancanza di fase. La protezione dell'alimentazione di pilotaggio include limitazione di corrente, soft-start, sovratemperatura, cortocircuito e protezione da guasto del modulo.
5. Può completare test ambientali sinusoidali, casuali e d'impatto.
6. Questo sistema ha requisiti minimi per la fluttuazione della tensione — è accettabile ≤±10%.
7. Questo sistema ha requisiti minimi per la resistenza di terra — è accettabile ≤4Ω.
8. Alta affidabilità, particolarmente adatta per funzionamento prolungato.

1. All'interno di un piccolo banco di carico, realizza un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.

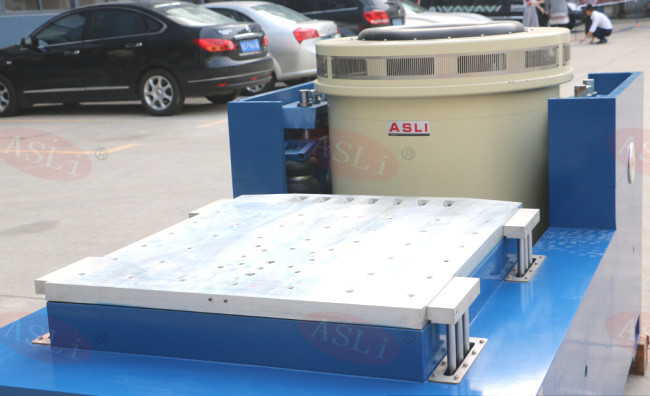

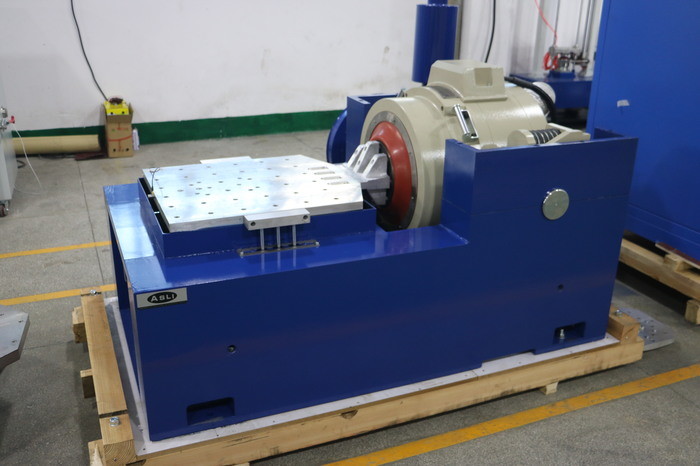

2. Il banco orizzontale e il banco vibrante sono di tipo integrale, con una struttura perfetta e una comoda installazione e regolazione.
3. Traccia a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione. Pompa dell'olio integrata, buona struttura e facile funzionamento.

Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire al cliente le migliori prestazioni secondo una struttura perfetta, materiali di alta qualità e lavorazione.
