Attrezzatura di prova della tavola vibrante del laboratorio 60KN per le parti del veicolo di New Energy
Product Details
| Standard: | MIL, CEI, ASTM | Applicazione: | Parti del veicolo |
|---|---|---|---|
| Utilizzo: | prove di vibrazione | Frequenza: | 2800hz |
| Velocità: | 1,8 m/s | direzione delle vibrazioni: | Vibrazione orizzontale verticale |
| forza di vibrazione: | 60kN | norma di prova: | ISO16750 |
| Evidenziare |
Attrezzatura di prova della tavola vibrante di IEC,Attrezzatura di prova della tavola vibrante 60KN,Apparecchiatura di collaudo della tavola vibrante ISO16750 |
||
Product Description

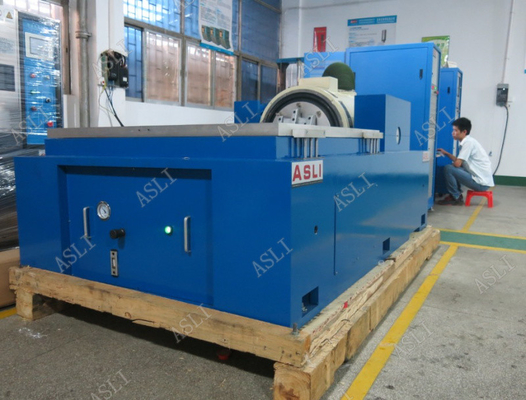

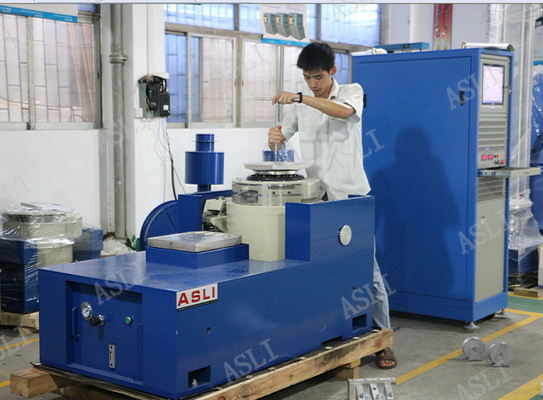

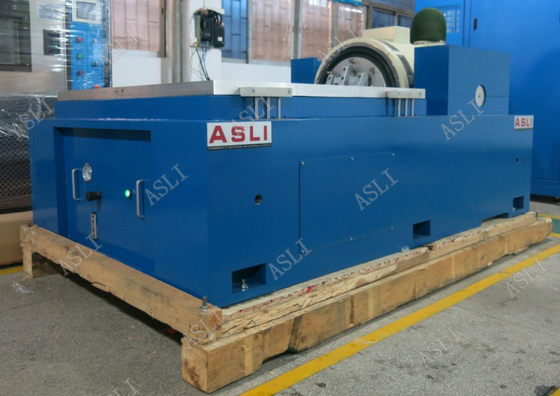

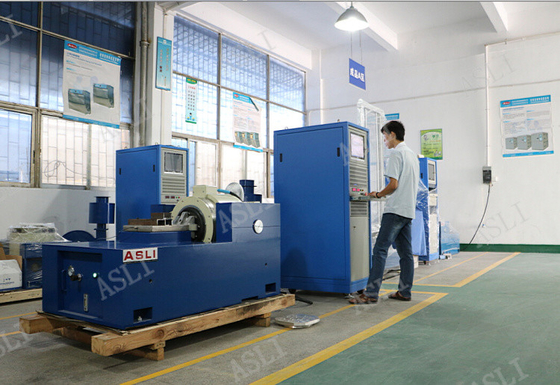

Questa apparecchiatura di prova per tavola vibrante da laboratorio da 60KN è progettata per il test di vibrazione di parti di veicoli a nuova energia, in conformità con ISO 16750 e altri standard internazionali. Fornisce una simulazione di vibrazione affidabile e ad alte prestazioni per una rigorosa validazione della qualità.
Download: Macchina per prove di temperatura e vibrazione THV-Volume (PDF)
Conforme a JIS, UL, DIN, ISO, BS, MIL, IEC, ASTM e altri standard di prova correlati.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | φ500 |
| Modello | Dimensioni banco (mm) | Intervallo di frequenza (Hz) | Peso parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
- All'interno di un piccolo banco di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina.
- Il banco orizzontale e il banco vibrante sono di tipo integrale, con una struttura perfetta e installazione e regolazione convenienti.
- Traccia a pressione statica, a V, con capacità di resistenza alla pendenza e al carico decentrato.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
Contattaci per maggiori informazioni sull'apparecchiatura di prova per tavola vibrante da laboratorio da 60KN per parti di veicoli a nuova energia (ISO 16750).
