Esaminatore di vibrazioni ES-3A.pdf
Descrizione Applicazione
Testatore di vibrazioni di tipo elettrodinamica ad alta frequenza con funzione di spettro di risposta agli urtiL'impiego di questa tecnologia è molto diffuso in Europa.dotato della struttura del doppio circuito magnetico, dei cerchi di azione a scheletro auto-generati, del supporto aereo e dei cuscinetti a rulli e della guida lineare,Isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X,Y,Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shockQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
| Modello:ES-30 | |
|---|---|
| Spinta sinusale | 3000 kgf |
| Spinta casuale | 3000 kgf |
| Spinta di impatto | 6000 kgf |
| Intervallo di frequenza | 3 ~ 2800Hz |
| Continuazione dello spostamento | 51 mm |
| L'impatto dello spostamento | 51 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 981 m/s2 |
| Diametro della bobina mobile | Φ450 mm |
| Permettere il momento eccentrico | > 196N.m. |
| Punto di connessione del carico | 6 pionte |
| Massa equivalente delle parti mobili | 40 kg |
| Dimensioni di vite dei banconi (standard) | M10 |
| direzione di vibrazione | vibrazione verticale +vibrazione orizzontale |
| Frequenza di isolamento assiale | 3 Hz |
| Carico massimo | 500 kg |
| Flusso magnetico di perdita | < 1 mT |
| Dimensioni (senza imballaggio) | 1000 mm × 550 mm × 850 mm |
| Tabella delle vibrazioni Peso | 1300 kg |

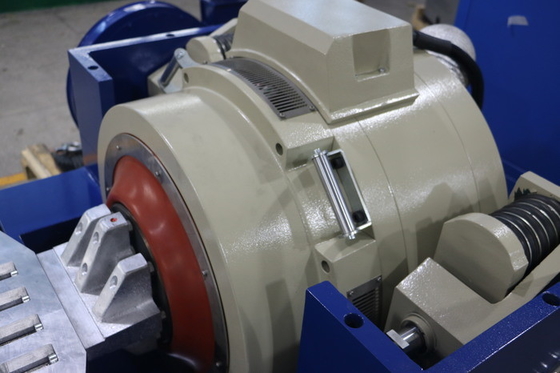

Caratteristiche della macchina di prova delle vibrazioni:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.

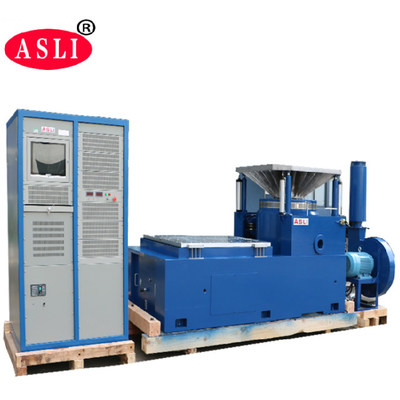

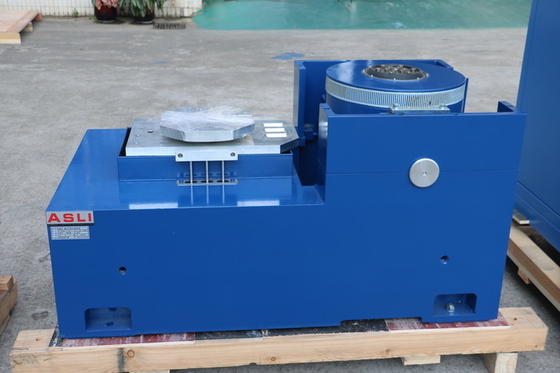

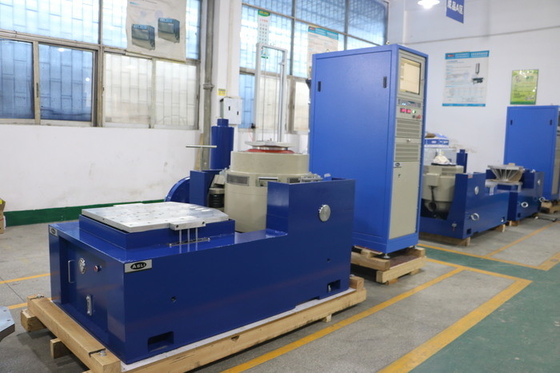

ComposizioneMacchina di prova delle vibrazioni elettromagnetiche ad alta frequenza:
banco di prova per vibrazioni, amplificatore di potenza, ventilatore di raffreddamento, tavolo a scorrere, amplificatore verticale
