1000kg. Verticale di F ed apparecchiatura di collaudo orizzontale della tavola vibrante per le parti dell'automobile
Product Details
| Forza seno: | 6000N | Velocità: | 10,8 m/s |
|---|---|---|---|
| Dislocazione: | 25 mm | Frequenza: | 3~3500 Hz |
| carico: | 180 kg | Accelerazione: | 100 g |
| Armatura: | 450 mm | Dimensioni della tabella: | 500x500 mm |
| Evidenziare |
1000kg. Apparecchiatura di collaudo della tavola vibrante di F,Apparecchiatura di collaudo elettrodinamica della tavola vibrante,apparecchiatura di collaudo di vibrazione 1.8m/s |
||
Product Description

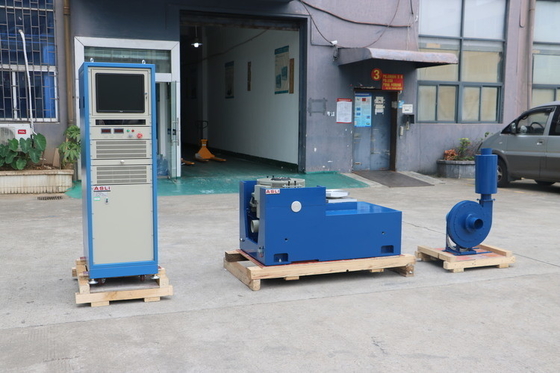

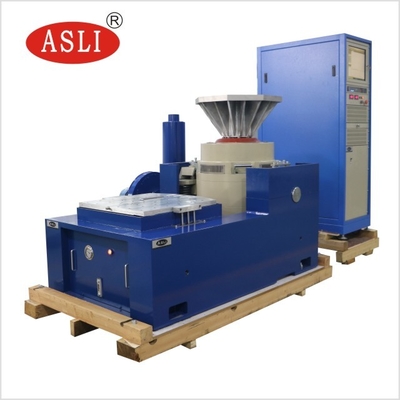

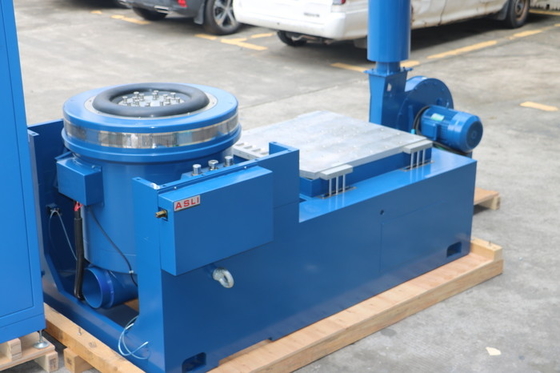

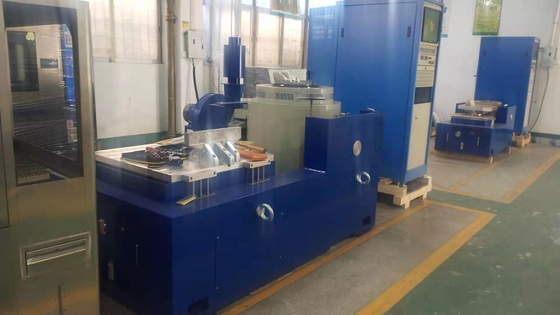

Il Apparecchiatura di prova per tavola vibrante verticale e orizzontale da 1000 kg.f è un sistema di scuotimento vibrante elettromagnetico progettato per test casuali, sinusoidali e di urto. È ampiamente utilizzato nei settori della difesa, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, automobilistico e degli elettrodomestici.
Questa apparecchiatura è progettata per il rilevamento precoce dei guasti, la simulazione delle condizioni di lavoro effettive e il test di resistenza strutturale. La sua ampia gamma di applicazioni e i risultati dei test affidabili la rendono uno strumento essenziale per l'assicurazione della qualità e la validazione del prodotto.
Il sistema supporta funzioni a onda sinusoidale, FM, sweep, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione di ampiezza e controllo del tempo. Offre un controllo completo del computer con modalità semplici di accelerazione fissa e ampiezza fissa. Ogni unità viene sottoposta a un funzionamento continuo senza guasti per 3 mesi, garantendo prestazioni stabili e qualità affidabile.
| Articolo | Descrizione |
|---|---|
| Forza sinusoidale | 10000N |
| Forza d'urto | 20000KN |
| Intervallo di frequenza | 5~3000 Hz |
| Spostamento | 51 mm |
| Velocità massima | 1,8 m/s |
| Accelerazione massima | 981 m/s² (senza carico) |
| Diametro armatura | 200 mm |
| Coppia di carico consentita | >300 N•m |
| Massa effettiva armatura | 6 kg |
| Capacità di carico massima | 100 kg |
| Perdita magnetica | ≤1 mT |
| Frequenza di isolamento vibrazioni assiali | <3 Hz |
| Attacco del carico | 16 inserti M8 in acciaio inossidabile |
| Dimensioni (L×L×A) | 850 × 665 × 760 mm |
| Peso approssimativo | 990 kg |
La seguente tabella delinea i modelli disponibili per il banco di prova per vibrazioni per batterie automobilistiche EN50604 / IEC62133 / UN38.3, adatti per test di laboratorio.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |
- Scheletro dinamico ben progettato con una frequenza di risonanza assiale più elevata.
- Il design a doppio circuito magnetico garantisce una bassa dispersione di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli per asta basculante con rigidità del corpo composito dritta e orientata all'importazione per un'eccellente capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso di ormoni, offrendo una comoda installazione mobile.
- La tecnologia avanzata nel sistema mobile garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità del cuscinetto della tavola vibrante e migliorano le prestazioni a bassa frequenza.
