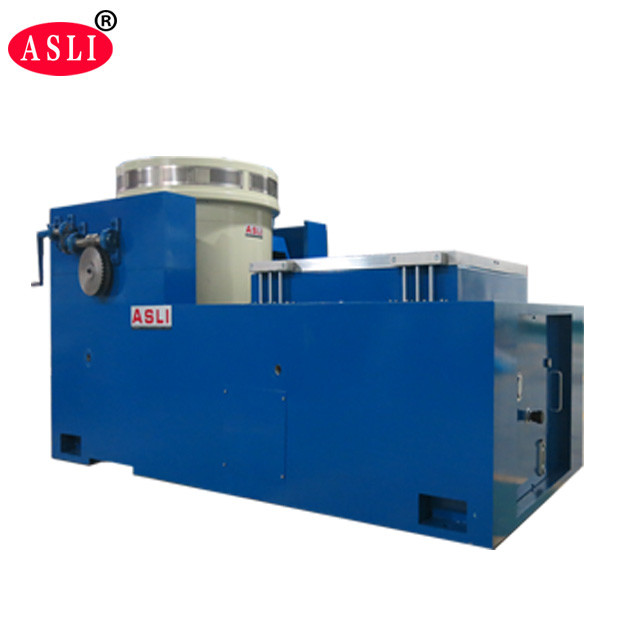

Tester meccanico di Shaker Table Vibration Machine Electrodynamics di 3 assi
Product Details
| Forza sinusale: | 6000N | Velocità: | 10,6 m/s |
|---|---|---|---|
| Dislocazione: | 25 mm | Frequenza: | 3~3500 Hz |
| carico: | 180 kg | Accelerazione: | 100 g |
| Armatura: | 230 mm | ||
| Evidenziare |
6000N Shaker Table meccanico,Shaker Table meccanico elettrodinamico,Agitatore elettrodinamico meccanico di vibrazione |
||
Product Description
L'High Frequency Vibration Shaker adotta tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo,cuscinetti a rulli e guida lineareÈ in grado di eseguire test di vibrazione sinusoidale a tre assi X, Y e Z e test di vibrazione casuale a banda larga,come pure le classiche prove di spettro di impulsi e di risposta allo shock (metà sine)Questa attrezzatura è ampiamente utilizzata nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
- Forza nominale:Forza sinusale 6000N; forza casuale 6000N; forza d'urto 12000N
- Intervallo di frequenza:5Hz a 3500Hz supporta frequenza fissa, spazzola avanti e indietro, sinusoide, casuale e modalità di scossa
- Modalità di frequenza di scansione:Lineare, logaritmica, spazzola avanti e indietro, frequenza fissa
- Frequenza di scansione:da 1 a 32767
- Tempo della frequenza di scansione:Frequenza fissa/singolo 1 ‰ 3600 minuti; possono essere visualizzate curve di frequenza di scansione
- Accelerazione massima:1000 m/s2 (senza carico)
- Max. carico:180 kg
- Dislocazione massima:25 mm p-p (senza carico), doppio picco
- Dislocazione da impatto:25 mm
- Peso della bobina mobile:60,5 kg
- Indicazioni di vibrazione:Verticale
- Ondata di vibrazione:Sine, casuale, shock
- Diametro della bobina mobile:Φ230 mm
- Dimensione del sistema di vibrazione (mm):W850 × H750 × D550 mm
- Peso del sistema di vibrazione:590 kg
- Generatore di vibrazioni 1 set
- Controllatore di vibrazione 1 set
- Camera di connessione per la comunicazione 1 set
- Amplificatore di potenza DA-6 ¢ 1 set
- Potenza di eccitazione 1 pc
- Software del driver 1 set
- Sistema di raffreddamento 1 set
- Calcolatore industriale 1 set
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: il modello ES-6 è evidenziato come configurazione primaria.
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Rocker Rod cuscinetti a rulli con orientamento rigidità corpo composito dritto e orientato all'importazione, fornendo eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
Product Highlights
Tavolo vibrante meccanico a 3 assi con forza sinusoidale di 6000 N, frequenza 3-3500 Hz, carico di 180 kg e accelerazione di 100 g. Presenta un circuito a doppio magnete, sospensioni pneumatiche e isolamento del perno per test X, Y, Z sinusoidali, casuali e d'urto affidabili. Ideale per il settore aerospaziale, della difesa e dell'elettronica. Opzioni personalizzate disponibili.
