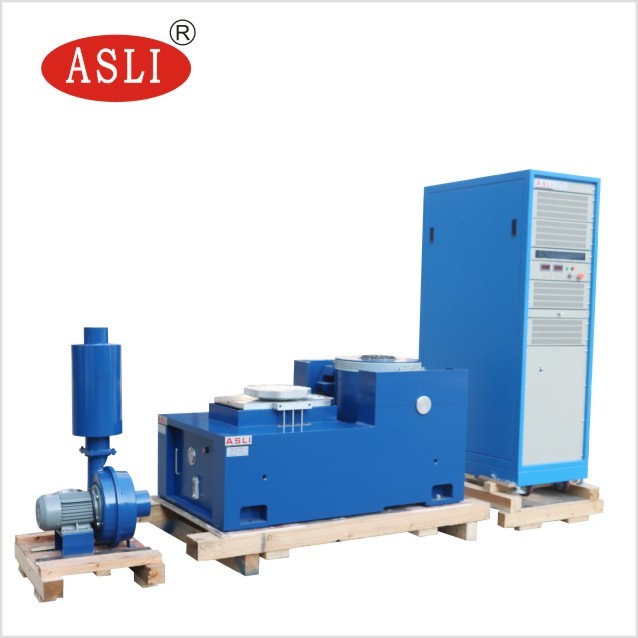

Vibrazione casuale Shaker Tester Customized di integrità di forza del pacchetto ASTM/di ISTA
Product Details
| Applicazione: | materiale, parti di automobili, imballaggi, prodotti per la casa | Voltaggio: | 380 V |
|---|---|---|---|
| Servizio post-vendita fornito: | Supporto tecnico video, supporto online, ingegneri disponibili per la manutenzione dei macchinari al | Industrie applicabili: | industria della difesa, civile, apparecchi elettronici, automobilistica, ricambi, elettronica, aviaz |
| Nome del prodotto: | sistema di prova delle vibrazioni | Forza agitatrice: | 60kN |
| Adatto per: | Elementi della prova 500kgs di carico massimo | Gamma di frequenza: | 3 ~ 2800HZ |
| Evidenziare |
Prova di vibrazione del pacchetto di ASTM,prova di vibrazione del pacchetto 380V,Agitatore ad alta frequenza di vibrazione di ISTA |
||
Product Description
Questo tester di vibrazione casuale personalizzato è progettato per valutare l'integrità della resistenza del pacchetto in conformità con gli standard ISTA e ASTM.Fornisce un mezzo tecnico affidabile per convalidare le prestazioni degli imballaggi durante tutto il ciclo di distribuzione.
Il sistema vi aiuta a raggiungere i seguenti obiettivi nel programma di prova dei pacchetti:
- Autenticare l'idoneità alle applicazioni finali
- Aiuta a risolvere i problemi con i progetti di imballaggio attuali
- Identificare i potenziali risparmi sui materiali e sui processi di imballaggio
- Fornire un mezzo tecnico per confrontare in modo obiettivo le opzioni di pacchetto
- Determinare o verificare che siano soddisfatti i requisiti di una specifica, regolamento o contratto
- Fornire dati standard per la documentazione di garanzia della qualità
- Fornire prove di responsabilità del prodotto, brevetti o richieste di prodotto
- Prevedere le prestazioni di un pacchetto durante la distribuzione e l'uso da parte dei clienti
Per aiutarci a raccomandare il modello più adatto alla vostra domanda, preparate i seguenti dati e inviateli con la vostra richiesta:
- Descrizione dell'esemplare
- Massa di prova del campione
- Dimensioni del campione
- Profil di prova (se disponibile)
- Accelerazione massima della prova
- Direzione di prova: assi X, Y, Z o solo direzione Z
Scaricare: Stand di prova per vibrazioni ad alta frequenza ES-30 (PDF)
| Specifica del sistema | |
|---|---|
| Modello di sistema | ES-60 |
| Intervallo di frequenza (Hz) | 3 ~ 2800 |
| Forza nominale (N) | 60000 |
| Forza nominale Random (N) | 60000 |
| Forza nominale (N) | 120000 |
| Accelerazione massima Sinus (m/s2) | 1000 |
| Accelerazione massima Random (m/s2 rms) | 1000 |
| Accelerazione massima | 2000 |
| Velocità massima (m/s) | 1.8 |
| Velocità massima (m/s) | 1.8 |
| Dislocamento massimo | 51 |
| Massa della bobina mobile | 50 kg |
| Dimensione della bobina mobile | Diametro 450 mm |
| Carico massimo | 750 kg |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di profilo di prova di vibrazione casuale
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.

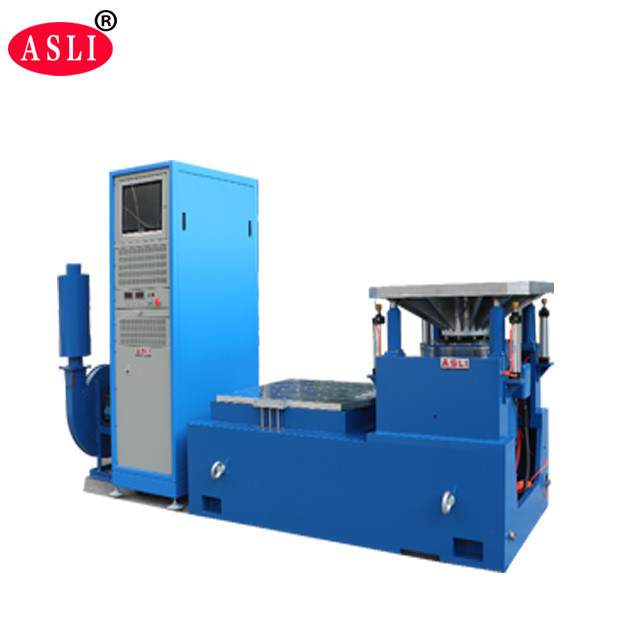

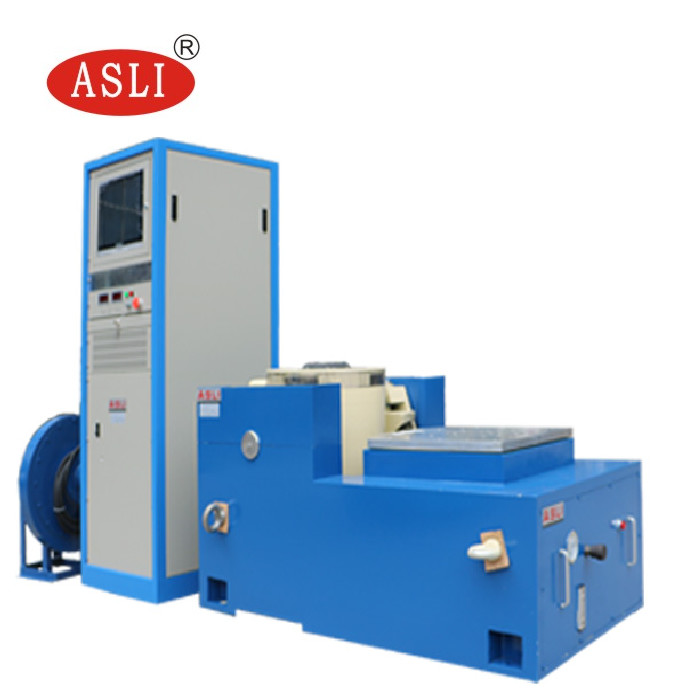

Parametri tecnici della tabella delle vibrazioni orizzontali (prova sugli assi X e Y)

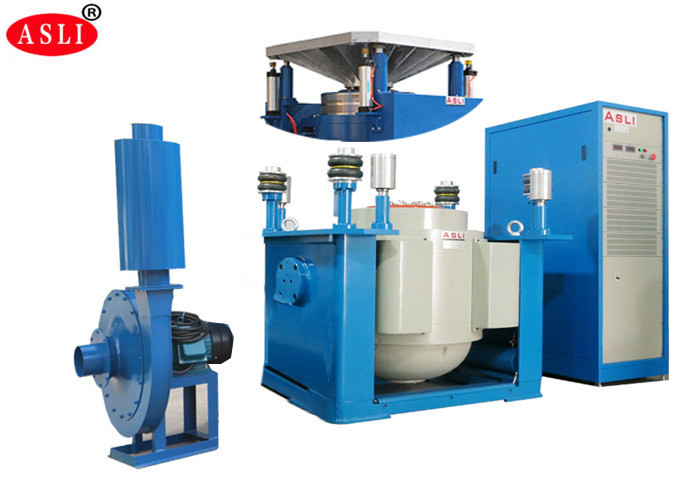

Parametri tecnici della tabella di vibrazioni verticali (prova sull'asse Z)
Visita di un cliente alla società ASLi
Product Highlights
Tester vibrante ISTA/ASTM con forza di 60 KN, intervallo 3-2800 Hz e carico massimo di 500 kg. Presenta un design durevole del circuito a due magneti, alta affidabilità e raffreddamento migliorato. Offre opzioni personalizzate, supporto post-vendita globale e soddisfa gli standard internazionali per i test di integrità dei pacchetti.
