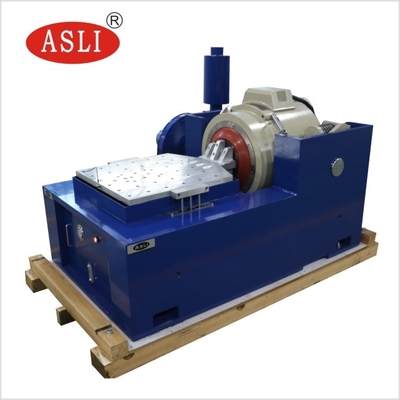

JIS-D1601-1995 norma Shaker System For Automobile Parts elettrodinamico ad alta frequenza
Product Details
| soddisfare lo standard: | JIS-D1601-1995 | Luogo di origine: | Guangdong, Cina |
|---|---|---|---|
| Energia: | Elettronico | Applicazione: | Parti di automobili |
| Vibrazione: | 3 assi | forza di vibrazione: | Personalizzato |
| Dimensioni del tavolo: | Personalizzato | Carico massimo: | 750 |
| Evidenziare |
750kg Max Load Electrodynamic Shaker System,Automobile Shaker System elettrodinamico,Agitatore elettrodinamico di vibrazione JIS-D1601-1995 |
||
Product Description
Scarica il banco di prova per vibrazioni ad alta frequenza ES-30 (PDF)
- Design dello shaker elettromagnetico raffreddato ad aria

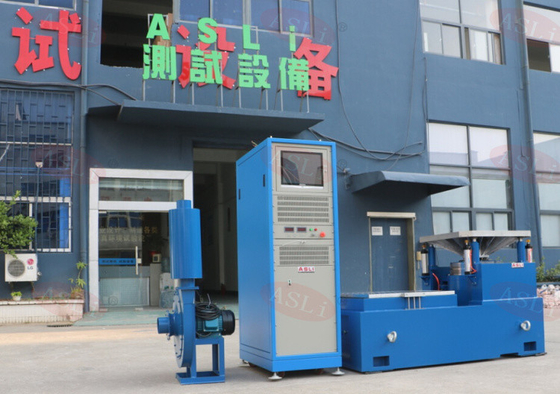

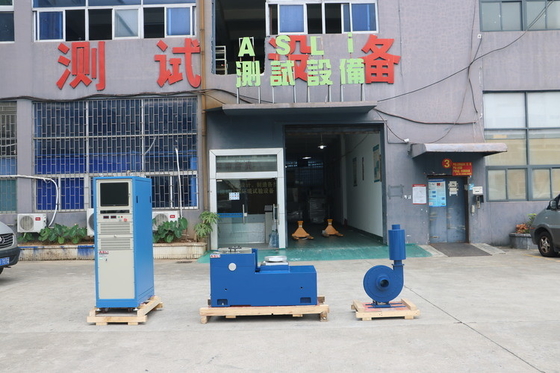

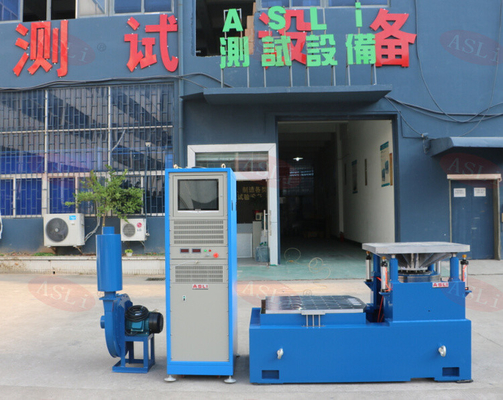

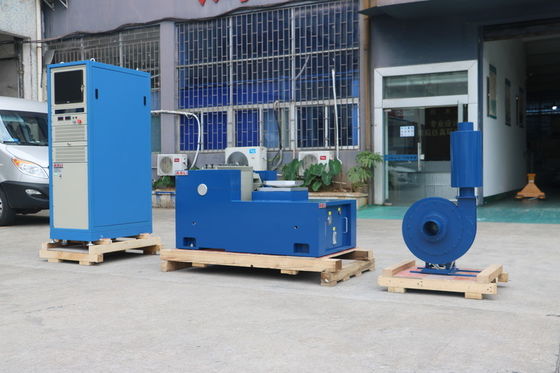

- Controller delle vibrazioni e amplificatore di potenza integrati in un armadio all-in-one
- Raggiunge una spinta sinusoidale di picco di 2400 Newton
- Capacità di test su tre assi X, Y, Z
| Parametro | Valore |
|---|---|
| Forza di eccitazione sinusoidale massima | 5000 Kg.f di picco |
| Forza di vibrazione casuale massima | 5000 Kg.f r.m.s. |
| Forza di vibrazione d'urto massima | 10000 Kg.f di picco |
| Intervallo di frequenza | DC ~ 4000 Hz |
| Spostamento massimo | 75 mm p-p (picco-picco) |
| Velocità massima | 1,8 m/s |
| Accelerazione massima | 100 G (980 m/s²) |
| Frequenza di risonanza primaria | 3500 Hz |
| Carico massimo | 750 kg |
| Diametro bobina mobile (diametro piano di lavoro) | 450 mm |
| Qualità della bobina mobile | 50 kg |
| Vite del piano | 13 × M8 |
| Perdita di flusso magnetico | < 10 gauss |
| Dimensioni | 800 mm × 800 mm × 800 mm (macchina verticale) |
| Peso | Circa 1500 kg |
| Caratteristica | Dettagli |
|---|---|
| Funzione | Protezione da temperatura, pressione atmosferica, spostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, logica e ingresso di mancanza di parità |
| Caratteristica | Dettagli |
|---|---|
| Configurazione hardware | Ingresso a 2 canali, ingresso a 1 canale |
| Computer di controllo | Computer di livello industriale con display LCD (tastiera e mouse ottico inclusi) |
| Software | Interfaccia operativa cinese/inglese; analisi nel dominio del tempo e della frequenza; sorgente del segnale; analisi della frequenza di sweep sinusoidale; generazione automatica di report di test WORD; visualizzazione e archiviazione di segnali e dati; impostazione dei parametri di test e funzioni di analisi |
| Sistema operativo | Windows 2000 / XP |
| Sensore di accelerazione B&W | Dominio della frequenza: 1–2000 Hz; sensibilità: 50 mV/g; intervallo di temperatura: −24 °C a 250 °C |
| Parametro | Valore |
|---|---|
| Sorgente elettrica | 3 fasi, 380 V / 50 Hz |
- Vibrazione sinusoidale a frequenza fissa
- Vibrazione a sweep
- Vibrazione casuale
- Shock classico
- Test ambientali
- Test di screening dello stress
- Test di vibrazione
- Installazione semplice — può essere eseguita dall'utente
- Interfaccia utente: touchscreen LCD per la modalità locale e PC-Windows (tramite Ethernet) per la modalità remota
- Modalità locale: avvio rapido di test predefiniti; decine di specifiche di test possono essere memorizzate
- Modalità remota: funzionamento completo del sistema, inclusa la definizione dei test, la memorizzazione delle specifiche di test, il controllo dei test, la revisione dei dati dei test e la documentazione
Il sistema di shaker elettromagnetico ad alta frequenza è utilizzato principalmente per test ambientali di vibrazione e shock dei prodotti, test di screening dello stress ambientale e test di affidabilità. Il tester di vibrazioni elettromagnetiche è progettato in piena conformità con gli standard di test relativi alle batterie, simulando le condizioni di vibrazione secondo parametri specificati. La batteria o il pacco batteria viene fissato sul tavolo vibrante e sottoposto a vibrazioni lungo tre direzioni reciprocamente perpendicolari a frequenza, accelerazione e modalità di spostamento prescritte. La batteria non deve presentare perdite, perdita di capacità, rottura, incendio o esplosione durante il test.
L'ambito di applicazione dei test di vibrazione è estremamente ampio e copre schede elettroniche, batterie, aeromobili, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Se hai bisogno di maggiori informazioni sul sistema di shaker elettromagnetico ad alta frequenza JIS-D1601-1995 per componenti automobilistici, non esitare a contattarci.
Product Highlights
Agitatore elettrodinamico conforme JIS-D1601-1995 per parti di automobili. Test a 3 assi, carico massimo 750 kg, forza di picco 5000 Kg.f, CC~4000 Hz. Cabinet tutto in uno raffreddato ad aria, tavolo e forza personalizzabili. Ideale per test di vibrazioni, urti e affidabilità.
