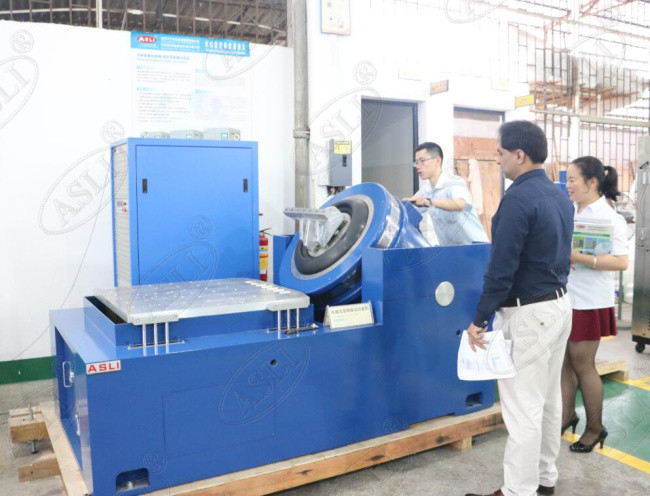

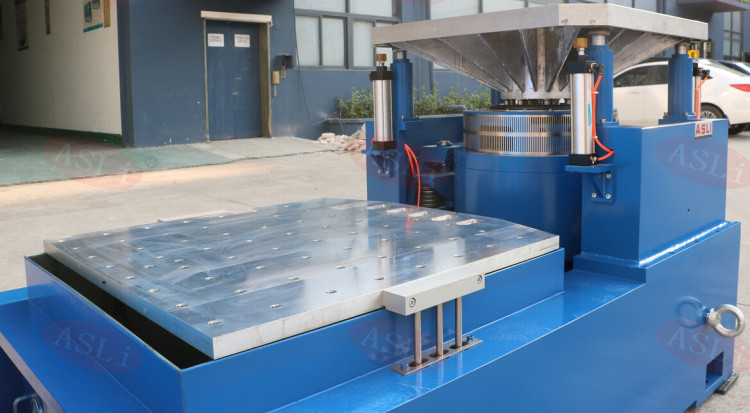

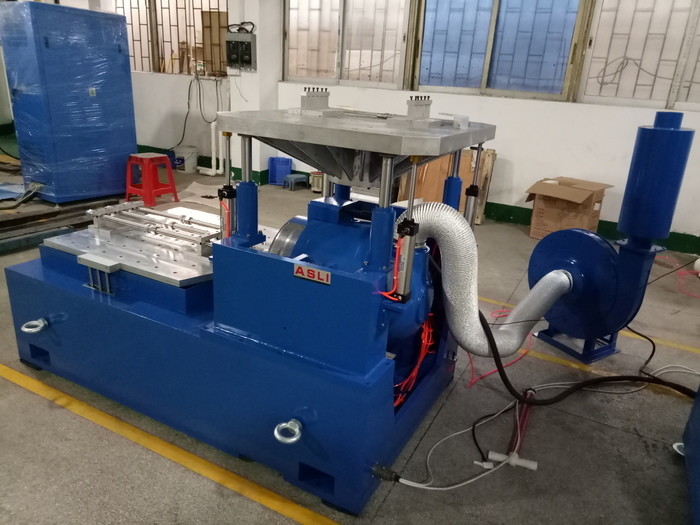

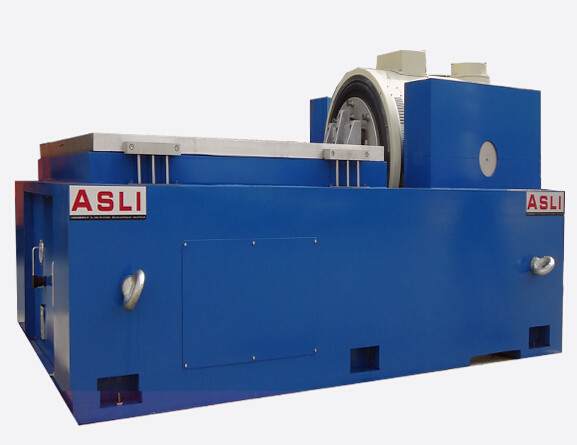

Equipaggiamento di prova per la tavola di vibrazione a tre assi di laboratorio elettromagnetico conforme alla norma ASTM D999-01
Perché scegliere l'ASLI per i test di vibrazione?
ASLI fornisce una speciale macchina di prova personalizzata per soddisfare tutti i tipi di requisiti di prova e condizioni di impianto..A parte i prodotti normali, forniamo servizi OEM.
Caratteristiche:
b. una struttura a doppio magnetismo;
Armature senza telaio;
supporto di carico pneumatico;
Disegno robusto del trunnion con isolamento atmosferico;
sistema di sospensione dell'armatura attiva;
Piccole distorsioni di forma d'onda, elevata capacità di carico, buona qualità di guida;
Funzioni di protezione per il blocco di sicurezza;
Buona compatibilità con l'espansione della testa della tavola di scivolo, la camera di prova climatica, i supporti di isolamento dell'aria, ecc.
Parametri tecnici dell'espansione orizzontale:
parametri tecnici dell'espansione verticale:
| Modello |
Sine nominale Forza(N) |
Classificato come casuale Forza(N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale (m/s) |
Classificatodiscollocamento (p-p) mm |
Mass. carico (kg) | bobina mobile (Kg) |
Dimensione di Capole mobili (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

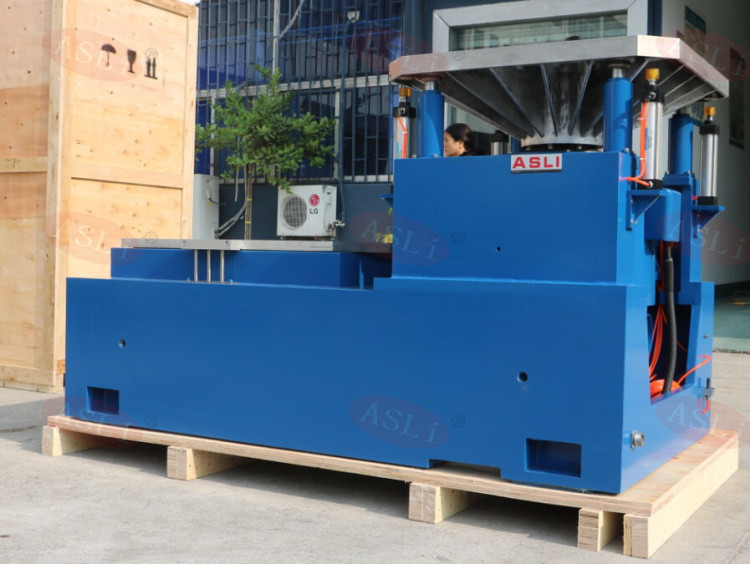

Confezione: Prima la pellicola di PP, poi la schiuma da 10 mm tra la macchina e la custodia, e fuori c'è la custodia di compensato standard per l'esportazione.
Se avete bisogno di ulteriori informazioni sull'attrezzatura per la prova delle vibrazioni del tavolo elettromagnetico del laboratorio 3 assi con lo standard ASTM D999-01, non esitate a contattarmi.
