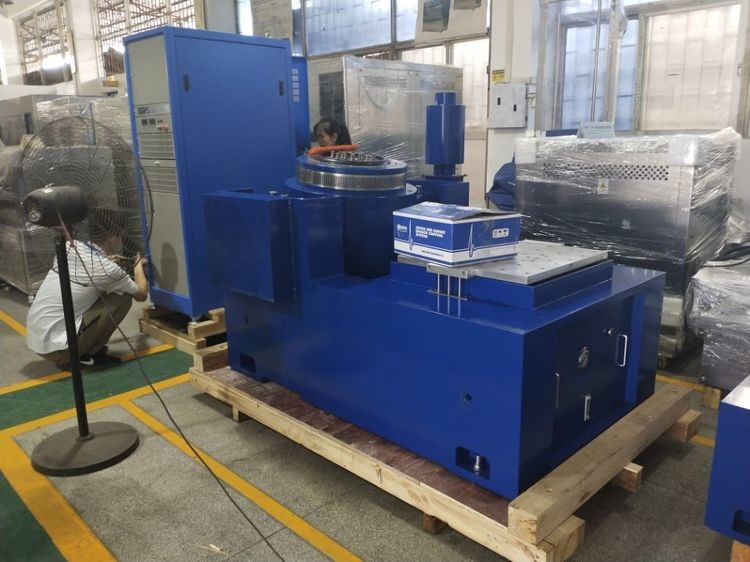

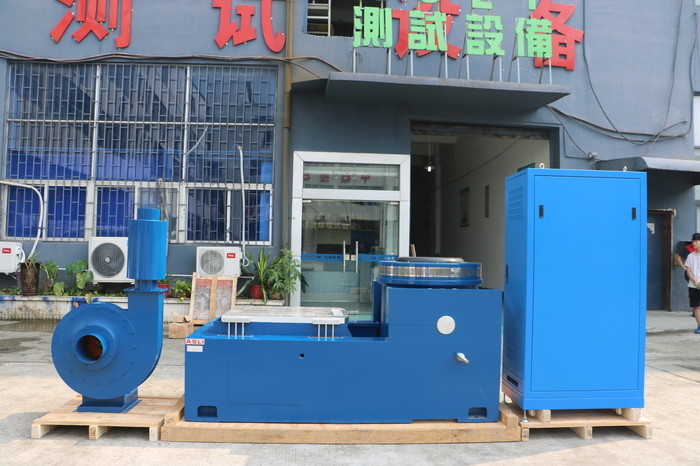

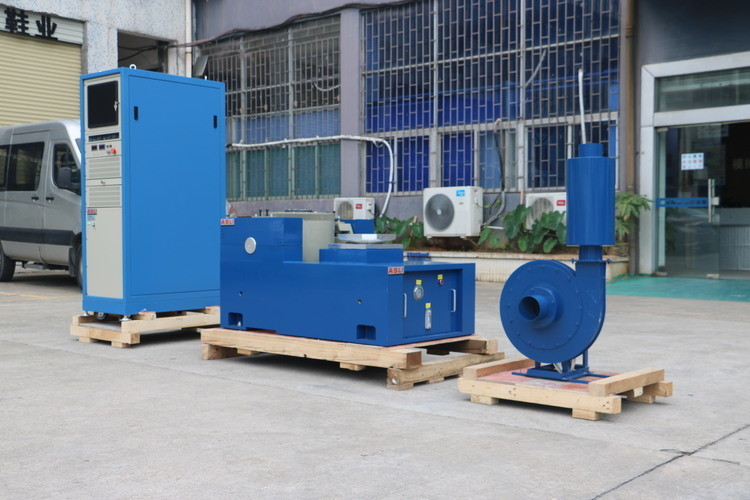

Raduno elettrodinamico mil STD 810G e mil STD 202H della macchina di prova di vibrazione
Product Details
| Forza sinusoidale: | 30000n | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 100 mm | Accelerazione: | 100 g |
| Frequenza: | 3 ~ 3500Hz | Energia: | 380 V 3 fase |
| soddisfare standard: | Mil STD 810G e mil STD 202H | ||
| Evidenziare |
macchina di prova di vibrazione 380v,Macchina di prova elettrodinamica di vibrazione,Apparecchiatura di collaudo di vibrazione di mil STD 810G |
||
Product Description
ASLI è un produttore di macchine di prova elettrodinamiche ad alta frequenza.cerchi di azione dello scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare e isolamento del trunnion.e test di polso classici (half-sinus), trapezoidale, onde a seghetta) nonché test dello spettro di risposta allo shock.
Questi prodotti sono ampiamente utilizzati nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospazio, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
Scarica ES-3A Vibration Tester PDFSia che si stia testando prodotti nudi, singoli pacchetti, carichi di pallet completi o sistemi a scatole molto più grandi, ASLI ha un modello di sistema di vibrazione adatto alle esigenze di test.I sistemi di vibrazione orizzontale ASLI eseguono una vasta gamma di prove di vibrazione orizzontale.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

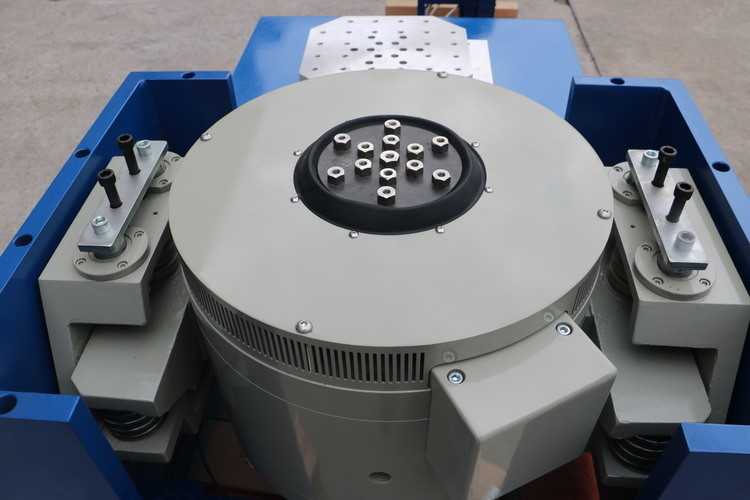

- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, con comodo impianto mobile.
- Tecnologia avanzata integrata in tutto il sistema per garantire un'elevata affidabilità del cerchio dinamico.
- Nuovo progetto di condotto che migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
- All'interno di un piccolo banco di caricamento si ottengono una maggiore accelerazione e una maggiore frequenza di lavoro, migliorando la capacità di carico e le prestazioni dell'intero banco di caricamento.

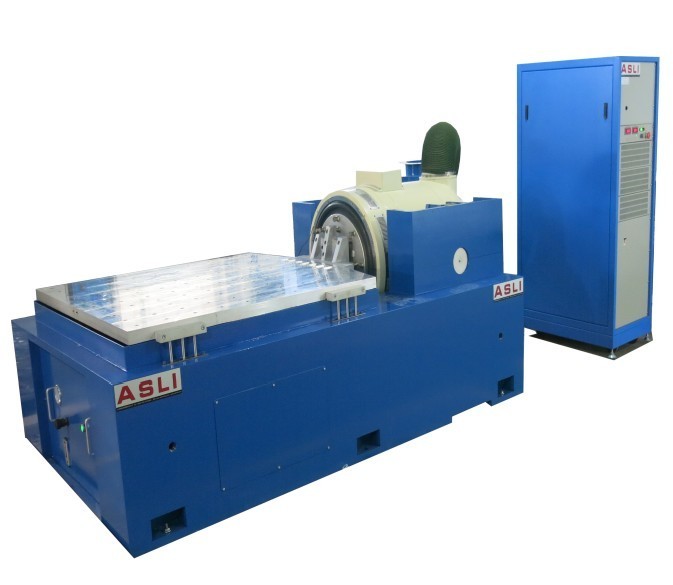

- Il banco orizzontale e il banco a vibrazione sono un tipo integrato con una struttura perfetta, che offre comodità di installazione e regolazione.
- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
- Pompa di olio integrata con buona struttura e facile funzionamento.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5 ¢ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ¢ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢ 800 5 ¢ 1000 5 ¢1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5 ¢ 1000 5 ¢1500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ¢ 1000 5 ¢1300 5 ¢1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5 ¢ 800 5 ¢1100 5 ¢1400 | 126 168 210 |
Le pinze verticali VT per banco esteso e le pinze specificate sono calcolate con precisione e progettate in modo elaborato per garantire al cliente le migliori prestazioni basate su una struttura perfetta,materiale di alta qualità, e lavorazione superiore.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco rotondo) | 220 | 350 | Φ1200 |
Se avete domande sulla macchina di prova delle vibrazioni elettrodinamiche (conforme alle norme MIL-STD-810G e MIL-STD-202H), non esitate a contattarci.
