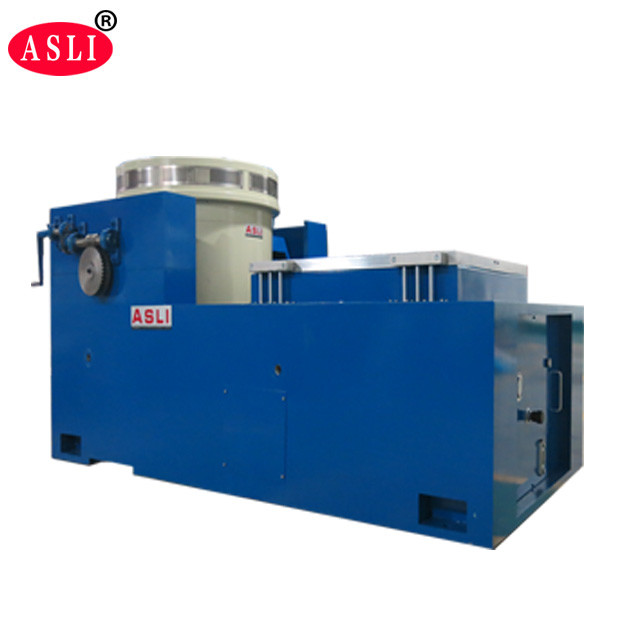

L'aria ha raffreddato 40KN la vibrazione Shaker Test System con la tavola vibrante di 1000mm x di 1000
Product Details
| Forza sinusoidale: | 40kn | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 51 mm | Frequenza: | 3 ~ 2000Hz |
| Caricamento: | 500KG | Accelerazione: | 100 g |
| armatura: | 450 mm | Dimensione del tavolo: | 1000 x 1000mm |
| Evidenziare |
40KN vibrazione Shaker System,Vibrazione raffreddata aria Shaker System,vibrazione Shaker Table di 1000x1000mm |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitationÈ ampiamente utilizzato per valutare le frequenze di risonanza dei prodotti e dei disegni di imballaggi, nonché per simulare le vibrazioni casuali che si verificano durante la distribuzione o gli ambienti in uso.Il sistema è semplice da usare e può eseguire una vasta gamma di prove di vibrazione in conformità con il governo, industria e specifiche aziendali.
Scaricare la macchina di prova della temperatura di vibrazione THV-Volume PDF
Un agitatore è un dispositivo elettromagnetico utilizzato per i test di vibrazione per eccitare la struttura sottoposta a prova.Le scosse a vibrazione sono disponibili in diversi modelli per soddisfare i vari requisiti di prova.
- Una struttura combinata di camera di prova e sistema di refrigerazione dotata di un design compatto ed elegante, con una console indipendente per un comodo funzionamento.
- L'unità di compressione frigorifera originale e i suoi principali accessori importati dall'estero.
- Controller touch screen LCD a colori importato in grado di controllare automaticamente i programmi di temperatura e umidità.
- Equipaggiato con un'interfaccia di telecomunicazione RS-232, per soddisfare le esigenze uniche del cliente, gli utenti possono scegliere tra diversi modelli di banco di prova a vibrazione per garantire buone prestazioni di raffreddamento.
- Sistema di tenuta termico-aria questo banco di vibrazione vanta anche un notevole effetto di vibrazione meccanica, attrezzature di prova di affidabilità e vibrazione da urto.
Tavola di imballaggio per le vibrazioni / Tester per le vibrazioni per i pezzi di ricambio auto
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
La scossa può anche essere combinata con una camera di prova di temperatura e umidità per una completa prova ambientale e di vibrazione.
| Modello | THV-408 ((A~F) |
|---|---|
| Dimensione interna | W600 × H850 × D800 (mm) |
| Dimensione esterna | W850 × H1950 × D2100 (mm) |
| Intervallo di temperatura | Temperatura bassa: (A: 25oC; B: 0oC; C: -20oC; D: -40oC; E: -60oC; F: -70oC) Temperatura alta: 100oC (150oC) |
| Intervallo di umidità | R.H. del 20%-98% (10%-98% R.H. / 5%-98% R.H. è una condizione speciale facoltativa, richiede un deumidificatore) |
| Precisione analitica / Uniformità di distribuzione di temperatura e umidità | 0.1oC; 0,1% RH / ± 2,0oC; ± 3,0% RH |
| Controllo della precisione della temperatura e dell'umidità | ±0,5oC; ±2,5% R.H. |
| Velocità di aumento / diminuzione della temperatura | Temperatura in aumento circa 0,1°C/min e temperatura in calo circa 0,1°C/min (La velocità di caduta min. 1,5oC/min è una condizione speciale facoltativa) |
| Materiale interno ed esterno | Il materiale della scatola interna è in acciaio inossidabile SUS 304#; la scatola esterna è in acciaio inossidabile o in acciaio laminato a freddo SEE con rivestimento verniciato. |
| Materiale isolante | Materiali isolanti resistenti alle alte temperature, ad alta densità, al cloro formato, alla schiuma di aceto etilico |
| Sistema di raffreddamento | raffreddamento a vento o ad acqua / compressore a singolo segmento (-40oC), compressore a doppio segmento (-70oC) |
| Dispositivi di protezione | interruttore senza fusibile, interruttore di protezione contro il sovraccarico per compressore, interruttore di protezione del liquido di raffreddamento ad alta e bassa tensione, interruttore di protezione contro l'eccessiva umidità e la temperatura, fusibili, sistema di avviso di guasto,Protezione antincendio |
| Accessori opzionali | Porta interna con foro di funzionamento (facoltativo), registratore (facoltativo), depuratore d'acqua, deumidificatore |
| Apparecchiature per la prova delle vibrazioni | Per i parametri tecnici, si rimanda ai parametri del tester di vibrazione elettrodinamica di questo catalogo. |
| Potenza | AC380V 3 linee 5 fasi, 50/60Hz |
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Due circuiti magnetici, bassa perdita di flusso magnetico, struttura compatta e razionale.
- cuscinetti a rulli a barre a rotazione, orientati verso la rigidità dei corpi compositi diretti e orientati all'importazione, con capacità di carico eccentrica.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- Sistema di movimento avanzato per garantire un'elevata affidabilità del cerchio dinamico.
- Nuovo design dei condotti per migliorare l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del piccolo pallone portante, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
Agitatore vibrante da 40 KN raffreddato ad aria con tavola 1000x1000 mm, 3-2000 Hz, carico 500 kg, accelerazione 100 g. Ideale per test modali e di resistenza. Presenta un controller touch screen importato, un'interfaccia R232 e si combina con camere termoigrometriche per test di affidabilità completi.
