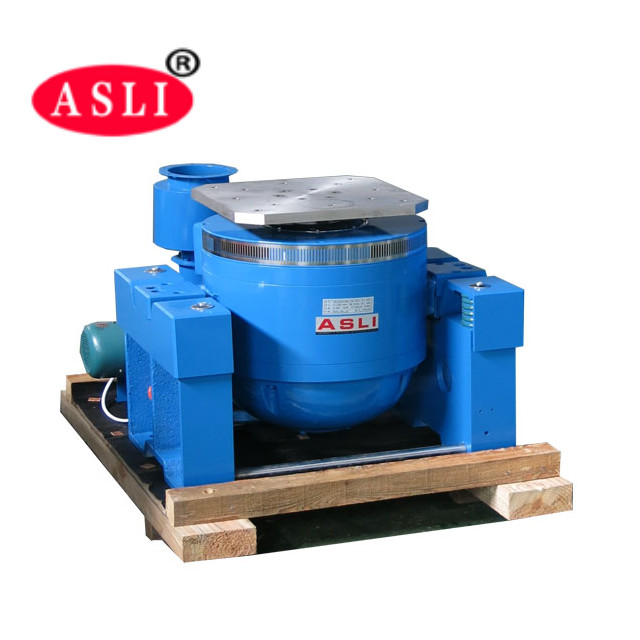

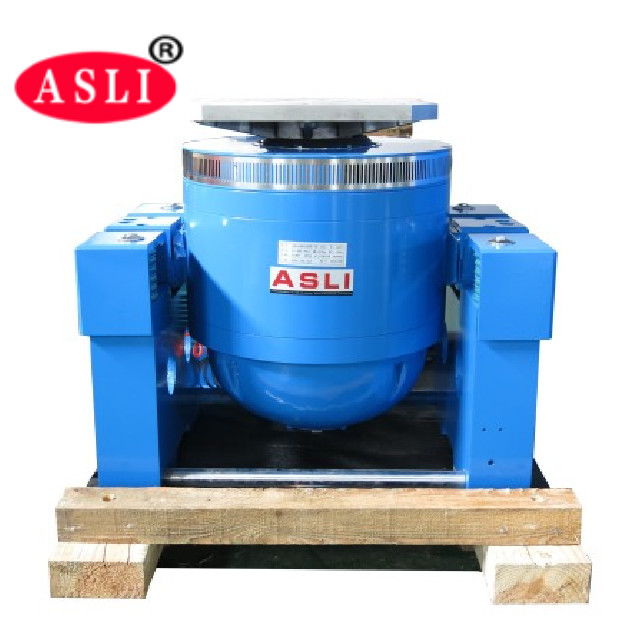

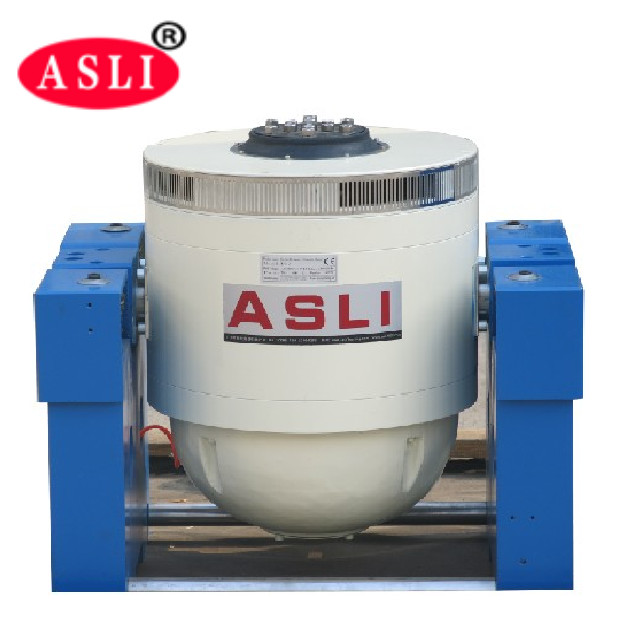

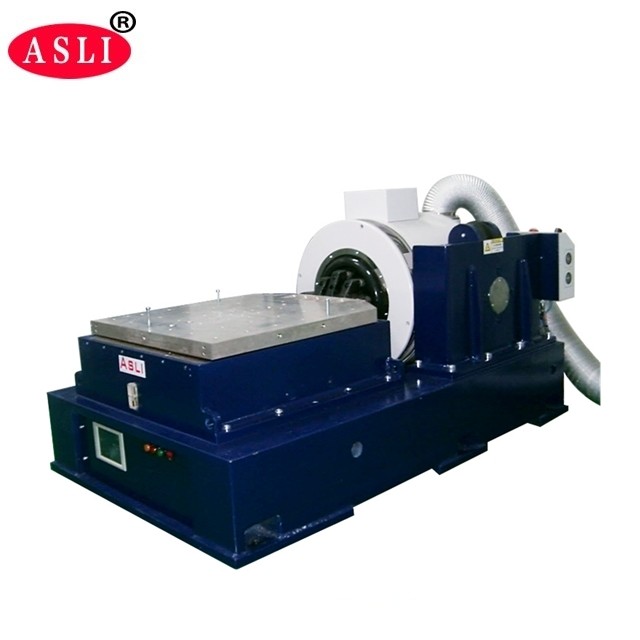

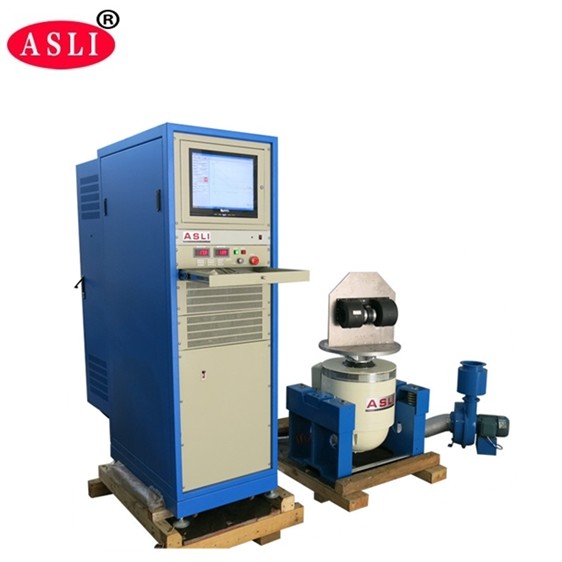

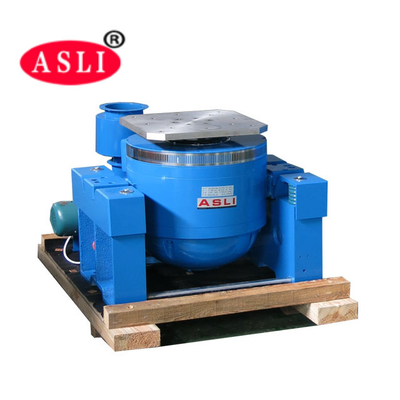

Sistema di prova delle vibrazioni standard DIN EN 61373 ad alta frequenza 1-3000Hz
Descrizione:
L'apparecchiatura da tavolo a vibrazione ad alta frequenza è utilizzata in ambienti didattici, di ricerca e di laboratorio.Supporto aereo e cuscinetti a rulli e guida lineare, isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in X, Y, Z test di vibrazione sinusoidale a tre assi e test di vibrazione casuale a banda larga,da completare con il classico (metà - seno), trapezoidale, onda dei denti segati) prova dello spettro di risposta al pulso e allo shock
Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2Circuito a due magnete, bassa perdita di flusso magnetico, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
Parametri tecnici:
| Modello | ES-3 |
| Forza di eccitazione sinusale nominale | 3000N |
| Forza di eccitazione casuale nominale | 3000N |
| Forza di eccitazione da urto | 6000N |
| Intervallo di frequenza | Da 5 a 4.000 Hz |
| Max. spostamento | 25 mm |
| Velocità nominale | 2 m/s |
| Accelerazione nominale | 500 m/s2 |
| Frequenza di risonanza di primo ordine | 2,900 Hz±5% |
| Max. carico | 100 kg |
| Frequenza di vibrazione | 3 Hz |
| Diametro della tavola di lavoro | Φ150 mm |
| Peso equivalente delle parti mobili | 2 kg |
| Dimensione | 764 × 530 × 660 mm |
| Peso | Circa 480 kg. |
| Metodo di raffreddamento | raffreddamento forzato ad aria |
