Norma orizzontale casuale di prova di vibrazione della Tabella di slittamento 6KN ISTA 6
Product Details
| forza sinusoidale: | 6000 N | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 25 mm | Frequenza: | 3~3500HZ |
| caricamento: | 180 kg | accelerazione: | 100G |
| armatura: | 450 mm | Marca: | ASLI |
| Dimensioni del tavolo: | 500x500mm | ||
| Evidenziare |
Prova di vibrazione della tavola di slittamento di ISTA 6,Prova di vibrazione orizzontale della tavola di slittamento 6KN,Tavola vibrante casuale di ISTA 6 |
||
Product Description

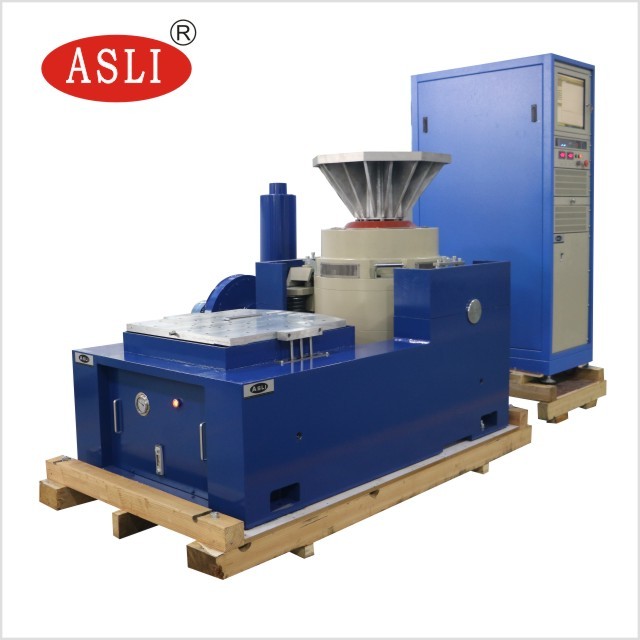

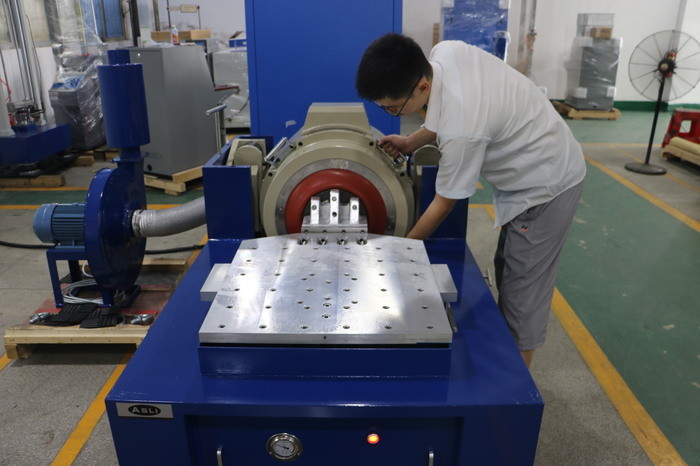

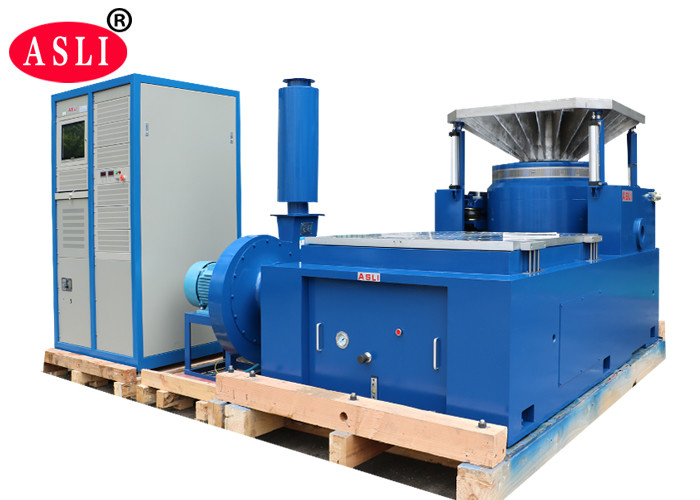

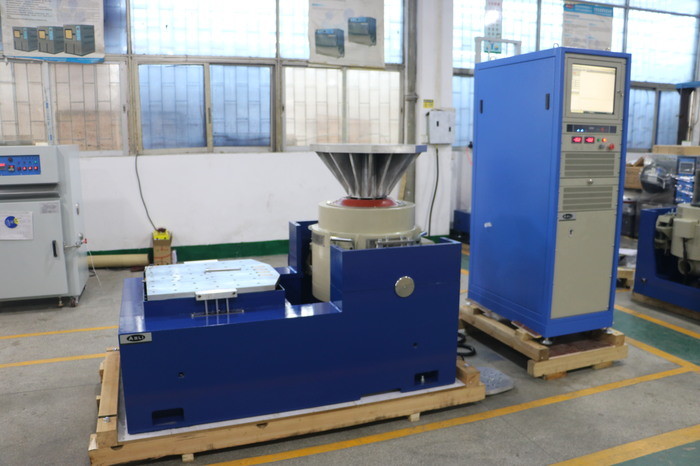

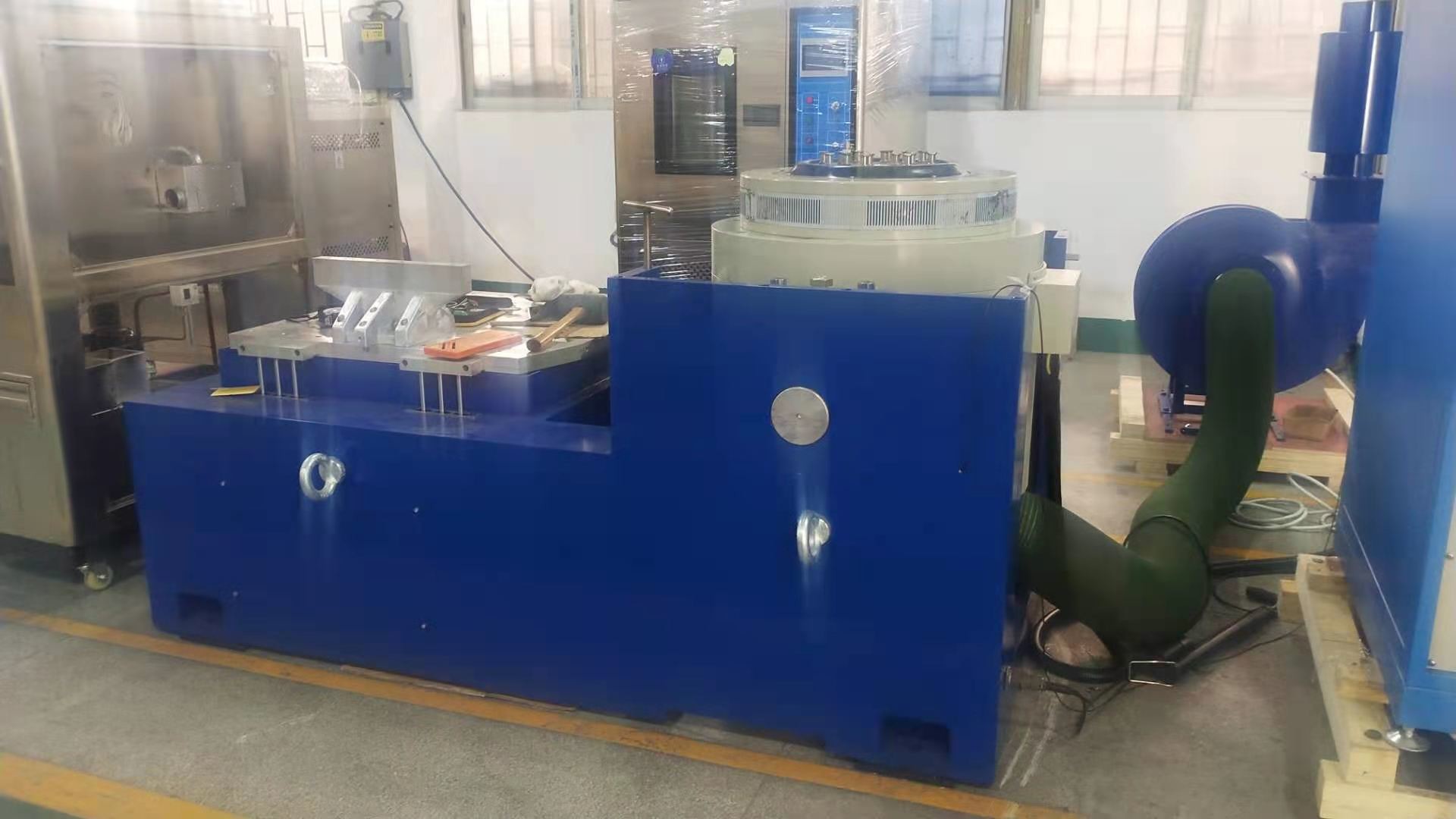

Il sistema di prova delle vibrazioni della tavola a scivolo orizzontale Random 6KN è progettato per soddisfare lo standard ISTA 6-Amazon per le prove di vibrazione casuale.Questa macchina a due assi (verticale e orizzontale) fornisce, risultati ripetibili per un'ampia gamma di applicazioni di test industriali e di laboratorio.
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS e altri standard internazionali di prova.
- Parti e sistemi per autoveicoli
- Esame dell'assemblaggio elettronico e dell'attrezzatura informatica
- Avionica e sperimentazione hardware
- Prova di componenti satellitari
- Prova del prodotto e del pacchetto
- Screening generale per lo stress
- Sistema di sospensione robusto e guida del movimento lineare ̇ grande capacità di carico, eccellenti funzioni di guida e elevata stabilità.
- Airbag a centro carico con elevata rigidità statica e bassa rigidità dinamica
- Commutazione di potenza di classe D ad alta efficienza con corrente di picco a 3 sigma con il miglior consumo di potenza e minimizzazione della distorsione armonica.
- Autodiagnostica rapida con blocco di sicurezza ¢ elevata sicurezza e affidabilità.
- Dispositivo di isolamento da urti per l'airbag per la piattaforma di vibrazione, senza necessità di una fondazione aggiuntiva, riproduzione perfetta delle onde vibrazionali e ridotta trasmissibilità delle vibrazioni.
- Fornisce piattaforme di espansione orizzontali e verticali per diverse applicazioni.
- Semplice funzionamento del controller.
Sacchetti a bolla + imballaggio a vuoto + custodie in legno piatto
| Articolo | Descrizione |
|---|---|
| Forza sinusale | 5.88 KN |
| Forza d'urto | 11.76 KN |
| Intervallo di frequenza | 5 ‰ 3000 Hz |
| Dislocazione | 51 mm |
| Velocità massima | 2 m/s |
| Max. Accelerazione | 981 m/s2 (senza carico) |
| Diametro dell'armatura | 200 mm |
| Torsione di carico consentita | > 300 N·m |
| Massa effettiva dell'armatura | 6 kg |
| Capacità di carico massima | 100 kg |
| Fuga magnetica | ≤ 1 mT |
| Frequenza di isolamento dalle vibrazioni assiali | 3 Hz |
| Attrezzatura di carico | 16 inserti in acciaio inossidabile M8 |
| Dimensione (L×W×H) | 850 × 665 × 760 mm |
| Peso approssimativo | 990 kg |
Batteria per autoveicoli EN50604 IEC62133 UN38.3 Banchina di prova delle vibrazioni per i test di laboratorio
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- Progettazione di due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento della rigidità del corpo composito rettilineo e orientato all'importazione
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni confortevole installazione mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del palloncino portante sono ottimizzate, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
Il tester per vibrazioni a tavola scorrevole orizzontale ASLI 6KN soddisfa gli standard ISTA 6, MIL-STD, ISO, ASTM. Presenta una forza sinusoidale di 6000 N, 3-3500 Hz, carico di 180 kg, accelerazione di 100 g, isolamento dell'airbag ed efficienza energetica di classe D. Ideale per test automobilistici, elettronici e sugli imballaggi. Opzioni personalizzate disponibili.
Usi il CE dinamico ad alta frequenza amichevole di Shaker System di vibrazione diplomato
Agitatore vibrante ad alta frequenza certificato CE con forza sinusoidale di 3000 N, 3-3500 Hz, accelerazione di 100 g, test verticale+orizzontale. Dispone di circuito a doppio magnete, raffreddamento avanzato e isolamento del perno. Ideale per test di batterie e LED con opzioni personalizzate disponibili.
Camera difficile di umidità ambientale di temperatura di controllo programmabile di -70~200C
Camera di umidità a temperatura programmabile 408L, -70~200°C, 20~98%RH. Acciaio inossidabile SUS#304, marchio CE, testato SGS. Compressore Tecumseh francese, interfaccia USB, OEM disponibile. Ideale per test su LED, batterie ed elettronica.
L'OEM/ODM ha accettato l'apparecchiatura di collaudo della tavola vibrante per gli strumenti ottici
Tavola vibrante OEM/ODM per strumenti ottici: forza sinusoidale 3000N, 3-3500 Hz, 1,6 m/s, verticale/orizzontale. Doppio circuito magnetico, isolamento con molla pneumatica, conforme MIL-STD-810F/G. Ideale per test di durabilità in laboratorio.
Macchina casuale della prova di vibrazione per i condensatori e l'applicazione automobilistica
La macchina per test di vibrazione casuale ES-20 fornisce una forza sinusoidale di 20.000 N, intervallo 3-2.500 Hz, carico di 300 kg, test sugli assi X/Y/Z per condensatori e uso automobilistico. Certificato CE, produttore da 28 anni, imballaggi in compensato per esportazione.
