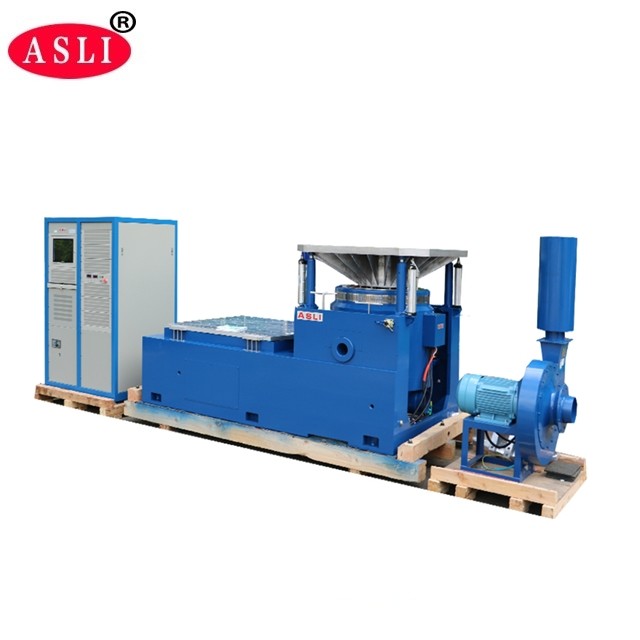

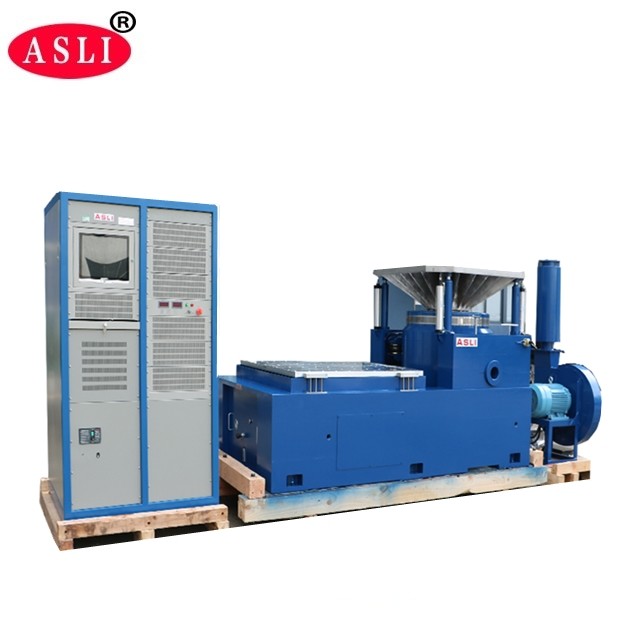

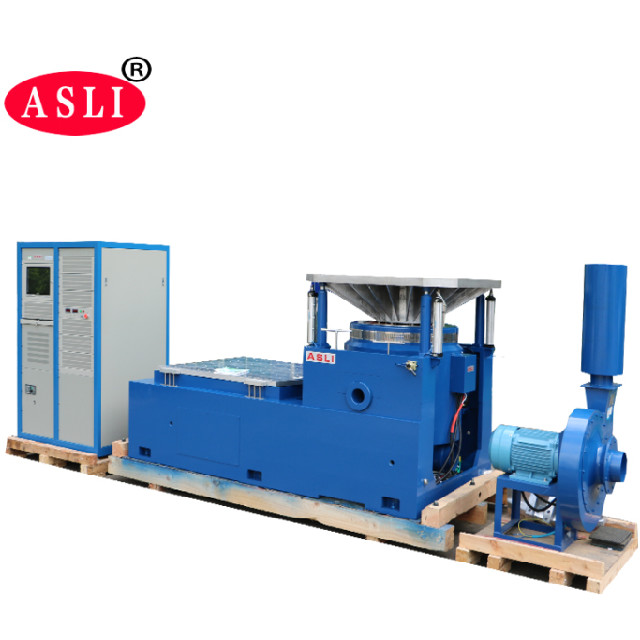

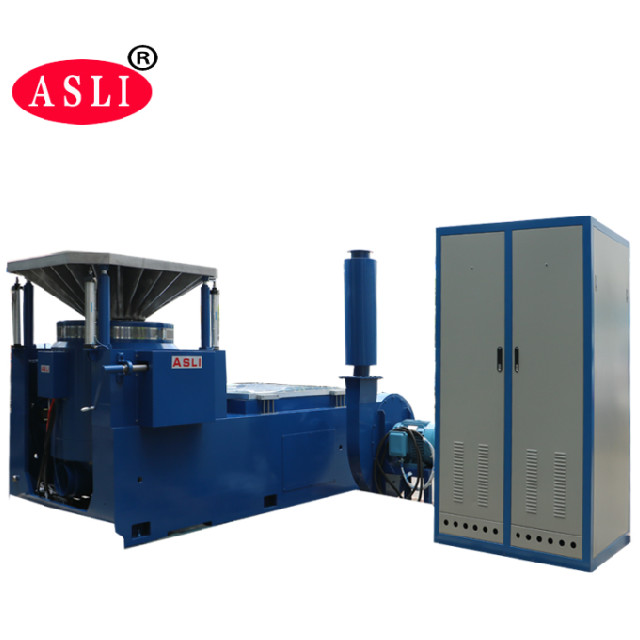

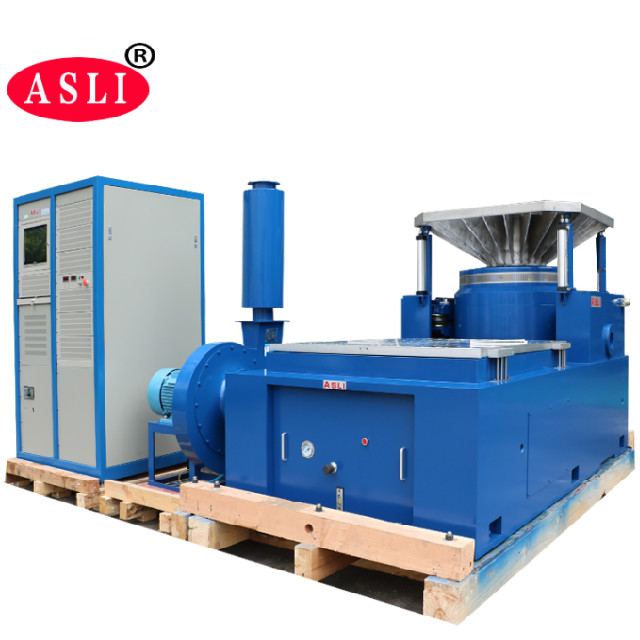

Agitatore elettrodinamico ad alta frequenza di MIL-STD 202
Product Details
| Forza sinusale: | 3000N | Velocità: | 10,6 m/s |
|---|---|---|---|
| Direzione delle vibrazioni: | Verticale | Accelerazione: | 100 g |
| Frequenza: | 3~3500 Hz | Potenza: | 380v 3 fasi |
| Dislocazione: | 25 mm | ||
| Evidenziare |
Agitatore elettrodinamico ad alta frequenza,Agitatore elettrodinamico di MIL-STD 202,Apparecchiatura di collaudo elettrodinamica di vibrazione |
||
Product Description
Siamo un produttore di elettrodinamica alta frequenza Vibration Tester / alta frequenza Vibration Fatigue Tester serie di prodotti.La nostra attrezzatura adotta tecnologie moderne avanzate, inclusa una struttura a doppio circuito magnetico., cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare e isolamento del trunnion.
Questi sistemi possono eseguire prove di vibrazione sinusoidale a tre assi X, Y, Z e prove di vibrazione casuale a banda larga, nonché test di impulso classici (metà seno, trapezoidale,Test di spettro di reazione allo shockI prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone portante aumentano la capacità della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- All'interno di un piccolo banco di caricamento si ottengono una maggiore accelerazione e una maggiore frequenza di lavoro, migliorando la capacità di carico e le prestazioni dell'intero banco di caricamento.
- Il banco orizzontale e il banco a vibrazione sono un tipo integrale con una struttura perfetta, che offre comodità di installazione e regolazione.
- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
- Pompa di olio integrata con buona struttura e facile funzionamento.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
Le pinze verticali VT per banco esteso e le pinze specificate sono calcolate con precisione e progettate in modo elaborato per garantire al cliente le migliori prestazioni in base alla struttura perfetta,materiale di alta qualità, e la lavorazione.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensione della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600 × 600 |
| VT0808 | 140 | 350 | 800 × 800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Banco rotondo) | 220 | 350 | Φ1200 |
Product Highlights
L'agitatore elettrodinamico MIL-STD 202 offre una forza sinusoidale di 3000 N, un'accelerazione di 100 g, una frequenza di 3-3500 Hz e uno spostamento di 25 mm. Presenta un circuito a doppio magnete, isolamento del perno e raffreddamento avanzato per test affidabili sulle vibrazioni degli assi X/Y/Z. Ideale per applicazioni nel settore della difesa, aerospaziale ed elettronica.
