Sistema di prova elettrodinamico di vibrazione del laboratorio 10000N con il carico 270kg

Il sistema di prova di vibrazione elettrodinamica da laboratorio 10000N è una soluzione di prova di vibrazione a tre assi ad alte prestazioni progettata per rigorose applicazioni di laboratorio e industriali. Con una capacità di carico massima di 270 kg, questo sistema offre test precisi e affidabili nelle modalità di vibrazione sinusoidale, casuale e d'urto.

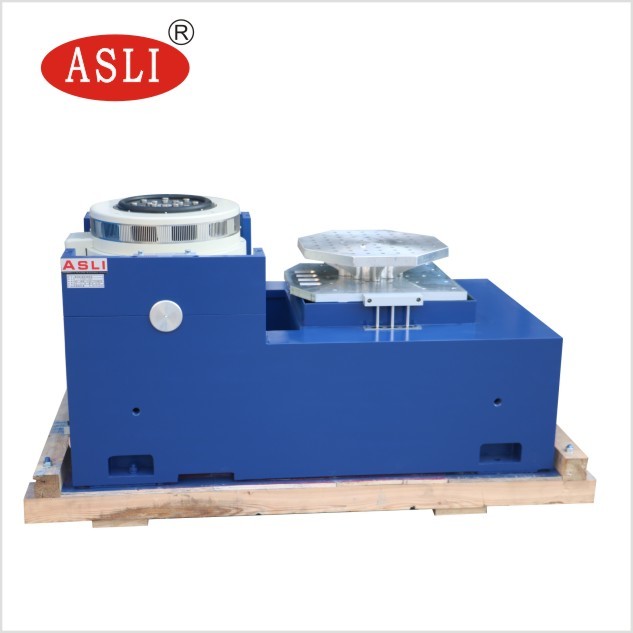

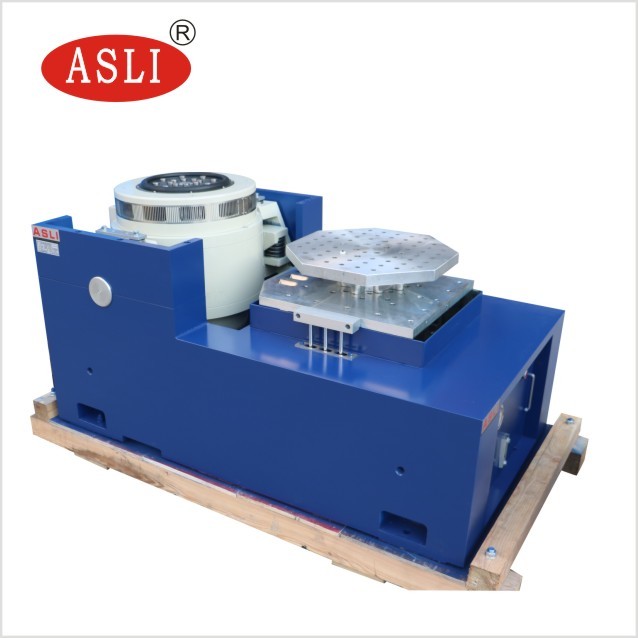

Lo shaker per vibrazioni ad alta frequenza adotta tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogenerati a scheletro, supporto aereo, cuscinetti a rulli e guida lineare e isolamento del perno. È in grado di completare test di vibrazione sinusoidale sugli assi X, Y e Z, test di vibrazione casuale a banda larga, test di impulsi classici (semisinusoidali) e test dello spettro di risposta agli urti.

Questo sistema è ampiamente utilizzato nei settori della difesa nazionale, delle armi, dell'aviazione, dell'aerospaziale, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.

• Forza nominale: Forza sinusoidale 10000N; Forza casuale 10000N; Forza d'urto 20000N
• Intervallo di frequenza: Da 3 Hz a 3000 Hz - supporta frequenza fissa, sweep avanti e indietro, modalità sinusoidale, casuale e d'urto
• Modalità di sweep di frequenza: Lineare, logaritmica, sweep avanti e indietro, frequenza fissa
• Numero di sweep di frequenza: Da 1 a 32767
• Tempo di sweep di frequenza: Frequenza fissa / singola 1-3600 minuti; le curve di sweep di frequenza possono essere visualizzate
• Accelerazione massima: 1000 m/s² (senza carico)
• Velocità massima: 1,8 m/s
• Spostamento massimo: 51 mm p-p (senza carico), doppio picco
• Spostamento d'impatto: 51 mm
• Peso della bobina mobile: 14 kg
• Onda di vibrazione: Sinusoidale, casuale, d'urto
• Diametro della bobina mobile: Φ240 mm
• Dimensioni del sistema di vibrazione: L1060 × A750 × P845 mm
• Peso del sistema di vibrazione: 960 kg
• Accessori inclusi: Espansore verticale da 600 mm × 600 mm e tavola scorrevole orizzontale da 600 mm × 600 mm

La riga evidenziata (ES-10) indica la configurazione descritta in questo elenco di prodotti.

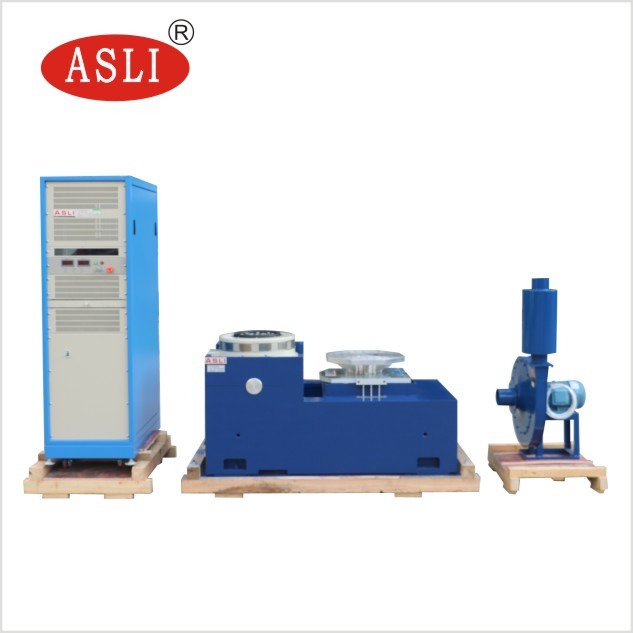

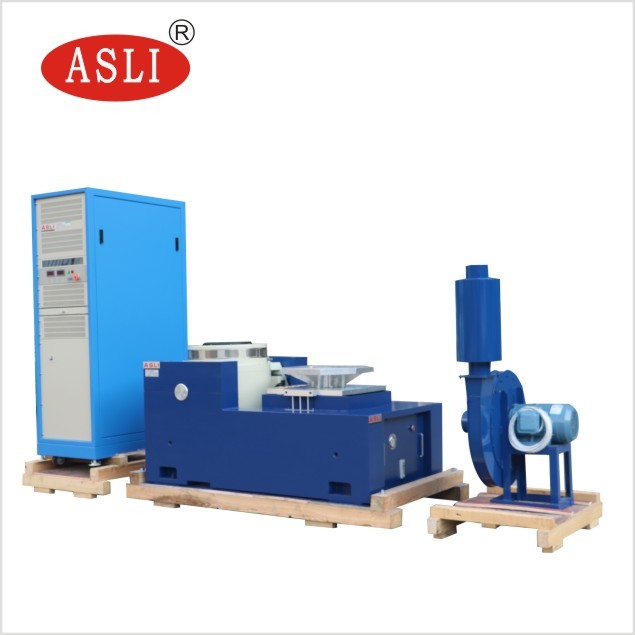

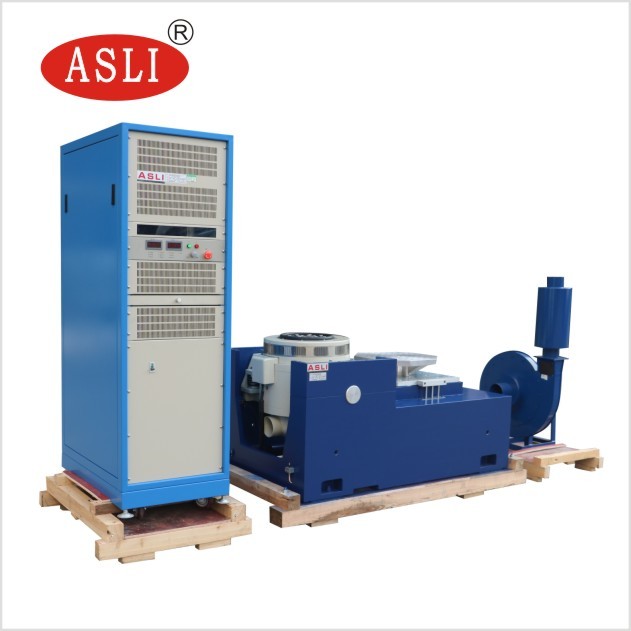

1. Generatore di vibrazioni - 1 set
2. Controller di vibrazione - 1 set
3. Camera di connessione di comunicazione - 1 set
4. Amplificatore di potenza DA-10 - 1 set
5. Alimentazione di eccitazione - 1 pezzo
6. Software driver - 1 set
7. Sistema di raffreddamento - 1 set
8. Computer industriale - 1 set
9. Stampante a colori - 1 set (Opzionale)
10. Sensore di accelerazione (inclusa linea di uscita) - 1 pezzo
11. Attrezzatura per vibrazioni - 1 set (Opzionale, in base al campione di prova)

Il controller di vibrazione è l'ultimo progetto della nostra azienda, che adotta un'architettura di sistema distribuita avanzata a livello internazionale. Il suo nucleo è il più recente processore ad alta velocità a virgola mobile a 32 bit della serie TMS320 di TI. I rapporti di prova vengono generati automaticamente in formato Word. Durante o dopo il test, il rapporto può essere modificato e quindi generato automaticamente o manualmente.

1. Scheletro del cerchio dinamico ben progettato con una frequenza di risonanza assiale più elevata.
2. Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli per asta basculante con rigidità del corpo composito orientata all'importazione, che fornisce un'elevata capacità di carico eccentrico.
4. Fondazione di isolamento del perno dedicata all'isolamento dalle vibrazioni, con comoda installazione mobile.
5. Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design del condotto migliora l'effetto di raffreddamento.
7. Rigidità statica e rigidità dinamica del cuscinetto con piccolo effetto a palloncino, aumentando la capacità di carico del tavolo vibrante e migliorando le prestazioni a bassa frequenza.
