tavolo di prova a vibrazione per simulazione di trasporto ad alta frequenza elettromagnetica
la macchina per prove di vibrazione elettromagnetica è dedicata all'alta qualità, alle alte prestazioni e all'alta affidabilità, alla precisione e all'accuratezza e al funzionamento conveniente. È una piattaforma di prova che soddisfa tutti i tipi di specifiche di prova e può essere eseguita, comprese le specifiche IEC, MIL-STD, JIS, ASTM e altre.
Caratteristiche del prodotto
* Sistema di sospensione flessibile e guida rettilinea, forte capacità portante, buone prestazioni di guida e alta stabilità.
* La rigidità statica dell'airbag di carico centrale è elevata, la rigidità dinamica è piccola, la capacità portante è forte e le prestazioni dinamiche sono eccellenti.
* Diagnosi di autoverifica rapida e protezione a catena, elevata sicurezza e affidabilità;
* Il dispositivo di isolamento e smorzamento dell'airbag fa sì che il vibratore non necessiti di una fondazione speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
* Fornire diversi usi di piattaforme di espansione orizzontali e verticali;
* Può essere utilizzato con tutti i tipi di controller di vibrazione e il funzionamento è semplice.
Parametri:
| Modello |
Sine nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caratteristiche del banco esteso verticale:
Il banco esteso verticale VT e i morsetti specificati, calcolati con precisione, design elaborato, per garantire che il cliente acquisisca le migliori prestazioni in base alla perfezione
Caratteristiche del supporto orizzontale:
All'interno del piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta, comoda da installare e regolare.
Pista a pressione statica, a forma di V, con capacità di resistenza all'inclinazione e al carico di polarizzazione.
Pompa dell'olio integrata, buona struttura e facile da usare.

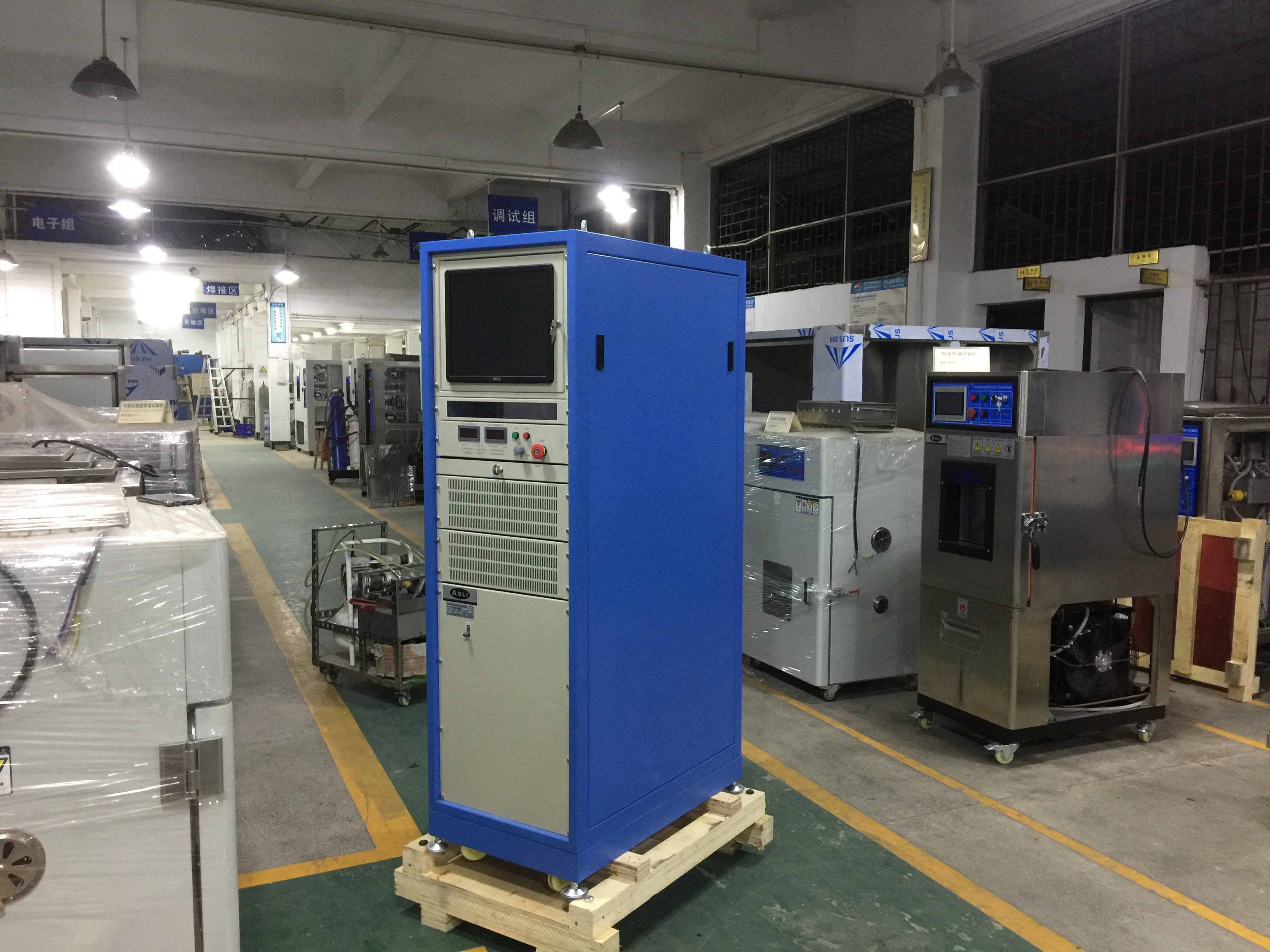

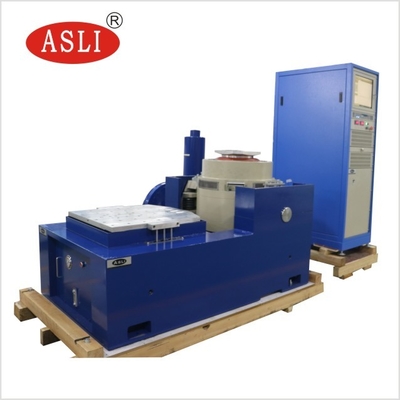

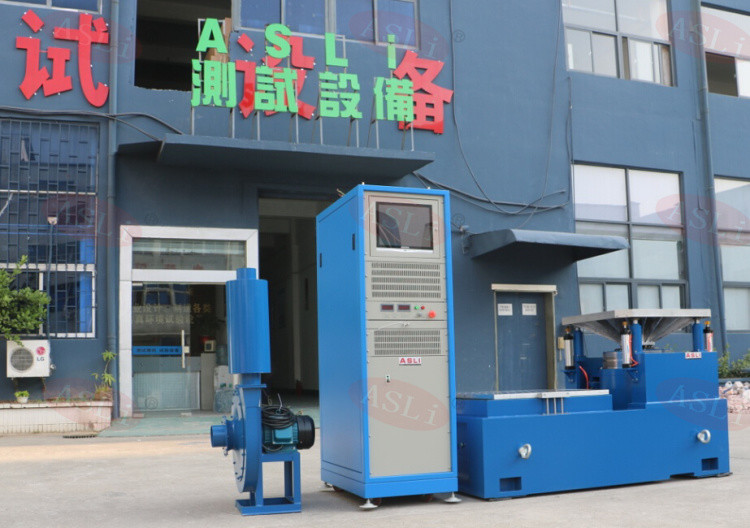

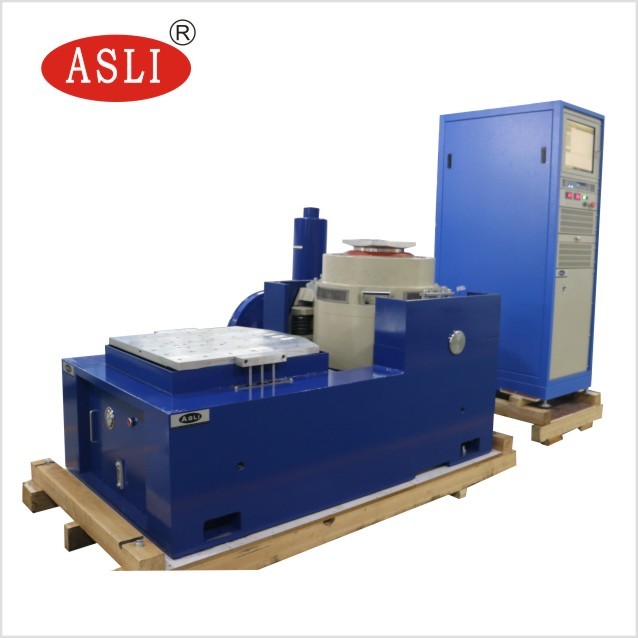

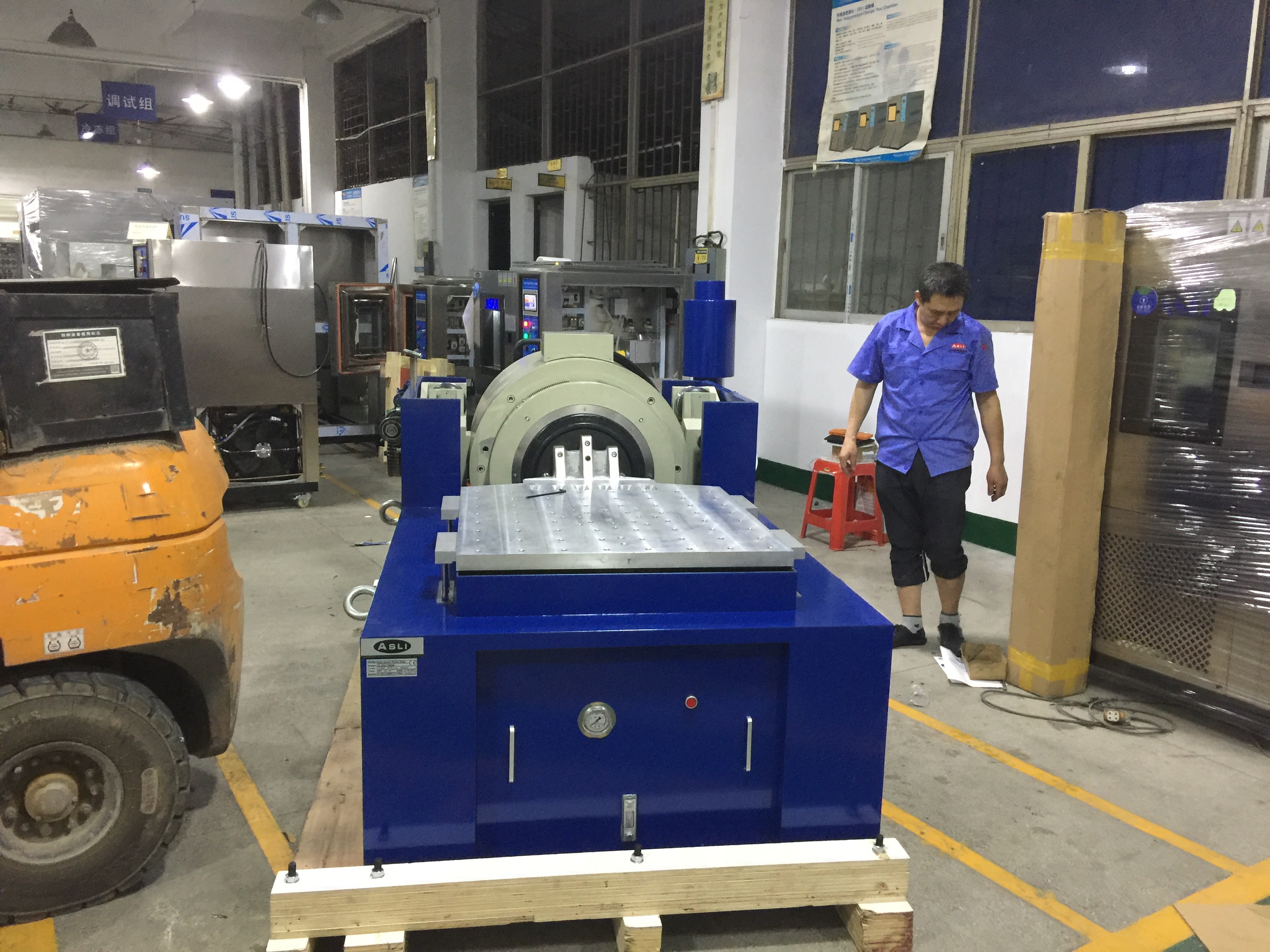

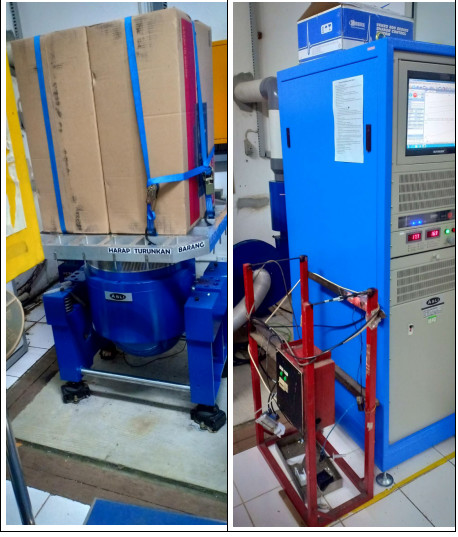

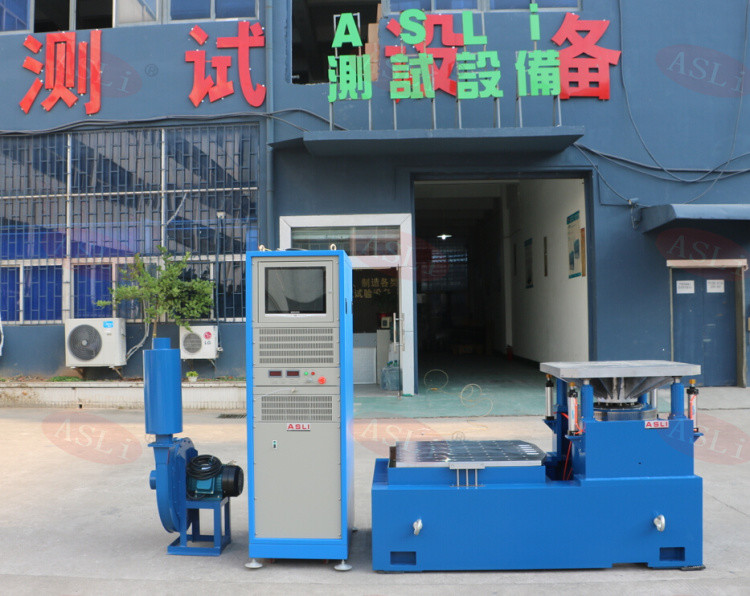

Immagini per riferimento:
