IEC 60068-2-64 Attrezzature per la prova delle vibrazioni dei prodotti di illuminazione
Descrizione Applicazione
IEC 60068-2-64 Attrezzature per la prova delle vibrazioni dei prodotti di illuminazioneL'impiego di questa tecnologia è molto diffuso in Europa.dotato della struttura del doppio circuito magnetico, dei cerchi di azione a scheletro auto-generati, del supporto aereo e dei cuscinetti a rulli e della guida lineare,Isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X,Y,Z e in prova di vibrazione casuale a banda larga, da completare con la classica (metà seno, trapezoidale,test dello spettro di risposta al polso e allo shockQuesti prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
| Modello:ES-3 | |
|---|---|
| Spinta sinusale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta di impatto | 600 kgf |
| Intervallo di frequenza | 2~2500Hz |
| Continuazione dello spostamento | 25 mm |
| L'impatto dello spostamento | 25 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 981 m/s2 |
| Diametro della bobina mobile | Φ150 mm |
| Permettere il momento eccentrico | > 196N.m. |
| Punto di connessione del carico | 6 pionte |
| Massa equivalente delle parti mobili | 3 kg |
| Dimensioni di vite dei banconi (standard) | M8 |
| Tabella di disposizione della vite (diametro, circonferenza) | 8 su Φ100mm, 8 su Φ200mm. |
| Frequenza di isolamento assiale | 3 Hz |
| Carico massimo | 120 kg |
| Flusso magnetico di perdita | < 1 mT |
| Dimensioni (senza imballaggio) | 730 mm × 550 mm × 650 mm |
| Tabella delle vibrazioni Peso | 450 kg |
IEC 60068-2-64 Attrezzature per la prova delle vibrazioni dei prodotti di illuminazioneCaratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2Circuito a due magnete, bassa perdita di flusso magnetico, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. fondazione di isolamento Trunnion dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità portante della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.

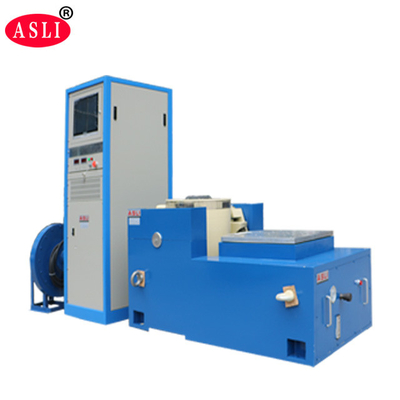

ComposizioneIEC 60068-2-64 Attrezzature per la prova delle vibrazioni dei prodotti di illuminazione:
banco di prova per vibrazioni, amplificatore di potenza, ventilatore di raffreddamento, tavolo a scorrere, amplificatore verticale
Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa d'olio integrata, buona struttura e facile utilizzo.
Caratteristiche verticali del banco esteso:
VT verticale esteso-banco e prese specificate, calcolato con precisione, progettazione elaborata, per garantire il cliente ha acquisito le migliori prestazioni secondo perfetta
