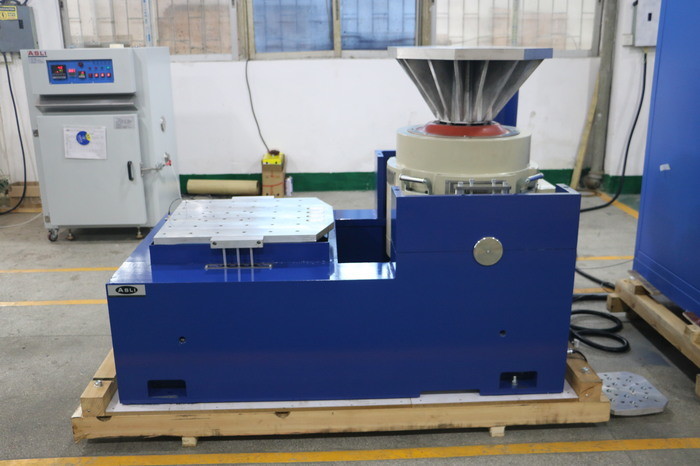

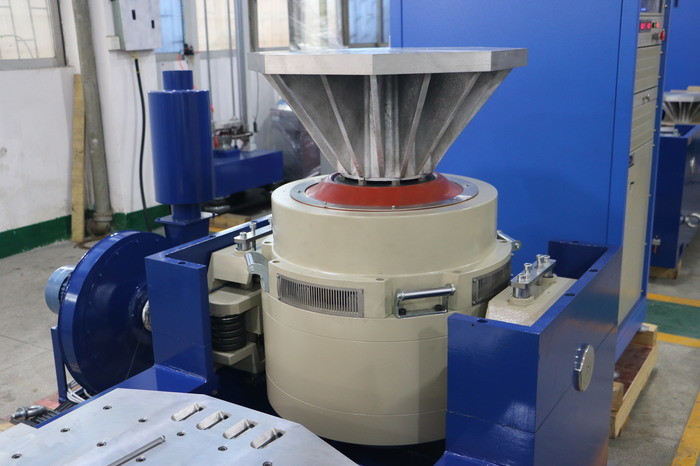

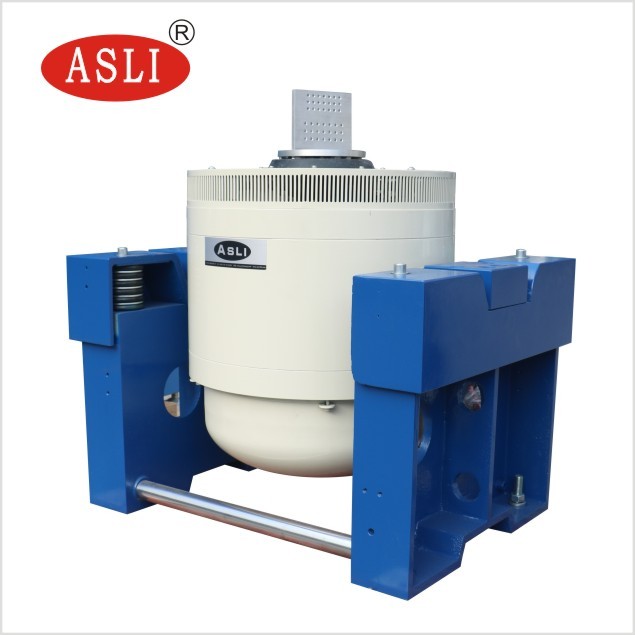

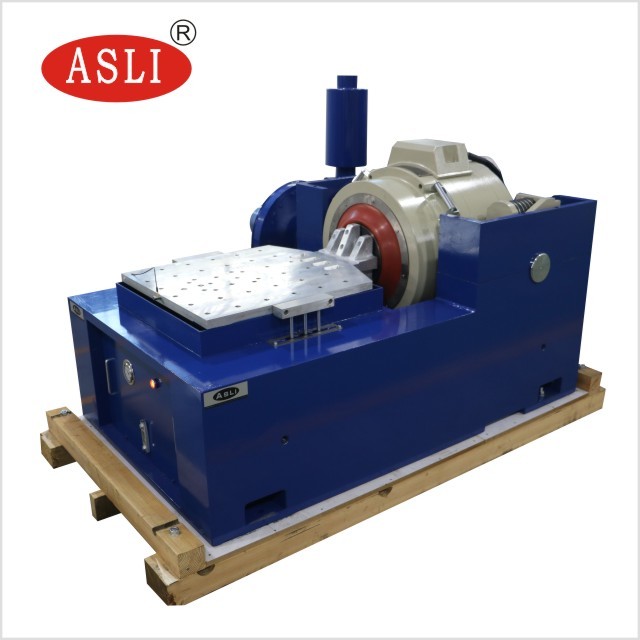

Tavola vibrante IEC 60335-2-24 e IEC 60335-2-40 per banco prova vibrazioni da laboratorio
Descrizione Applicazione:
Tavola vibrante IEC 60335-2-24 e IEC 60335-2-40 per banco prova vibrazioni da laboratorioè utilizzato per ambienti didattici, di ricerca e di laboratorio. UNha adottato la struttura del circuito a doppio magnete, i cerchi d'azione scheletrati autogenerati, il supporto aereo, i cuscinetti a rulli e la guida lineare, l'isolamento del perno, la tecnologia moderna avanzata e la tecnologia speciale, possono essere completati nel test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare con il classico test dello spettro di risposta agli impulsi e agli urti (mezzo seno, trapezoidale, onda a dente di sega). Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli elettrodomestici, nelle comunicazioni, negli elettrodomestici e in altri campi.
| Modello: ES-3 | |
|---|---|
| Spinta sinusoidale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta d'impatto | 600 kgf |
| Gamma di frequenza | 2~2500Hz |
| Spostamento continuo | 25 mm |
| L'impatto dello spostamento | 25 mm |
| Velocità massima | 1,8 m/s |
| Massima accelerazione | 981 m/s2 |
| Diametro della bobina mobile | Φ150mm |
| Consentire il momento eccentrico | >196N.m |
| Punto di connessione del carico | 6 pint |
| Massa equivalente delle parti in movimento | 3kg |
| Dimensioni delle viti dei controsoffitti (standard) | M8 |
| Tabella disposizione viti (diametro, circonferenza) | 8 su Φ100mm,8 su Φ,200mm. |
| Frequenza di isolamento assiale | <3Hz |
| Carico massimo | 120Kg |
| Dispersione del flusso magnetico | <1mT |
| Dimensioni (senza imballaggio) (L×L×A) | 730 mm×550 mm×650 mm |
| Tavola vibrante Peso | 450 kg |
Tavola vibrante IEC 60335-2-24 e IEC 60335-2-40 per banco prova vibrazioni da laboratorioCaratteristiche:
1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di stadio più elevato.
2. Circuito bimagnetico, dispersione di flusso magnetico bassa, struttura compatta e razionale.
3. Cuscinetti a rulli dell'asta oscillante diritti e orientamento della rigidità del corpo composito orientato all'importazione, capacità di carico eccentrica.
4. Fondazione di isolamento Trunnion dedicata all'uso di ormoni, l'installazione di comodità mobile.
5. La tecnologia avanzata si muove all'interno del sistema per garantire un circolo dinamico di elevata affidabilità.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo palloncino del cuscinetto, aumento della capacità portante della tavola vibrante, miglioramento delle prestazioni a bassa frequenza.
Composizione diTavola vibrante IEC 60335-2-24 e IEC 60335-2-40 per banco prova vibrazioni da laboratorio:
Banco prova vibrazioni, amplificatore di potenza, ventola di raffreddamento, tavolo scorrevole, espansore verticale

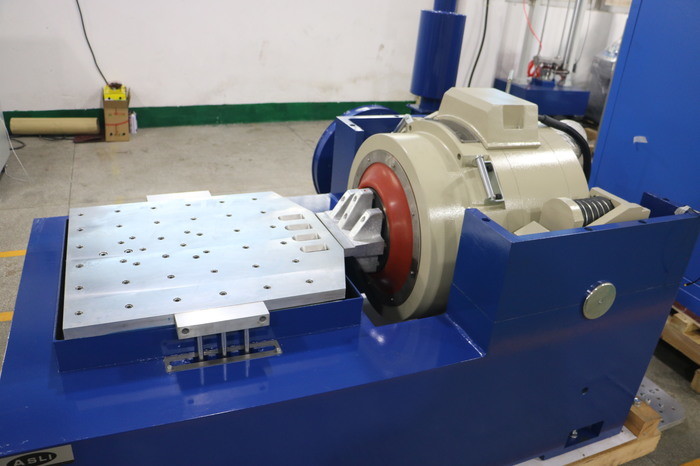

Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco della macchina.
Il banco orizzontale e il banco vibrante sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Pista a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al carico bias.
Pompa dell'olio incorporata, buona struttura e facilità d'uso.
Caratteristiche della panca allungata verticale:
Banco esteso verticale VT e morsetti specifici, calcolo di precisione, design elaborato, per garantire al cliente l'acquisizione delle migliori prestazioni secondo un perfetto
