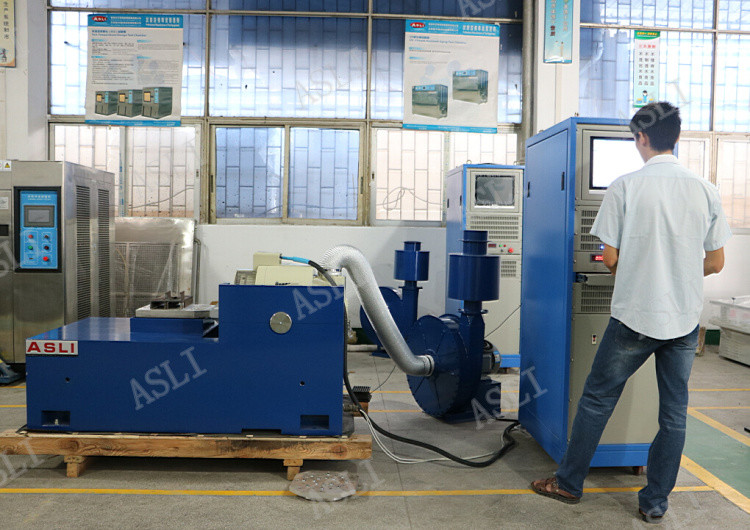

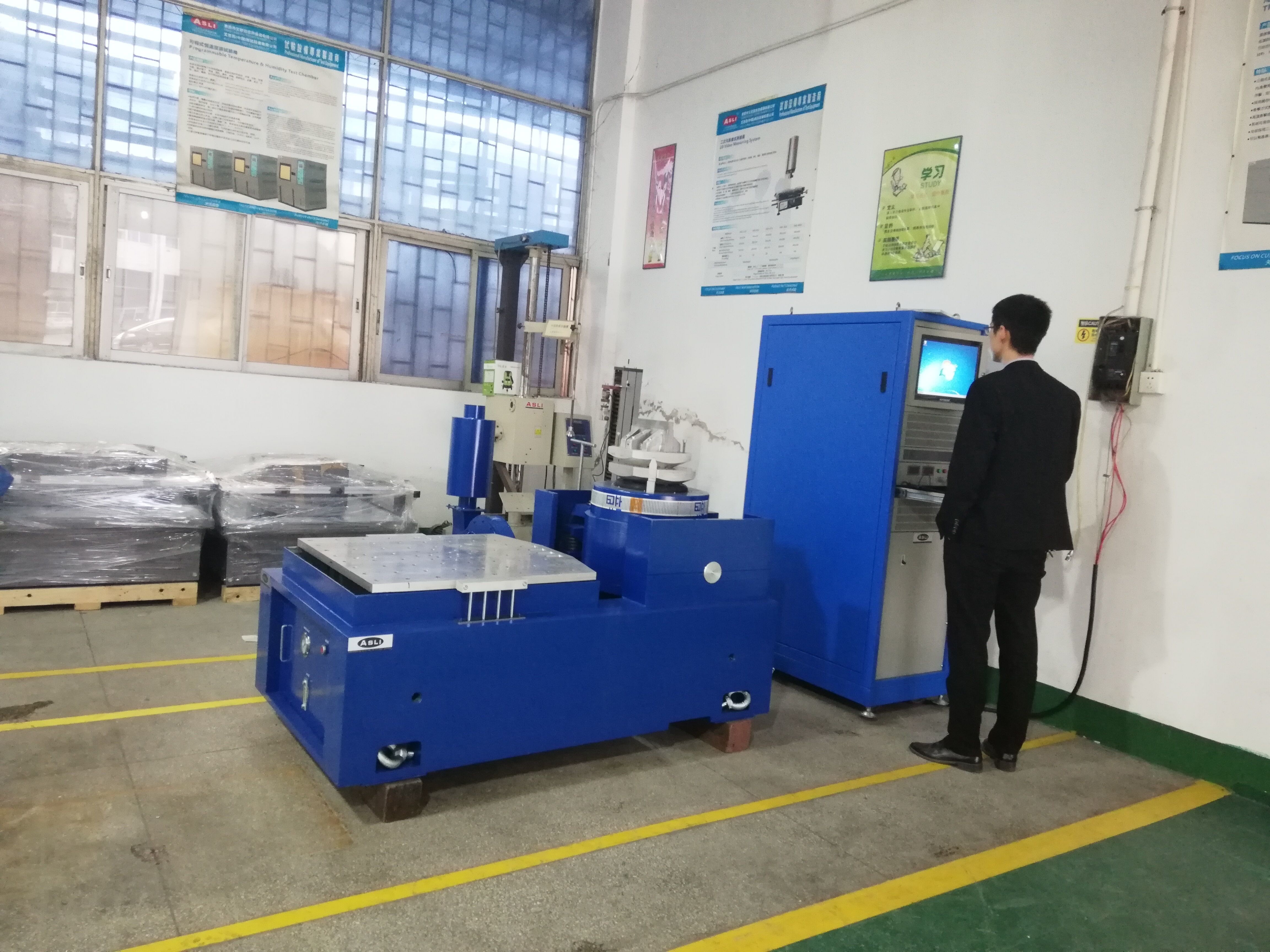

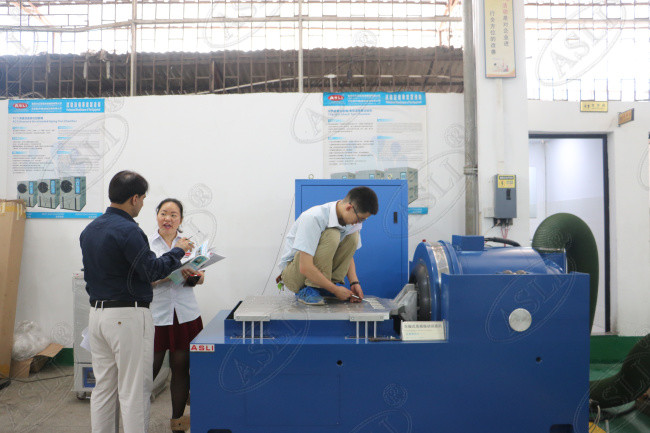

Apparecchiature per la prova di vibrazioni orizzontali ad alta frequenza per la prova automobilistica
la macchina per la prova delle vibrazioni ad alta frequenza è utilizzata principalmente per la prova ambientale delle vibrazioni e degli urti del prodotto, la prova di screening dello stress ambientale, la prova di affidabilità,le prove possono essere necessarie per l'aerospaziale, comunicazioni, elettronica, elettrica, comunicazioni, elettrodomestici e altri settori dei prodotti.Si tratta di una piattaforma di prova che soddisfa tutti i tipi di specifiche di prova e può essere eseguita tra cui IEC, MIL-STD, JIS, ASTM e altre specifiche.
Parametro della macchina per vibrazioni ad alta frequenza:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale (m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Capole mobili (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Caratteristiche del prodotto
* Sistema di sospensione flessibile e guida in linea retta, elevata capacità portante, buone prestazioni di guida e elevata stabilità.
* La rigidità statica dell'airbag di carico centrale è grande, la rigidità dinamica è piccola, la capacità di carico è forte e le prestazioni dinamiche eccellenti.
* diagnosi rapida e protezione della catena, elevata sicurezza e affidabilità;
* Il dispositivo di isolamento e ammortizzatore dell'airbag rende il vibratore privo di fondamento speciale, riproduce perfettamente l'onda di vibrazione e riduce la trasmissione delle vibrazioni.
* fornire un utilizzo diverso delle piattaforme di espansione orizzontale e verticale;
* Può essere utilizzato con tutti i tipi di regolatori di vibrazione e il funzionamento è semplice.

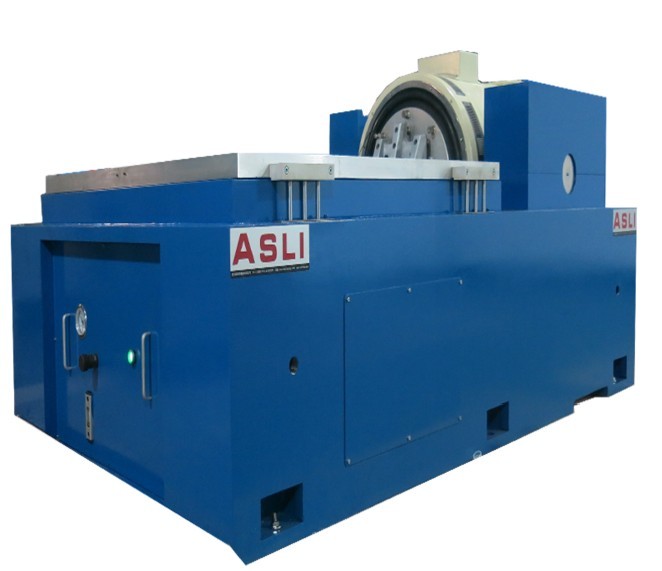

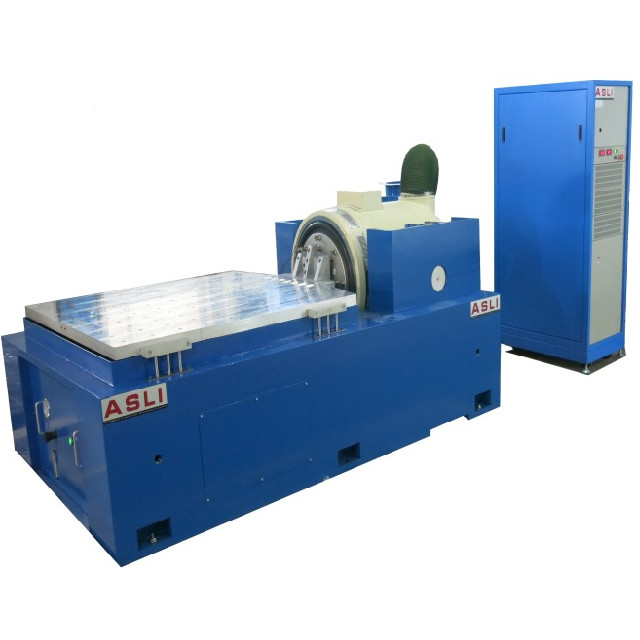

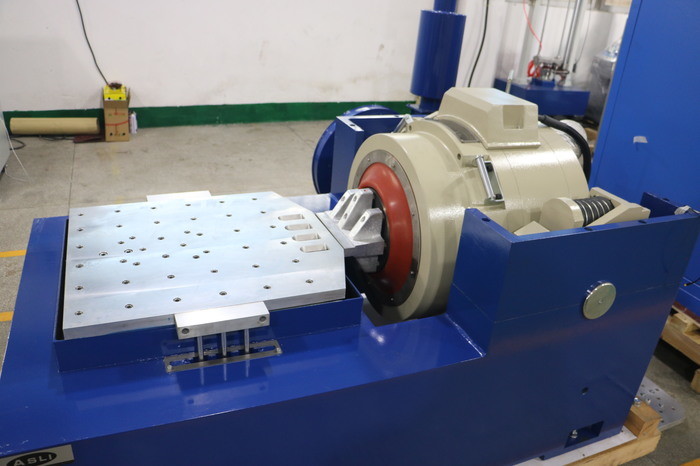

caratteristiche orizzontali del supporto:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni di tutto il banco della macchina.
Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta, comodità di installazione e regolazione.
Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
Pompa di olio integrata, buona struttura e facile utilizzo.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
