Attrezzatura di prova della tavola vibrante di ASTM 3500hz per prova della batteria
Product Details
| Standard: | MIL, CEI, ASTM | Applicazione: | Batteria |
|---|---|---|---|
| Utilizzo: | prove di vibrazione | Frequenza: | 3500hz |
| Velocità: | 1,8 m/s | direzione delle vibrazioni: | Vibrazione orizzontale verticale |
| Evidenziare |
Tabella delle vibrazioni ASTM 3500hz,apparecchiature per la prova delle vibrazioni delle batterie,Apparecchiatura di prova del tavolo da vibrazione |
||
Product Description

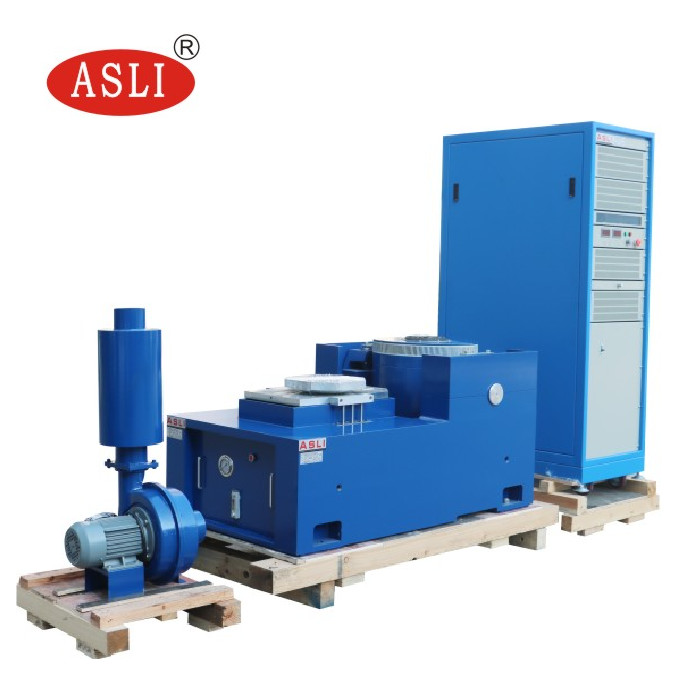

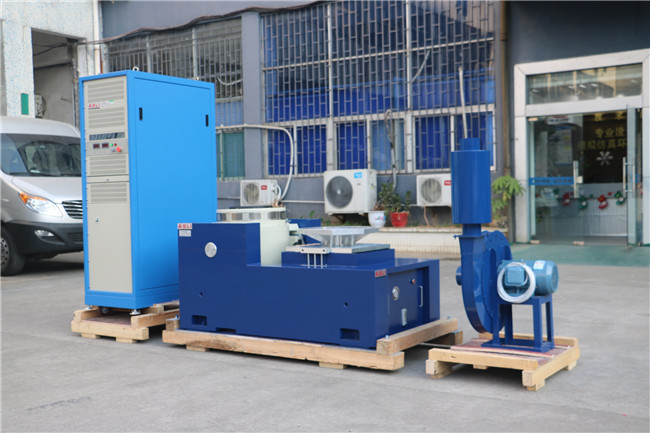

La tavola vibrante ASTM 3500Hz è un sistema di simulazione di trasporto ad alta precisione progettato specificamente per il test delle batterie. Fornisce profili di vibrazione affidabili e ripetibili per valutare la durabilità e l'integrità strutturale di celle, moduli e pacchi batteria in condizioni di trasporto reali.
Per specifiche tecniche dettagliate, fare riferimento al Tester di vibrazione ES-3A PDF.
Questa apparecchiatura è conforme ai seguenti standard di test internazionali:
- JIS — Japanese Industrial Standards
- UL — Underwriters Laboratories
- DIN — Istituto tedesco per la standardizzazione
- ISO — Organizzazione internazionale per la standardizzazione
- BS — British Standards
- MIL — Standard militari
- IEC — Commissione elettrotecnica internazionale
- ASTM — American Society for Testing and Materials
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | φ500 |
| Modello | Dimensioni del banco (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |

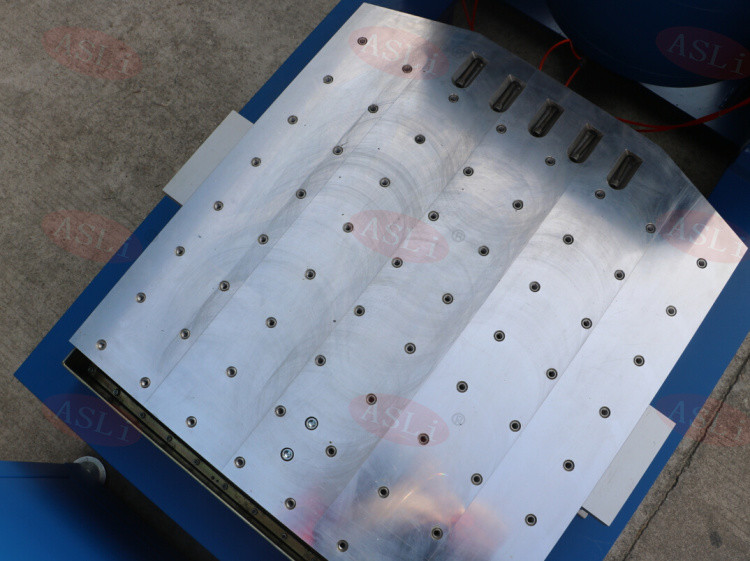

- Il banco di carico ridotto consente un'accelerazione e una frequenza di lavoro maggiori, migliorando la capacità di carico e le prestazioni complessive del banco macchina completo.
- Il banco orizzontale e il banco vibrante sono integrati in un'unica unità con una struttura robusta, offrendo un'installazione e una regolazione convenienti.
- La guida a pressione statica con design a V offre capacità anti-slittamento e anti-carico decentrato.
- La pompa dell'olio integrata garantisce una struttura ben organizzata e un facile funzionamento.
Tavola vibrante per test di simulazione di trasporto ad alta precisione per test di batterie.
Product Highlights
Tavola vibrante ASTM 3500Hz per test batterie. Conforme agli standard MIL, IEC, ASTM. Presenta vibrazione verticale/orizzontale, velocità di 1,8 m/s, alta precisione, design durevole. Ideale per la simulazione dei trasporti, con opzioni personalizzate disponibili.
