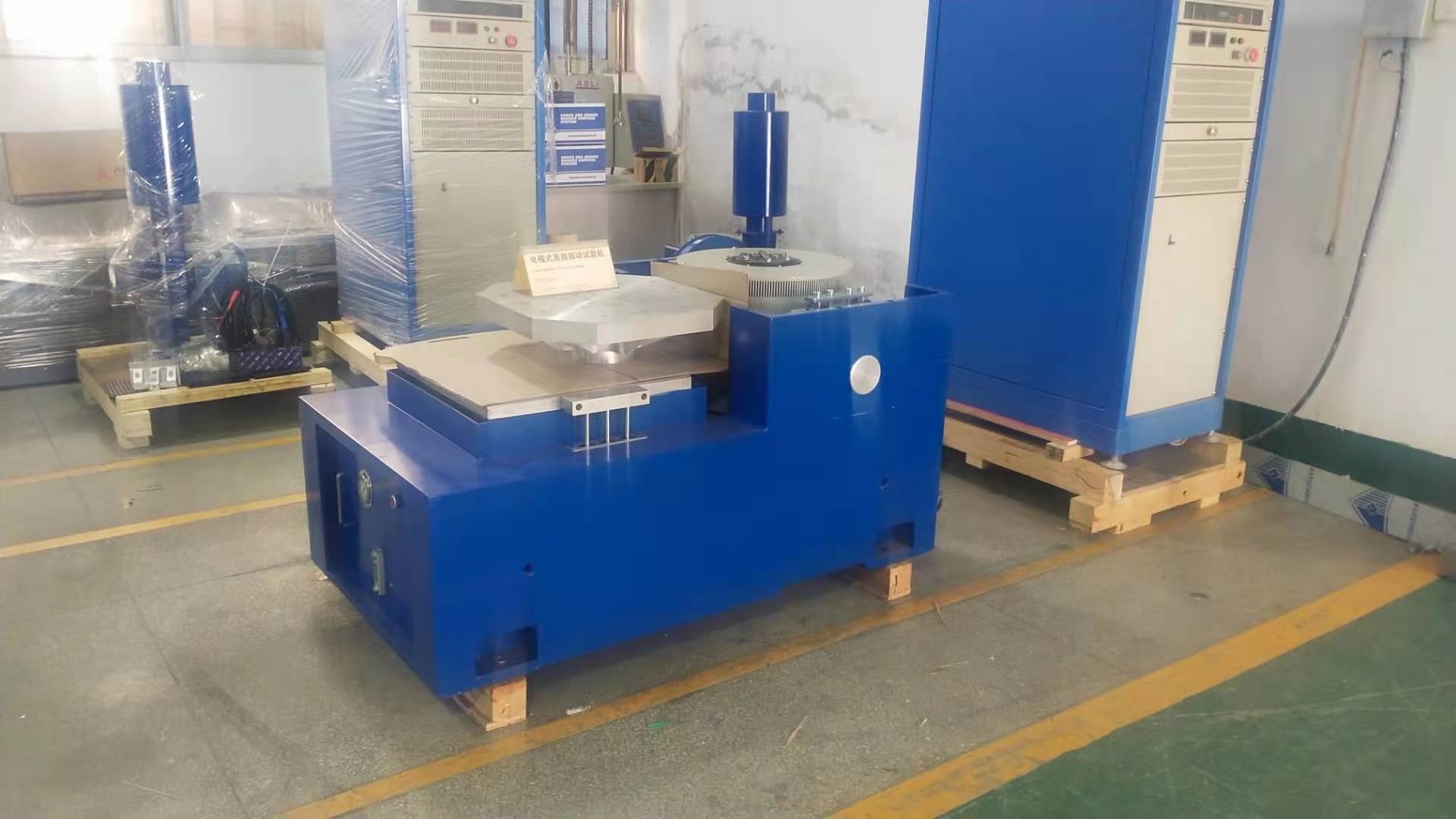

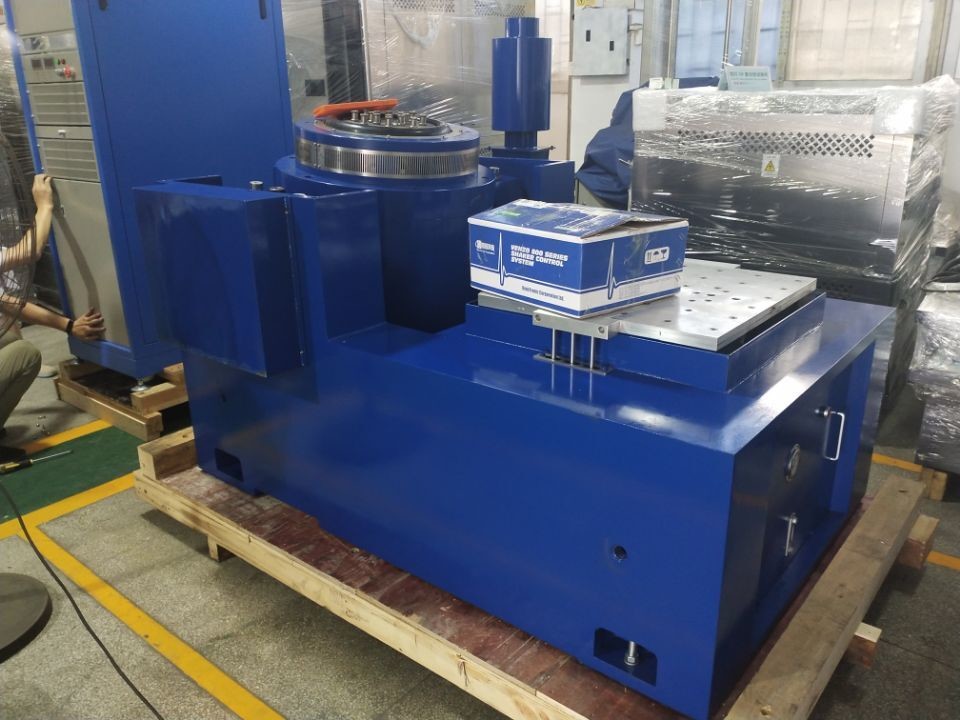

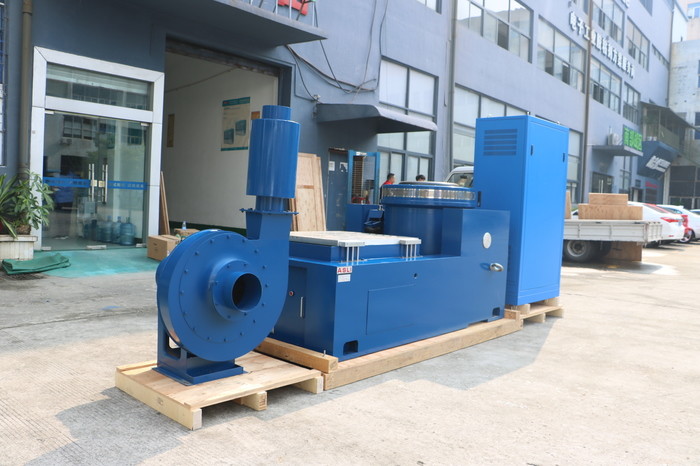

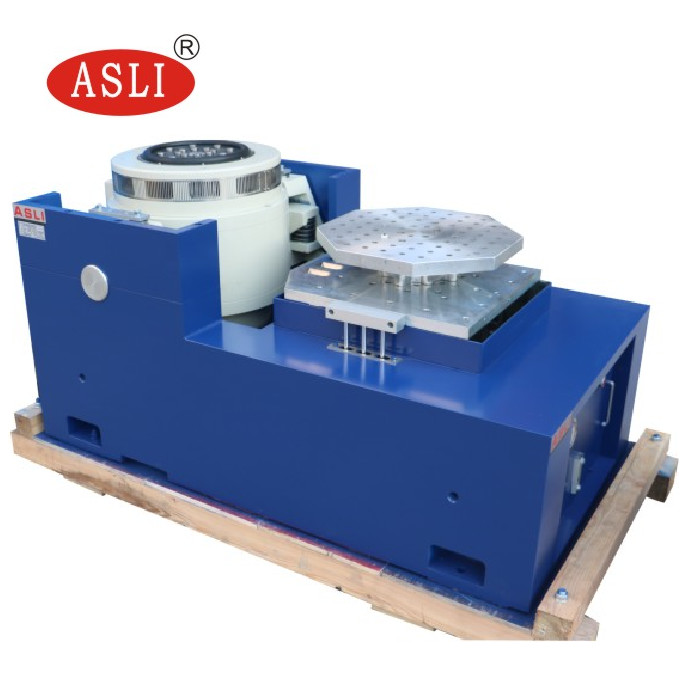

1000kg ad alta frequenza. Attrezzatura di prova della tavola vibrante di F 3000Hz
Product Details
| direzione delle vibrazioni: | Verticale e orizzontale | Frequenza: | 5~3000 Hz |
|---|---|---|---|
| onda di vibrazione: | sinusoidale, casuale, shock | Controllore: | venzo-820 |
| Applicazione: | LED, ricambi auto | Utilizzo: | Test di vibrazione elettrodinamica |
| Evidenziare |
1000kg. Attrezzatura di prova di vibrazione di F,Scattivo per vibrazioni elettrodinamiche a 3000 Hz,Tabella delle vibrazioni ad alta frequenza |
||
Product Description
Il Apparecchiatura di prova per tavola vibrante ad alta frequenza da 1000 kg.F 3000Hz è un sistema di scuotitore vibrante elettromagnetico ad alte prestazioni progettato per test di vibrazione verticali e orizzontali precisi. Utilizza una struttura a doppio circuito magnetico, cerchi autogeneranti ad azione scheletrica, supporto aerodinamico, cuscinetti a rulli e guida lineare, combinati con isolamento del perno e tecnologia moderna avanzata. Questo sistema esegue test di vibrazione sinusoidale sugli assi X, Y e Z, test di vibrazione casuale a banda larga e test di impulsi classici (onda sinusoidale, trapezoidale, a dente di sega) nonché test dello spettro di risposta agli urti.
Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Intervallo di frequenza: da 5 Hz a 3000 Hz
- Frequenza fissa, sweep avanti e indietro, modalità di prova sinusoidale, casuale e d'urto
- Scuotitore vibrante ad alta frequenza certificato CE
Il sistema è ideale per testare una vasta gamma di componenti, tra cui:
- Dispositivi elettronici automobilistici
- Gruppi di strumenti motori
- Batterie di accumulo per autoveicoli
- Apparecchiature elettriche per autoveicoli
- Motori per autoveicoli
- Batterie dielettriche idrosolubili
- Valvole di sicurezza
- Compressori per aria condizionata per auto
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
- Scheletro della bobina mobile attentamente progettato con frequenza di risonanza assiale di primo ordine più elevata.
- Armatura leggera, elevata rigidità e frequenza fino a 3500 Hz.
- Controllo tramite linea di connessione al computer con archiviazione immediata dei materiali.
- Grafico di controllo del display per il monitoraggio in tempo reale.
- Bassa resistenza e design ad alte prestazioni che garantiscono alta efficienza e basso costo.
- Elevata affidabilità con basso tasso di guasto.
Il banco esteso verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire al cliente le migliori prestazioni attraverso una struttura perfetta, materiali di alta qualità e lavorazione superiore.
Configurazione espansore verticale
L'espansore orizzontale è dotato di un piccolo banco di carico per realizzare un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intero banco macchina. Il banco orizzontale e il banco di vibrazione sono di tipo integrale con una struttura perfetta, offrendo comodità per l'installazione e la regolazione.
- Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico decentrato.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
Espansore orizzontale – Vista frontale
Espansore orizzontale – Dettaglio binario
Product Highlights
Tavolo vibrante elettrodinamico ad alta frequenza con gamma 5-3000 Hz, test verticale e orizzontale, modalità sinusoidale, casuale e shock. Presenta armatura leggera, elevata rigidità e controller Venzo-820. Certificato CE, ideale per LED e ricambi auto, con opzioni di espansione personalizzate.
