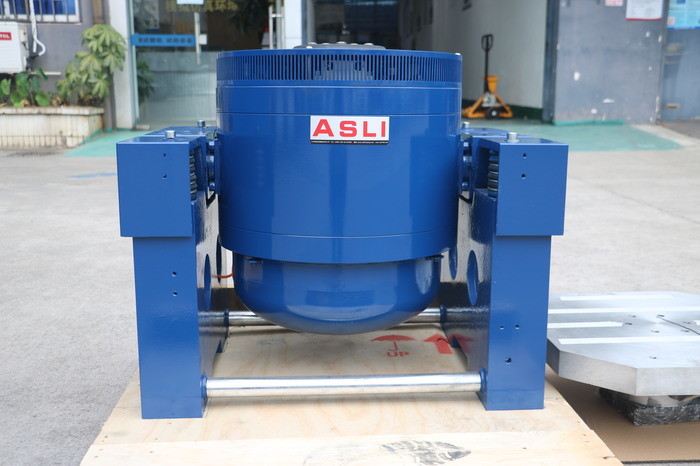

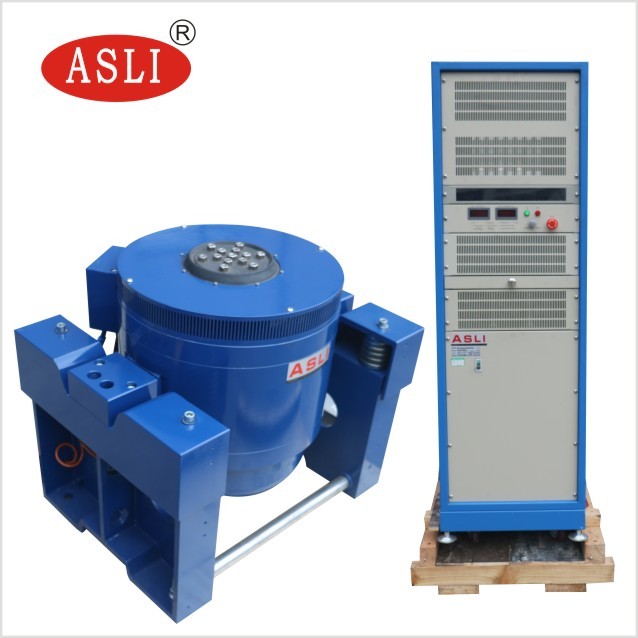

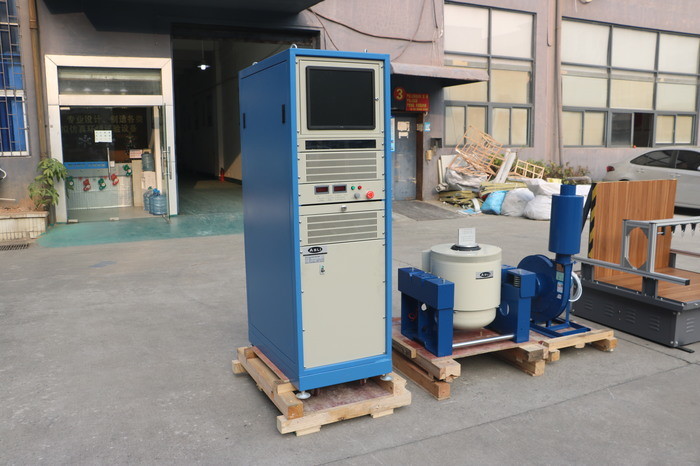

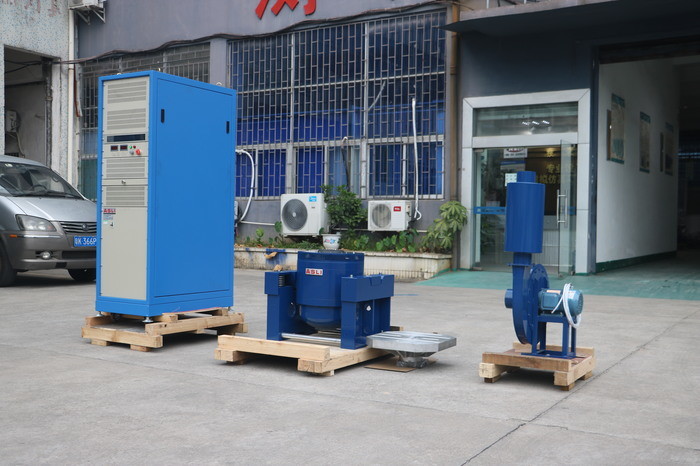

ES-3 Vibratore elettrodinamico verticale ad alta frequenza MIL-STD-810F Standard
Product Details
| Direzione delle vibrazioni: | Verticale | Accelerazione: | 100 g |
|---|---|---|---|
| Peso della bobina mobile: | 3.5 kg | Frequenza: | 5Hz~ 3500Hz |
| Utilizzatori: | prova di vibrazione ad alta frequenza | Norme: | MIL-STD-810F, MIL-STD-883E |
| Evidenziare |
agitatore elettrodinamico verticale di vibrazione,Agitatore elettrodinamico di vibrazione di MIL-STD-810F,Agitatore ad alta frequenza di vibrazione di MIL-STD-810F |
||
Product Description

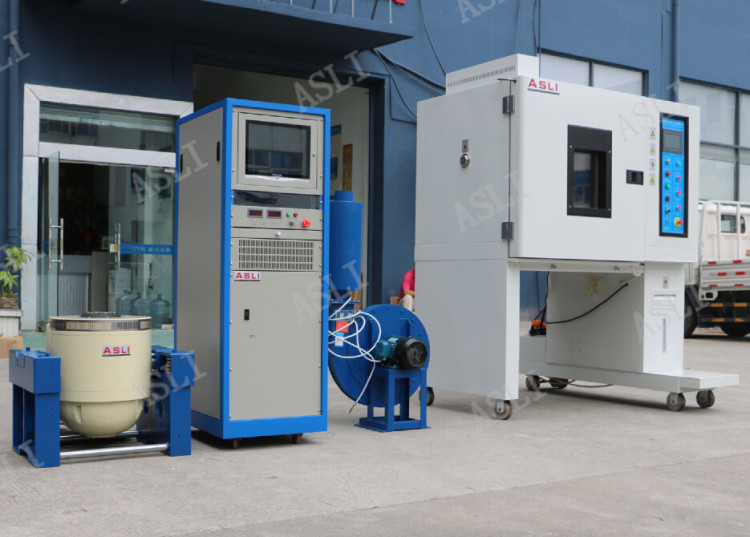

Il sistema di prova di vibrazione è utilizzato principalmente per test di vibrazione e urto del prodotto, screening di stress ambientale e test di affidabilità. Il tester di vibrazione elettromagnetico è progettato in piena conformità con gli standard di test relativi alle batterie. Simula le condizioni di vibrazione fissando la batteria o il pacco batteria sul tavolo vibrante e applicando frequenza, accelerazione e spostamento prescritti lungo tre assi reciprocamente perpendicolari. Durante il test, il campione di batteria non deve presentare perdite, perdita di capacità, rottura, incendio o esplosione.
| Forza di eccitazione sinusoidale massima | 300 Kg.f picco | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Forza di vibrazione casuale massima | 300 Kg.f r.m.s | ||||||||
| Forza di vibrazione d'urto massima | 600 Kg.f picco | ||||||||
| Intervallo di frequenza | DC ~ 4000 Hz | ||||||||
| Spostamento massimo | 25 mm p-p (picco-picco) | ||||||||
| Velocità massima | 1.6 m/s | ||||||||
| Accelerazione massima | 100 G (980 m/s²) | ||||||||
| Frequenza di risonanza primaria | 2500 Hz | ||||||||
| Carico massimo e accelerazione (F = M·A) |
|
||||||||
| Carico massimo | 120 kg | ||||||||
| Frequenza di isolamento dalle vibrazioni | 2.5 Hz | ||||||||

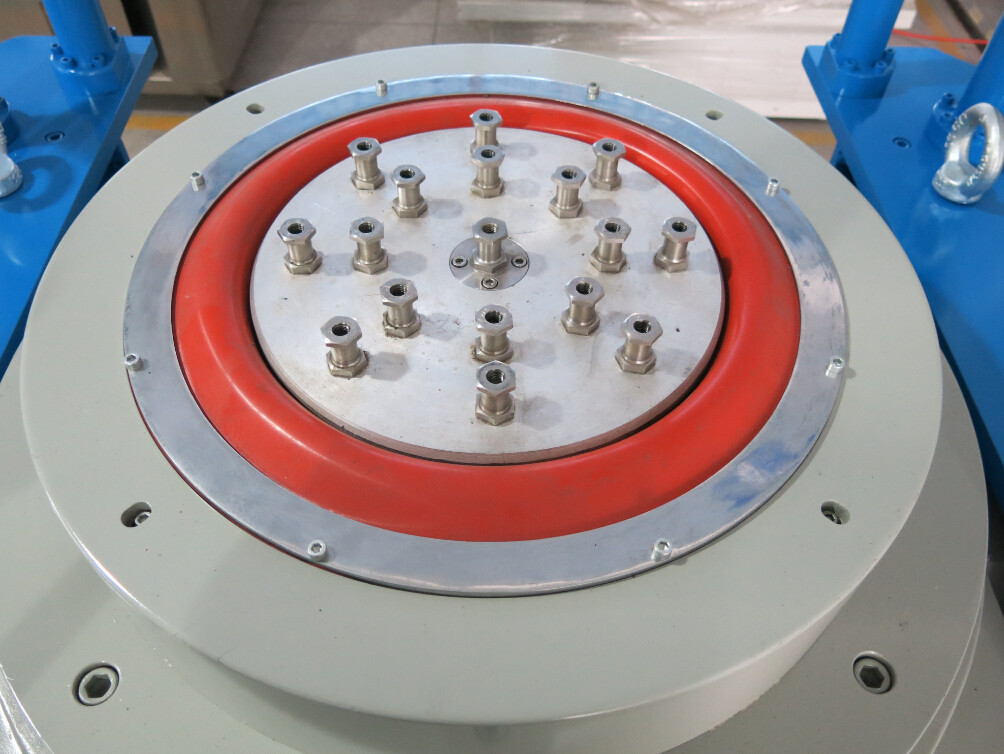

| Diametro bobina mobile (diametro piano di lavoro) | 150 mm | ||||||||
| Massa bobina mobile | 3 kg | ||||||||
| Carico massimo (bobina mobile) | 50 kg | ||||||||
| Vite del piano | 13 × M8 | ||||||||
| Perdita di flusso magnetico | < 10 gauss | ||||||||
| Dimensioni | 750 mm × 560 mm × 670 mm (macchina verticale) | ||||||||
| Peso | Circa 460 kg |
| Potenza di uscita | 4 KVA |
|---|---|
| Tensione di uscita | 100 V |
| Corrente di uscita | 30 A |
| Rapporto segnale-rumore (SNR) | ≥ 65 dB |
| Distorsione armonica (carico resistivo) | < 1.0% |
| Errore di misurazione della tensione di uscita | ≤ 5% |
| Errore di misurazione della corrente di uscita | ≤ 5% |
| Fattore di cresta della corrente di uscita | ≥ 3 |
| Stabilità DC | Deriva zero ≤ 50 mV / 8 h in uscita |
| Risposta in frequenza (5–3500 Hz) | ± 3 dB |
| Dimensioni amplificatore di potenza | 720 mm × 545 mm × 1270 mm |
| Peso | 230 kg |
| Funzione | Protezione da temperatura, pressione atmosferica, spostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, logica e ingresso non uguale. |
|---|
- UL 1642:2012 — Standard per batterie al litio
- UL 2054:2012 — Batterie domestiche e commerciali
- UN38.3 (2012) Parte 3 — Proposta per il trasporto di merci pericolose: manuale di test e standard
- IEC 62133:2012 — Requisiti di sicurezza per batterie e pacchi batteria contenenti elettroliti alcalini o acidi
- IEC 62281:2004 — Requisiti di sicurezza nel trasporto di batterie al litio e pacchi batteria
- IEC 60086:2007 — Cella galvanica parte 4: requisiti di sicurezza delle batterie agli ioni di litio
- GJB150, GJB360, GJB548, GJB1217, MIL-STD-810F, MIL-STD-883E, ecc.
Product Highlights
L'agitatore vibrante elettrodinamico verticale ES-3 offre un'accelerazione di 100 g, 5-3500 Hz, bobina da 3,5 kg, conforme MIL-STD-810F/883E. Certificato ISO CE, ideale per test di batteria e affidabilità con opzioni personalizzate.
