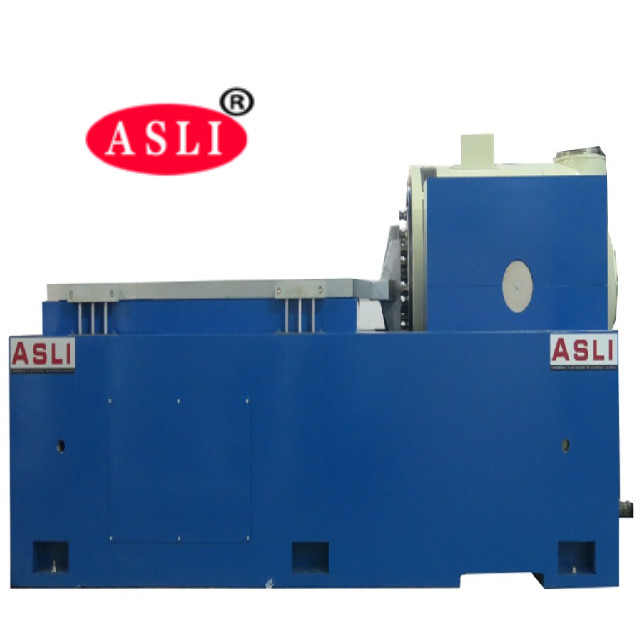

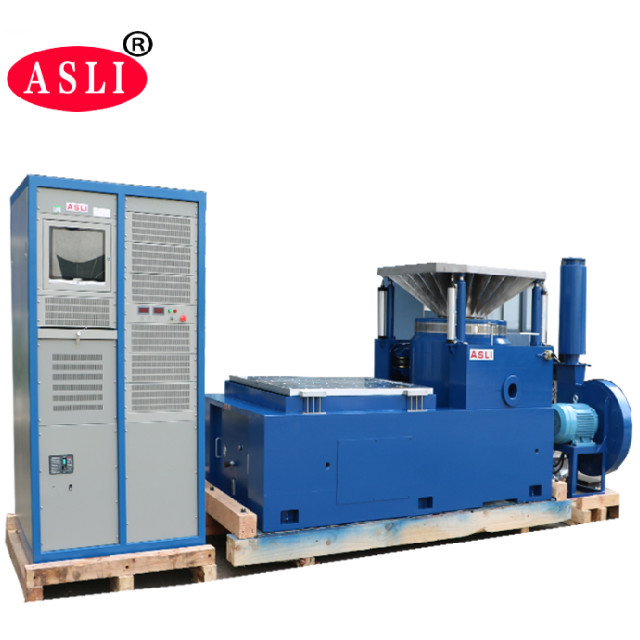

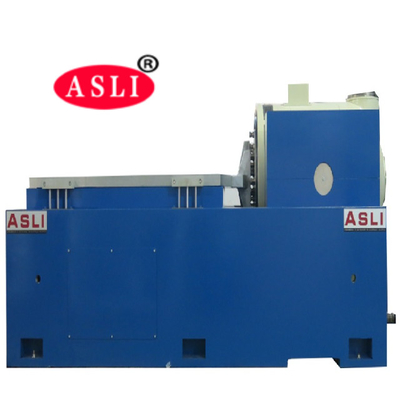

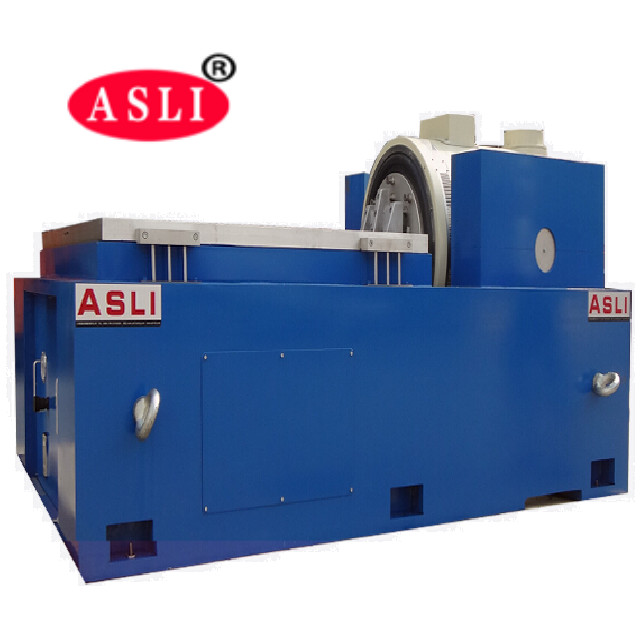

Il sistema di test delle vibrazioni viene utilizzato principalmente per test ambientali di vibrazione e shock dei prodotti, test di screening dello stress ambientale e test di affidabilità. Tester di vibrazione elettromagnetica completamente conforme allo standard di progettazione dei test relativi alla batteria, simulazione in determinate condizioni del test di vibrazione della batteria, la batteria o il pacco batteria sono fissati sulla tavola vibrante, secondo la frequenza prescritta, l'accelerazione e la modalità di spostamento lungo la vibrazione campione della batteria di tre direzioni reciprocamente perpendicolari misurate. La batteria misurata non deve perdere, non perdersi d'animo, non rompersi, nessun incendio ed esplosione. Il campo di applicazione dei test di vibrazione è estremamente ampio: circuiti stampati, batterie, aerei, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Caratteristiche principali
* Un agitatore elettrodinamico raffreddato ad aria
* Controller delle vibrazioni e amplificatore di potenza strutturati in un cabinet all-in-one
* Raggiungimento della spinta sinusoidale di picco di 2400 newton.
* Test su 3 assi X,Y,Z
Funzioni di controllo
* Vibrazione sinusoidale a frequenza fissa
* Vibrazione spazzata * Vibrazione casuale
*Shock classico
Applicazioni tipiche del sistema
*Test ambientale
* Test di stress
* Test di vibrazione
Vantaggi per l'utente
* L'installazione semplice può essere eseguita dall'utente
* Interfaccia utente: touch screen LCD per modalità locale e PC Windows (tramite Ethernet) per modalità remota
modalità;
* Modalità locale: avvio rapido di un test predefinito, è possibile memorizzare decine di specifiche di test;
* Modalità remota: tutte le operazioni del sistema, inclusa la definizione dei test e la memorizzazione delle specifiche dei test su Mostar, il controllo dei test, la revisione dei dati dei test e la documentazione.
| Parametri del generatore di vibrazioni elettromagnetiche: | ||||
| Massima forza di eccitazione sinusoidale | Picco 5000Kg.f | |||
| La più grande forza di vibrazione casuale | 5000Kg.f.r.m | |||
| La più grande forza di vibrazione d'urto | Picco 10000Kg.f | |||
| Gamma di frequenza | CC~4000 Hz | |||
| Spostamento massimo | 75 mm pp (valore picco-picco) | |||
| Velocità massima | 1,8 m/s | |||
| Massima accelerazione | 100G(980m/s2) | |||
| Prima frequenza di risonanza | 3500Hz | |||
| Carico massimo | 750kg | |||
| Diametro bobina mobile (diametro mesa di lavoro) | Diametro di 450 mm | |||
| La qualità della bobina mobile | 50 kg | |||
| Carico massimo | 750Kg | |||
| Mesa di vite | 13xM8 | |||
| Dispersione del flusso magnetico | <10gauss | |||
| Dimensione | 800 mm x 800 mm x 800 mm (macchina verticale) | |||
| Peso | Circa 1500Kg | |||
| Il servosistema | ||||
| Funzione | Temperatura, pressione dell'aria, spostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, logica, mancanza di ingresso uguale. | |||
| Controller digitale delle vibrazioni | ||||
| Configurazione hardware | Ingresso a 2 canali, ingresso a 1 canale | |||
| Computer di controllo | computer, display a cristalli liquidi (con tastiera/mouse ottico) | |||
| Software | Funzionamento cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi della frequenza di scansione sinusoidale, ecc. WORD può generare automaticamente rapporti di test, visualizzazione di segnali e dati, archiviazione, impostazione dei parametri di test e analisi della funzione. | |||
| Sistema operativo | Windows 2000/XP | |||
| Sensore di accelerazione in bianco e nero |
dominio di frequenza: 1—2000Hz sensibilità: 50mv/g intervallo di temperatura: -24 - 250 ℃ |
|||
| Requisiti elettrici | ||||
| Fonte elettrica | Trifase, 380 V/50 Hz | |||
