Strumenti di prova di laboratorio del sistema di prova di vibrazione di ISTA 1.8m/S
Product Details
| forza sinusoidale: | 6000 N | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 25 mm | Frequenza: | 3~3500HZ |
| caricamento: | 180 kg | accelerazione: | 100G |
| armatura: | 450 mm | Marca: | ASLI |
| Dimensioni del tavolo: | 500x500mm | ||
| Evidenziare |
Sistema di prova di vibrazione di ISTA,sistema di prova di vibrazione 1.8m/s,Strumenti di prova di laboratorio di ISTA |
||
Product Description

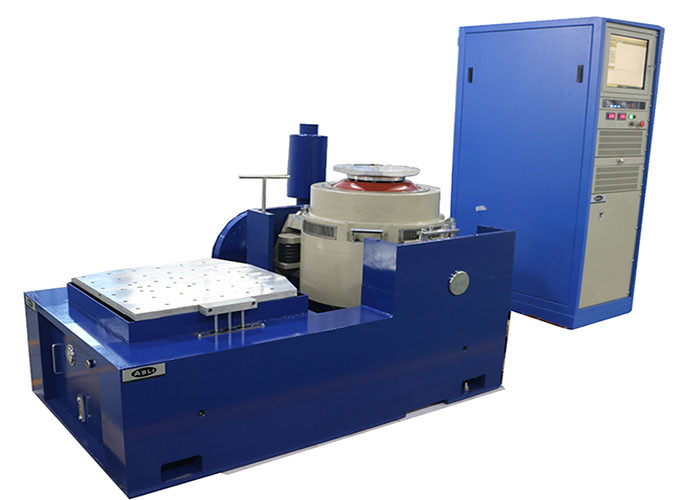

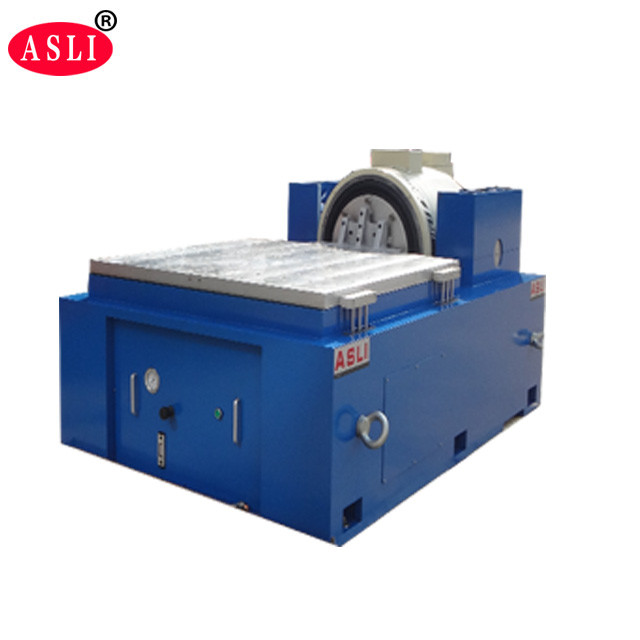

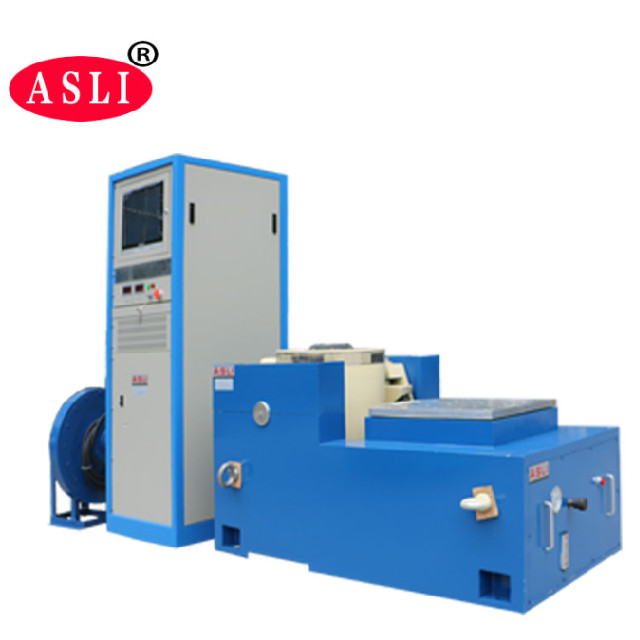

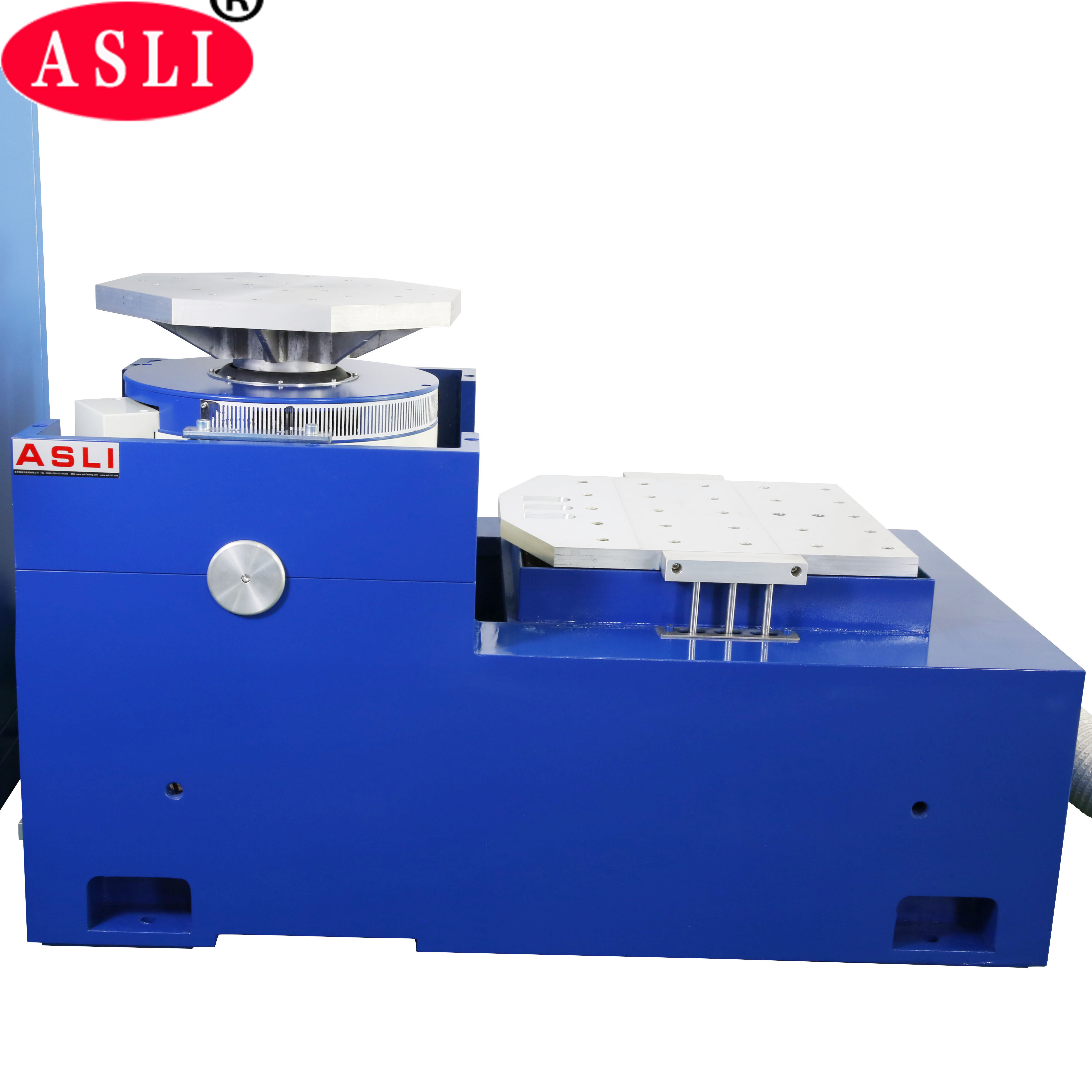

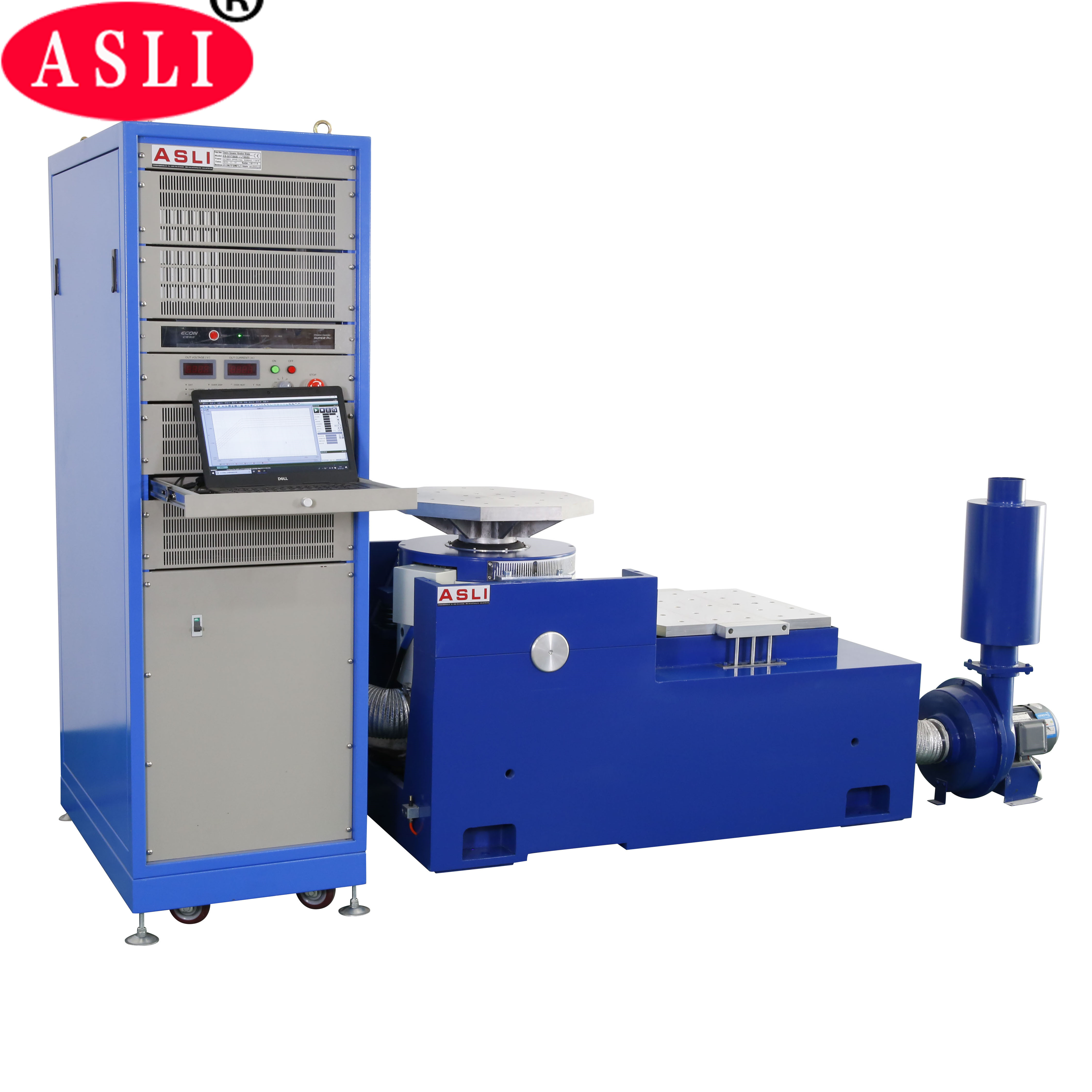

Il sistema di prova delle vibrazioni ISTA 1,8 m/s è uno strumento di prova delle vibrazioni elettrodinamiche ad alte prestazioni progettato per applicazioni di laboratorio e industriali.e 3A, questo sistema offre prestazioni affidabili con un intervallo di frequenza di 1 Hz e uno spostamento fino a 75 mm.,e delle industrie degli elettrodomestici per la diagnosi precoce dei guasti, la simulazione delle condizioni di lavoro effettive e la prova della resistenza strutturale.
Il sistema supporta onde sinusoidali, FM, scansione, programmabile, moltiplicatore di frequenza, logaritmo, accelerazione massima, modulazione dell'ampiezza e modalità di controllo del tempo.Dispone di controllo computerizzato a funzione completa con semplici opzioni di accelerazione fissa e amplitudine fissaL'apparecchiatura è stata sottoposta a test ininterrotti senza guasti per 3 mesi, garantendo prestazioni stabili e qualità affidabile.
| Articolo | Descrizione |
|---|---|
| Forza sinusale | 5.88 KN |
| Forza d'urto | 11.76 KN |
| Intervallo di frequenza | 5 ‰ 3000 Hz |
| Dislocazione | 51 mm |
| Velocità massima | 2 m/s |
| Max. Accelerazione | 981 m/s2 (senza carico) |
| Diametro dell'armatura | 200 mm |
| Torsione di carico consentita | > 300 N·m |
| Massa effettiva dell'armatura | 6 kg |
| Capacità di carico massima | 100 kg |
| Fuga magnetica | ≤ 1 mT |
| Frequenza di isolamento dalle vibrazioni assiali | 3 Hz |
| Attrezzatura di carico | 16 inserti in acciaio inossidabile M8 |
| Dimensione (L×W×H) | 850 × 665 × 760 mm |
| Peso approssimativo | 990 kg |
La tabella seguente illustra i modelli disponibili della serie ES, che coprono una gamma di capacità di forza e configurazioni per soddisfare le varie esigenze di prova.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: la cilindrata nominale del modello ES-30 è indicata come 5l nella specifica originale.
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento per un funzionamento prolungato.
- La rigidità statica e la rigidità dinamica del cuscinetto sono ottimizzate, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
Sistema di test di vibrazione ISTA da 1,8 m/s con forza sinusoidale di 6000 N, carico di 180 kg, 3~3500 Hz, accelerazione di 100 g e tavolo da 500x500 mm. Ideale per test di laboratorio nei settori automobilistico, aerospaziale ed elettronico. Durevole, efficiente e affidabile con opzioni personalizzabili.
