vibration test equipment ES-20.pdf

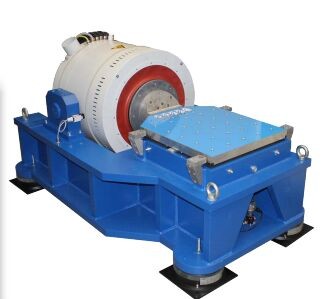

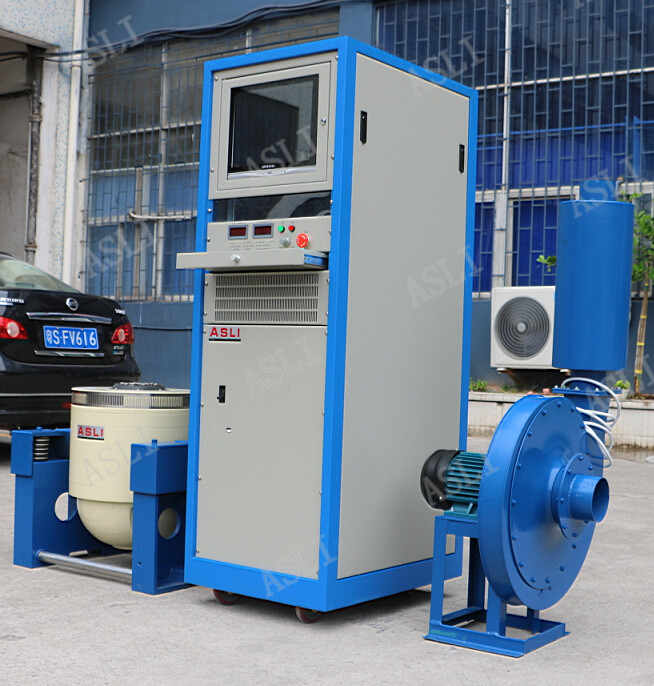

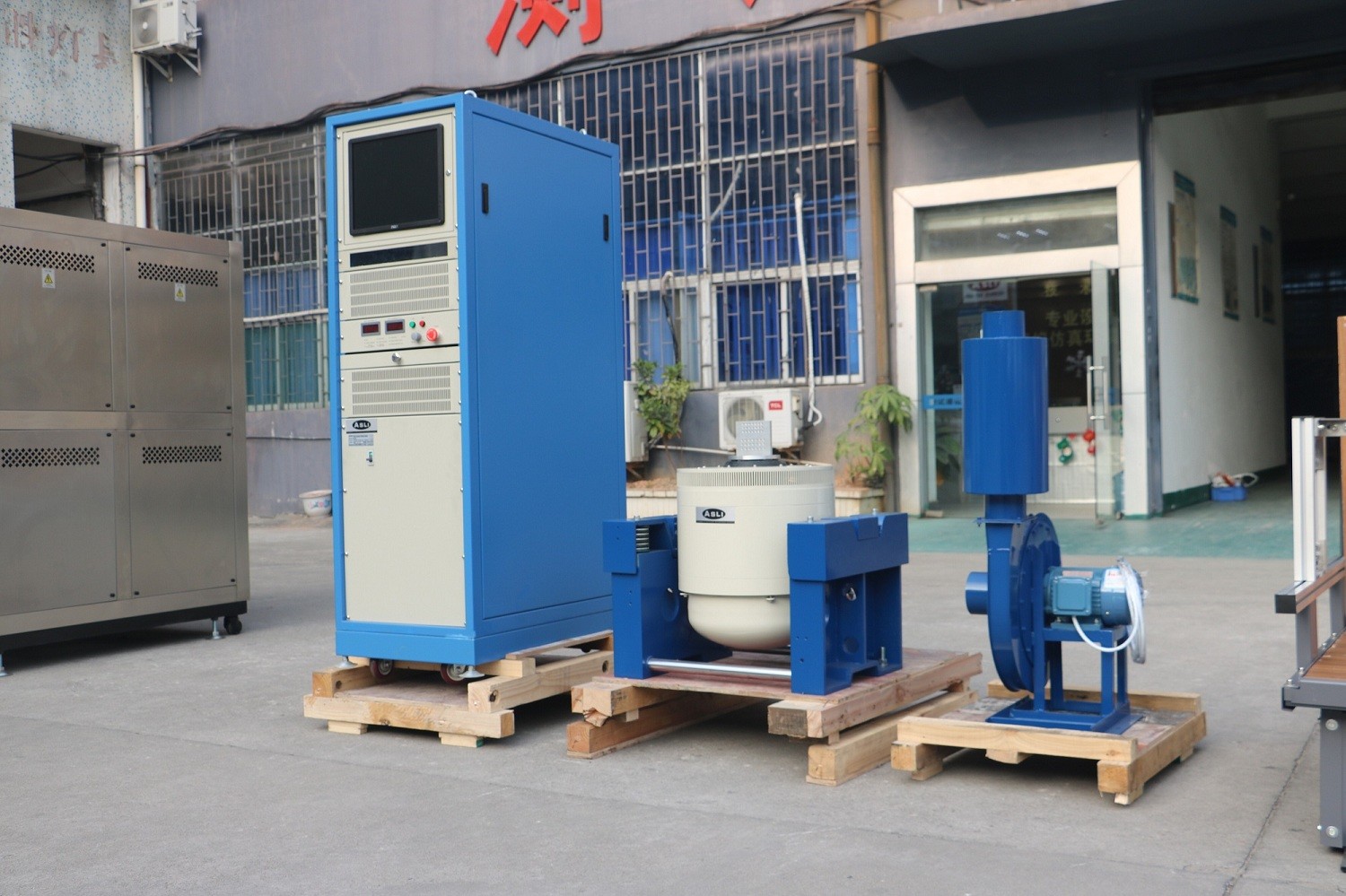

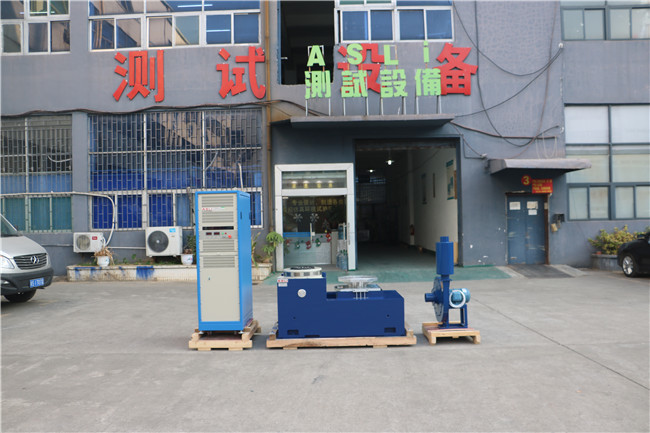

tavolo vibrante ad alta frequenza di tipo elettrodinamico, macchina per test ad alta frequenza
Applicazione:
Siamo produttori di prodotti della serie Tester di vibrazioni ad alta frequenza elettrodinamici / Tester di fatica da vibrazione ad alta frequenza, adottando la 'struttura a doppio circuito magnetico', 'circoli di azione scheletrica autogenerati', 'Supporto aereo' e 'cuscinetti a rulli e guida lineare', 'isolamento a trunnion' tecnologia moderna avanzata e tecnologia speciale, può essere completata in test di vibrazione sinusoidale a tre assi X, Y, Z e test di vibrazione casuale a banda larga, da completare con l'impulso classico (semionda, trapezoidale, dente di sega) e test dello spettro di risposta agli urti. Questi prodotti sono ampiamente utilizzati nella difesa nazionale, nelle armi, nell'aviazione, nell'aerospaziale, nelle comunicazioni, nell'elettronica, negli apparecchi elettrici, nelle comunicazioni, negli elettrodomestici e in altri settori.
tavolo vibrante ad alta frequenza di tipo elettrodinamico, macchina per test ad alta frequenza Caratteristiche:
1. Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale di fase superiore.
2. Doppio circuito magnetico, bassa dispersione del flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli Rocker Rod diritti e orientati all'importazione, orientamento della rigidità del corpo composito, capacità di carico eccentrico.
4. Fondazione di isolamento a trunnion dedicata all'uso di ormoni, l'installazione di praticità mobile.
5. Tecnologia avanzata si muove attorno al sistema per garantire l'elevata affidabilità del cerchio dinamico.
6. Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
7. Rigidità statica, rigidità dinamica del piccolo palloncino del cuscinetto, aumentando la capacità del tavolo vibrante, migliorando le prestazioni a bassa frequenza.
2-1 Parametri tecnici
(1) Forza nominale: forza sinusoidale 3000N; forza casuale 3000N; forza d'urto 6000N;
(2) Gamma di frequenza: da 3Hz a 3500Hz, frequenza fissa, sweep avanti e indietro, seno, casuale, shock
(3) Modalità di sweep-frequency: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Tempi di sweep-frequency: da 1 a 32767
(5) Tempo di sweep-frequency: frequenza fissa/singolo 1-3600 minuti, è possibile visualizzare le curve di sweep-frequency.
(6) Max. Accelerazione ;1000m/s2 (senza carico)
(7) Max. Velocità: 1,6 m/s
(8) Max. Spostamento: 25mmp-p (senza carico), doppio picco
(9) Spostamento all'impatto: 25 mm
(10) Peso della bobina mobile: 3,5 kg
(11) Direzioni di vibrazione: verticale
(12) Onda di vibrazione: seno, casuale, shock

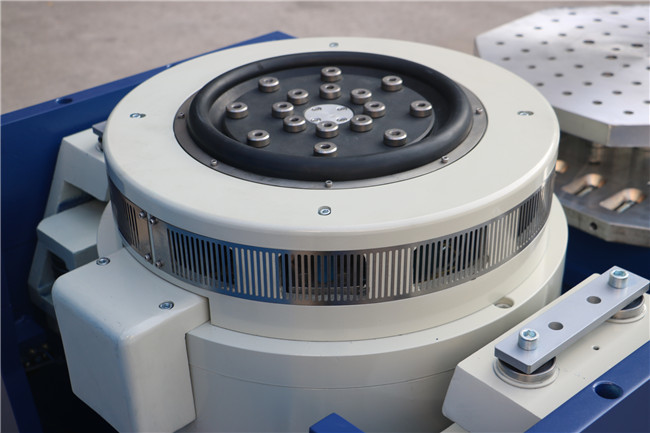

(13) Diametro della bobina mobile: Φ150mm
(14) Dimensione del sistema di vibrazione: W750xH599xD680 mm
(15) Peso del sistema di vibrazione: 490 kg
Informazioni sul sistema di vibrazione
(1) Struttura a doppio circuito magnetico per garantire un'elevata intensità del campo magnetico e ridurre la dispersione del flusso;
Una speciale struttura di smagnetizzazione può ridurre la dispersione del flusso a meno di 1 mt
(2) Molla a U, rulli e cuscinetti lineari per una forte resistenza al carico di deflessione
(3) Le molle pneumatiche vengono utilizzate per l'isolamento dalle vibrazioni; Il sistema di vibrazione funziona stabilmente anche con carichi pesanti;
non è necessario un fondamento speciale
(4) Sono previsti dispositivi di protezione per sovratemperatura, sovraccarico, sovracorrente, sovratensione e
sovra-spostamento del tester di vibrazioni;
Dispositivi di protezione della rete elettrica per sovratensione, sottotensione, mancanza di fase;
Alimentazione, limitazione di corrente , soft-start, sovratemperatura, cortocircuito, protezione da guasto del modulo
(5) Può completare test ambientali sinusoidali, casuali, a impatto
(6) Questo sistema richiede poco per la fluttuazione di tensione, ≤±10% è OK
(7) Questo sistema richiede poco per la resistenza di messa a terra, ≤4Ω è OK
(8) Elevata affidabilità, particolarmente adatto per il funzionamento a lungo termine
Parametri tecnici del tester di vibrazioni ad alta frequenza elettrodinamico:
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Gamma (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

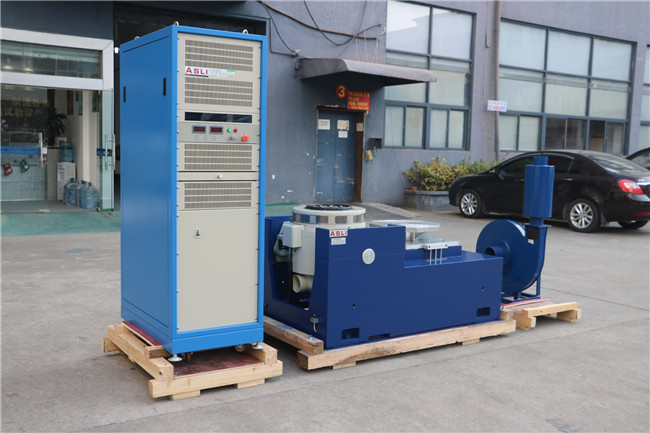

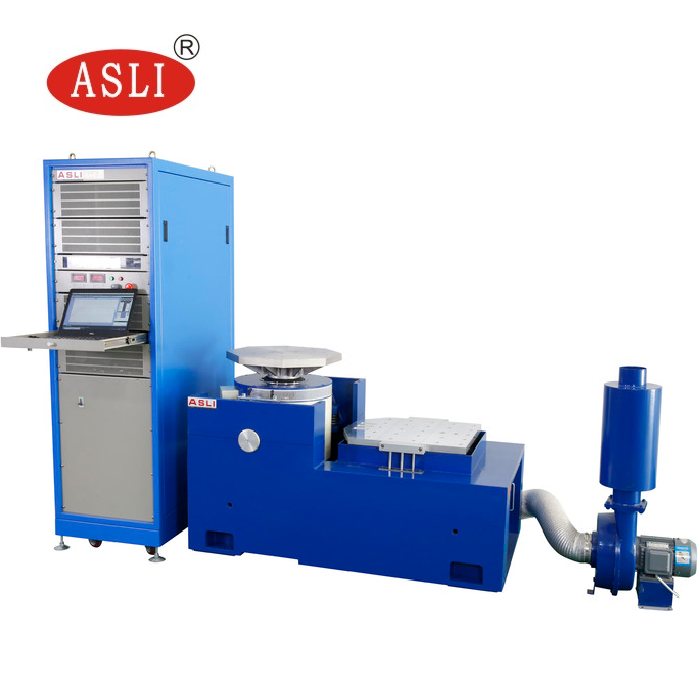

caratteristiche del supporto orizzontale:
1. All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
2. Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta, comoda da installare e regolare.
3. Pista a pressione statica, a forma di V, con capacità di resistenza all'inclinazione e al carico di polarizzazione.
Pompa dell'olio integrata, buona struttura e facile da usare.
parametri tecnici dell'espansore orizzontale:
| Modello | Dimensioni del banco (mm) | Gamma di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
caratteristiche del banco verticale esteso:
VT banco verticale esteso e morsetti specificati, calcolo di precisione, design elaborato, per garantire al cliente le migliori prestazioni in base alla struttura perfetta, materiale di alta qualità
e lavorazione.
parametri tecnici dell'espansore verticale:
| Modello | Peso (kg) | Max. Frequenza (Hz) | Dimensioni del banco |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (Banco rotondo) | 220 | 350 | Φ1200 |
Se hai richieste relative a Macchina per test meccanici ad alta frequenza elettrodinamici, tester di fatica da vibrazione, non esitare a contattarmi.
