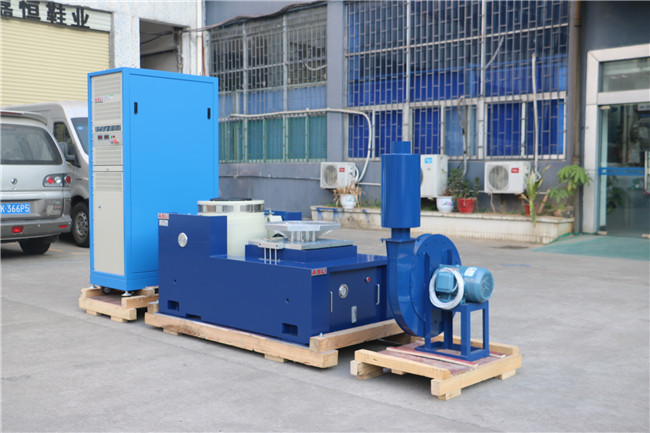

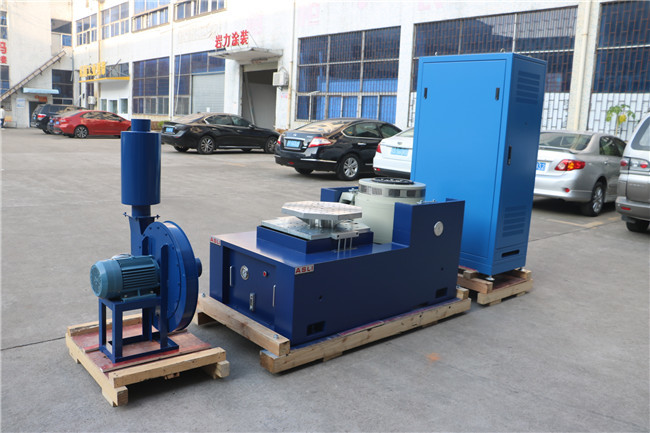

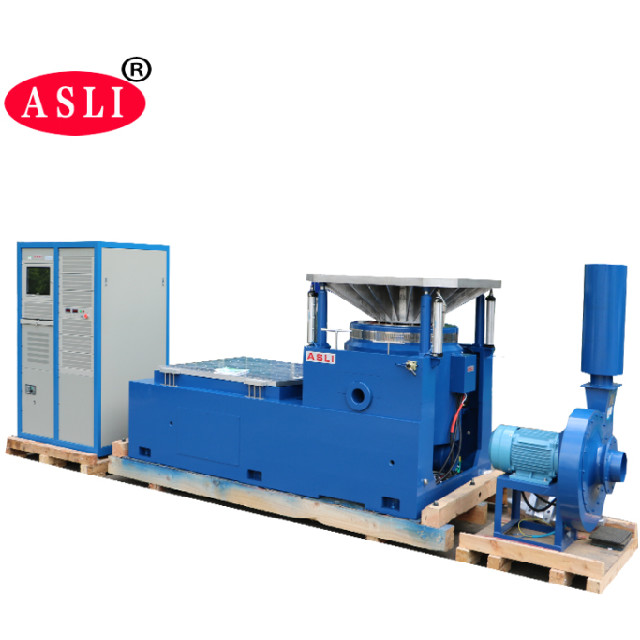

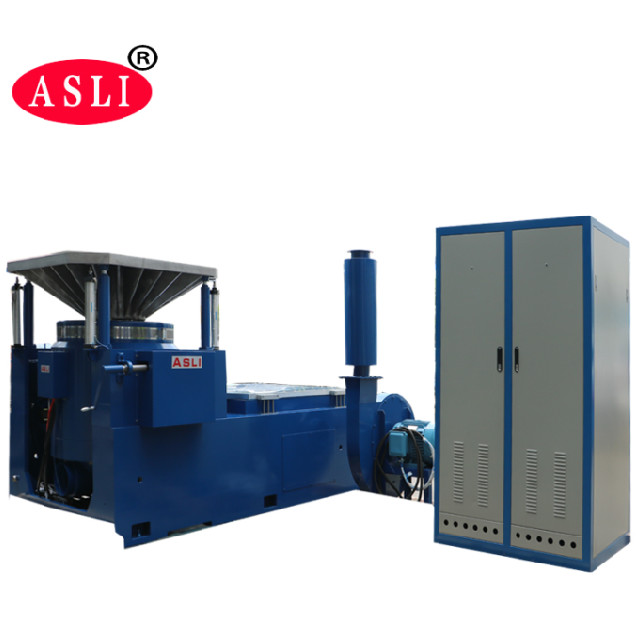

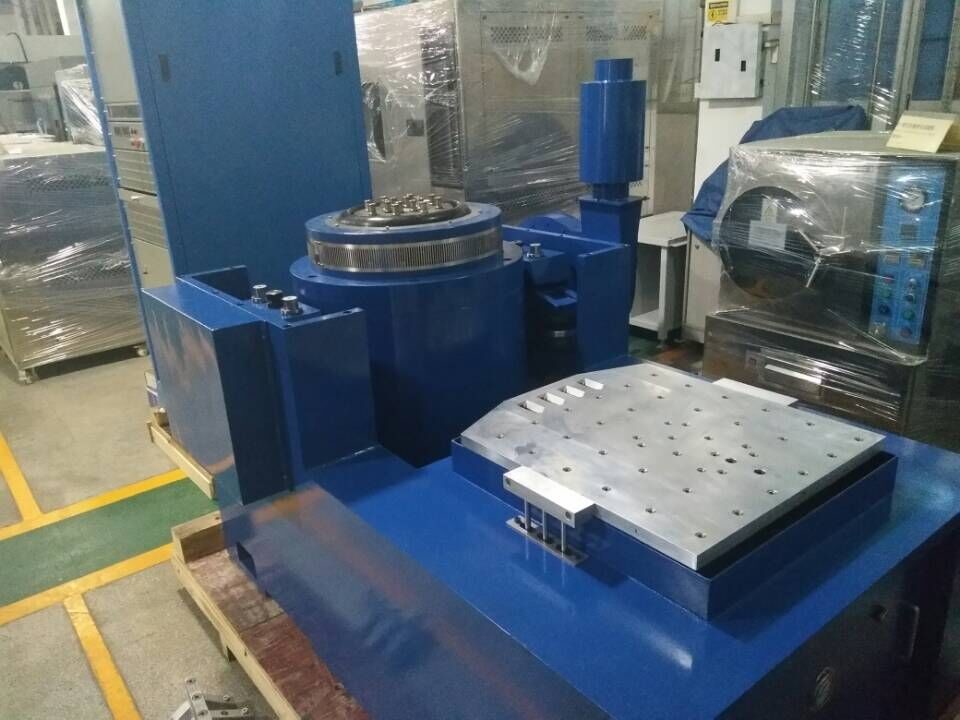

Il sistema di test delle vibrazioni viene utilizzato principalmente per test ambientali di vibrazione e shock dei prodotti, test di screening dello stress ambientale e test di affidabilità. Tester di vibrazione elettromagnetica completamente conforme allo standard di progettazione dei test relativi alla batteria, simulazione in determinate condizioni del test di vibrazione della batteria, la batteria o il pacco batteria sono fissati sulla tavola vibrante, secondo la frequenza prescritta, l'accelerazione e la modalità di spostamento lungo la vibrazione campione della batteria di tre direzioni reciprocamente perpendicolari misurate. La batteria misurata non deve perdere, non perdersi d'animo, non rompersi, nessun incendio ed esplosione. Il campo di applicazione dei test di vibrazione è estremamente ampio: circuiti stampati, batterie, aerei, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Standard di prova
GB/T 31241-2014 Prodotti elettronici portatili con batterie agli ioni di litio e requisiti di sicurezza della batteria
GB/T 18287-2013 Le specifiche del telefono cellulare utilizzano la batteria agli ioni di litio. I requisiti del cortocircuito esterno
GB/T 8897.4-2008 Cella galvanica parte 4 i requisiti di sicurezza delle batterie agli ioni di litio
YD/T 2344.1-2011 Comunicazione pacco batteria agli ioni di litio ferro fosfato Parte 1: batteria integrata
GB/T 21966-2008 I requisiti di sicurezza della batteria al litio e della batteria durante il trasporto
Batteria agli ioni di litio MT/T 1051-2007 utilizzata per la lampada del minatore
YD 1268-2003 Requisiti di sicurezza e metodi di prova della batteria al litio e del caricabatterie utilizzati nei telefoni cellulari
GB/T 19521.11-2005 Batteria agli ioni di litio di merci pericolose caratteristiche pericolose ispezione degli standard di sicurezza
YDB 032-2009 Pacco batteria agli ioni di litio di tipo backup per la comunicazione
UL1642:2012 Standard per batterie al litio
UL 2054: 2012 Batterie domestiche e commerciali
UN38.3 (2012) Parte 3: proposta per il trasporto di merci pericolose - test e manuale standard
IEC62133-2012 I requisiti di sicurezza per batterie e pacchi batteria contenenti elettroliti alcalini o acidi
IEC 62281: 2004 I requisiti di sicurezza nel trasporto di batterie e batterie al litio
CEI 60086:2007Cella galvanica parte 4 i requisiti di sicurezza delle batterie agli ioni di litio
GJB150,GJB360,GJB548,GJB1217,MIL-STD-810F,MIL-STD-883E ecc.
| Parametri del generatore di vibrazioni elettromagnetiche: | ||||
| Massima forza di eccitazione sinusoidale | Picco 5000Kg.f | |||
| La più grande forza di vibrazione casuale | 5000Kg.f.r.m | |||
| La più grande forza di vibrazione d'urto | Picco 10000Kg.f | |||
| Gamma di frequenza | CC~4000 Hz | |||
| Spostamento massimo | 75 mm pp (valore picco-picco) | |||
| Velocità massima | 1,8 m/s | |||
| Massima accelerazione | 100G(980m/s2) | |||
| Prima frequenza di risonanza | 3500Hz | |||
| Carico massimo | 750kg | |||
| Diametro bobina mobile (diametro mesa di lavoro) | Diametro di 450 mm | |||
| La qualità della bobina mobile | 50 kg | |||
| Carico massimo | 750Kg | |||
| Mesa di vite | 13xM8 | |||
| Dispersione del flusso magnetico | <10gauss | |||
| Dimensione | 800 mm x 800 mm x 800 mm (macchina verticale) | |||
| Peso | Circa 1500Kg | |||
| Il servosistema | ||||
| Funzione | Temperatura, pressione dell'aria, spostamento, sovratensione, sovracorrente, sottotensione in ingresso, guasto esterno, alimentazione di controllo, logica, mancanza di ingresso uguale. | |||
| Controller digitale delle vibrazioni | ||||
| Configurazione hardware | Ingresso a 2 canali, ingresso a 1 canale | |||
| Computer di controllo | Computer originali, display a cristalli liquidi (con tastiera/mouse ottico) | |||
| Software | Funzionamento cinese/inglese, analisi nel dominio del tempo e della frequenza, sorgente del segnale, analisi della frequenza di scansione sinusoidale, ecc. WORD può generare automaticamente rapporti di test, visualizzazione di segnali e dati, archiviazione, impostazione dei parametri di test e analisi della funzione. | |||
| Sistema operativo | Windows 2000/XP | |||
| Sensore di accelerazione in bianco e nero |
dominio di frequenza: 1—2000Hz sensibilità: 50mv/g intervallo di temperatura: -24 - 250 ℃ |
|||
| Requisiti elettrici | ||||
| Fonte elettrica | Trifase, 380 V/50 Hz | |||
