IEC62133 UN38.3 3000N Shaker Table Vibration Testing Horizontal elettrodinamico
Product Details
| supporto personalizzato: | OEM | Marca: | ASLI |
|---|---|---|---|
| Luogo di origine: | Guangdong, Cina | Energia: | Elettronico |
| certificato: | ISO9001:2008 | Materiale da imballaggio: | Custodia in polilegno |
| Vibrazione: | 3 assi | forza di vibrazione: | Personalizzato |
| Dimensioni del tavolo: | Personalizzato | Carico massimo: | 100kg |
| Evidenziare |
prova di vibrazione della tavola dell'agitatore 3000N,Prova di vibrazione della tavola dell'agitatore dell'OEM,agitatore elettrodinamico 3000N |
||
Product Description

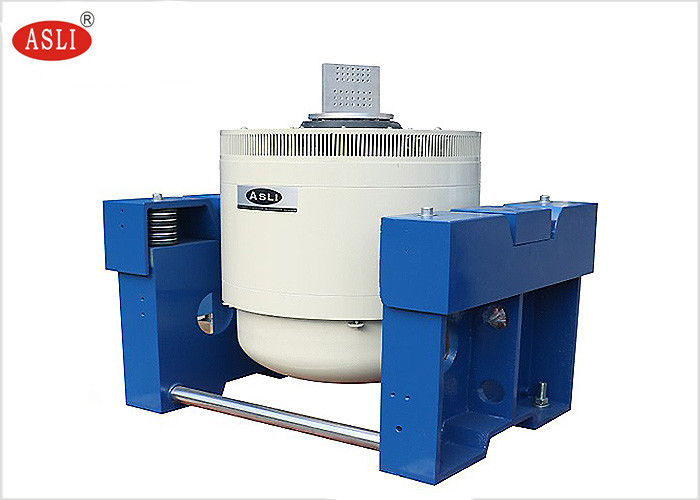

La tavola di vibrazione elettrodinamica IEC62133 UN38.3 3000N è un sistema di prova delle vibrazioni ad alte prestazioni progettato per la simulazione delle vibrazioni orizzontali e a tre assi.aerospaziale, industria automobilistica ed elettronica per valutare la durata e l'affidabilità dei prodotti in condizioni dinamiche.
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- cuscinetti a rulli a barre a rotazione con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione per un'elevata capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodità mobile per l'installazione.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
La macchina a vibrazione, il frusciatore elettrodinamico e il tavolo a vibrazione sono utilizzati in ambienti educativi, di ricerca e di laboratorio.cerchi di azione dello scheletro auto-generati, supporto aereo, cuscinetti a rulli, guida lineare, e isolamento trunnion tecnologia moderna avanzata, questi sistemi possono completare X, Y,Z prove di vibrazione sinusoidale a tre assi e prove di vibrazione casuale a banda largaEssi eseguono anche classici (mezzo seno, trapezoidale, onda dei denti di segatura) test di spettro di impulso e risposta allo shock.
Questi prodotti sono ampiamente utilizzati nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
| Parametro | Valore |
|---|---|
| Modello | ES-3 |
| Spinta sinusale | 300 kgf |
| Spinta casuale | 300 kgf |
| Spinta di impatto | 600 kgf |
| Intervallo di frequenza | 2 ¢2500 Hz |
| Continuato spostamento | 25 mm |
| Dislocamento di impatto | 25 mm |
| Velocità massima | 10,8 m/s |
| Accelerazione massima | 981 m/s2 |
| Diametro della bobina mobile | Φ150 mm |
| Permetti un momento eccentrico | > 196 N·m |
| Punto di connessione di carico | 6 punti |
| Massa equivalente delle parti in movimento | 3 kg |
| Dimensioni di vite dei banconi (standard) | M8 |

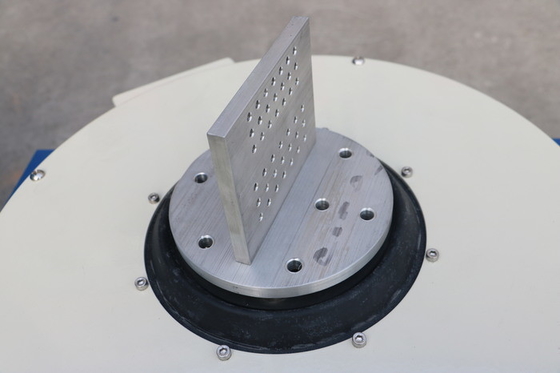

| Tabella di disposizione della vite (Diametro, circonferenza) | 8 su Φ100 mm, 8 su Φ200 mm |
| Frequenza di isolamento assiale | 3 Hz |
| Carico massimo | 120 kg |
| Percorso di flusso magnetico | < 1 mT |
| Dimensioni (senza imballaggio) (L×W×H) | 730 mm × 550 mm × 650 mm |
| Peso della tavola delle vibrazioni | 450 kg |

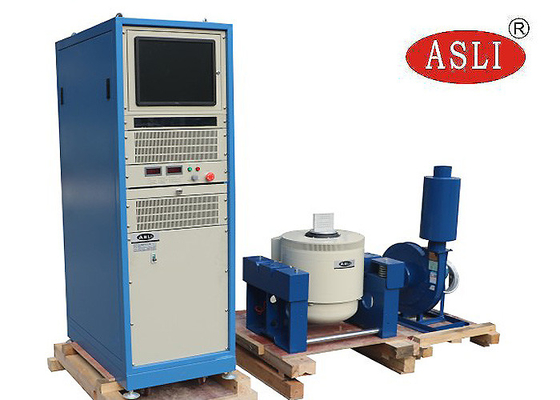

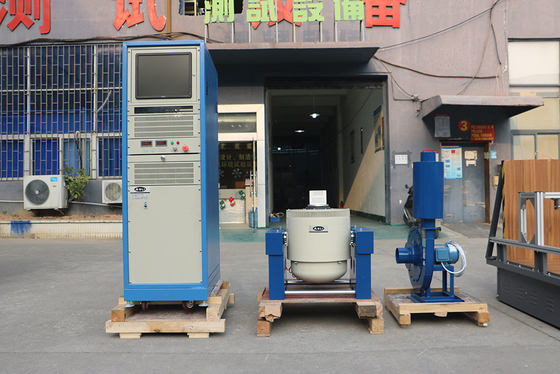

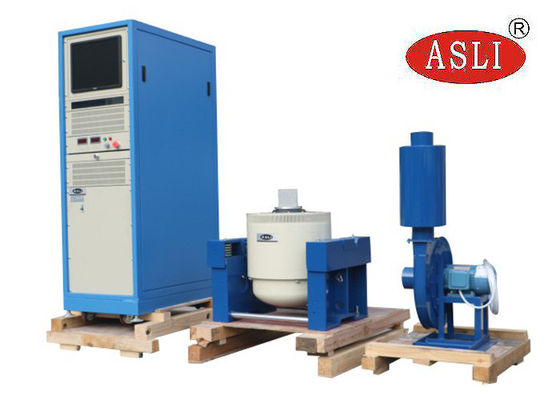

La macchina di prova delle vibrazioni elettromagnetiche ad alta frequenza è composta dai seguenti componenti:
- banco di prova per le vibrazioni
- Amplificatore di potenza
- Ventilatore di raffreddamento
- Tavolo scivolo
- Espansibile verticale
- All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, migliorando la capacità di carico e le prestazioni dell'intero banco della macchina.
- Il banco orizzontale e il banco a vibrazione sono di tipo integrale, con struttura perfetta e comodità di installazione e regolazione.
- Strada a pressione statica, a forma di V, con capacità di resistenza alla pendenza e al pregiudizio.
- Pompa di olio integrata, buona struttura e facile utilizzo.
Le pinze verticali di VT e le pinze specificate sono calcolate con precisione e progettate in modo elaborato per garantire al cliente le migliori prestazioni secondo standard di ingegneria perfetti.
