Apparecchiatura di collaudo di vibrazione di seno di 3 assi, macchina elettronica di vibrazione 60KN
Product Details
| Applicazione: | materiale, parti di automobili, imballaggi, prodotti per la casa | Voltaggio: | 380 V |
|---|---|---|---|
| Servizio post-vendita fornito: | Supporto tecnico video, supporto online, ingegneri disponibili per la manutenzione dei macchinari al | Garanzia: | 1 anno |
| Industrie applicabili: | industria della difesa, civile, apparecchi elettronici, automobilistica, ricambi, elettronica, aviaz | Nome del prodotto: | sistema di prova delle vibrazioni |
| Forza agitatrice: | 60kN | Adatto per: | Carico massimo 800 kg per gli articoli di prova |
| Gamma di frequenza: | 3~3500HZ | ||
| Evidenziare |
Prova di vibrazione di seno di 3 assi,Prova di vibrazione di seno 60KN,Macchina elettronica di vibrazione 60KN |
||
Product Description

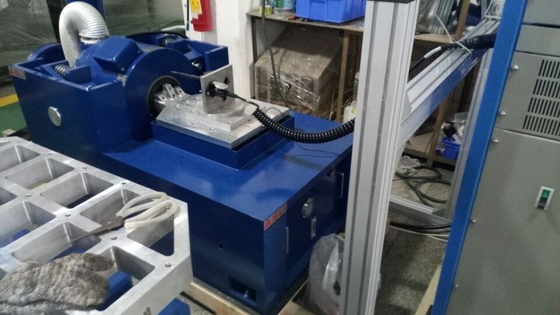

Sistema di prova di vibrazione sinusoidale a grande forza e alta frequenza progettato per applicazioni industriali e di laboratorio esigenti. Il modello ES-60 eroga una forza sinusoidale nominale di 60 kN con un intervallo di frequenza di 3-3500 Hz, adatto per test sugli assi X, Y e Z.
Per aiutarci a raccomandare il sistema di prova di vibrazione più adatto alla tua applicazione, ti preghiamo di preparare e inviare i seguenti dettagli con la tua richiesta:
- Descrizione del campione
- Massa di prova del campione
- Dimensioni del campione
- Profilo di prova (se disponibile)
- Accelerazione massima di prova
- Test in direzione X, Y, Z o solo test in direzione Z
| Parametro | Unità | Valore |
|---|---|---|
| Modello di sistema | — | ES-60 |
| Intervallo di frequenza | Hz | 3–3500 |
| Forza nominale (sinusoidale) | N | 60000 |
| Forza nominale (casuale) | N | 60000 |
| Forza nominale (urto) | N | 120000 |
| Accelerazione massima (sinusoidale) | m/s² | 1000 |
| Accelerazione massima (casuale) | m/s² rms | 1000 |
| Accelerazione massima (urto) | m/s² | 2000 |
| Velocità massima (sinusoidale) | m/s | 1.8 |
| Velocità massima (urto) | m/s | 1.8 |
| Spostamento massimo (p-p) | mm | 51 |
| Massa bobina mobile | kg | 60 |
| Dimensioni bobina mobile | mm | Dia 450 |
| Carico massimo | kg | 800 |
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (kg) | Bobina mobile (kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Scheletro dinamico ben progettato, con una frequenza di risonanza assiale di stadio superiore.
- Circuito a due magneti, bassa dispersione magnetica, struttura compatta e design razionale.
- Cuscinetti a rulli dell'asta a bilanciere dritti e corpo composito orientato all'importazione con rigidità, capacità di carico eccentrico.
- Base di isolamento del perno dedicata all'uso di ormoni, installazione di comoda mobilità.
- Tecnologia avanzata che si muove attorno al sistema per garantire alta affidabilità del cerchio dinamico.

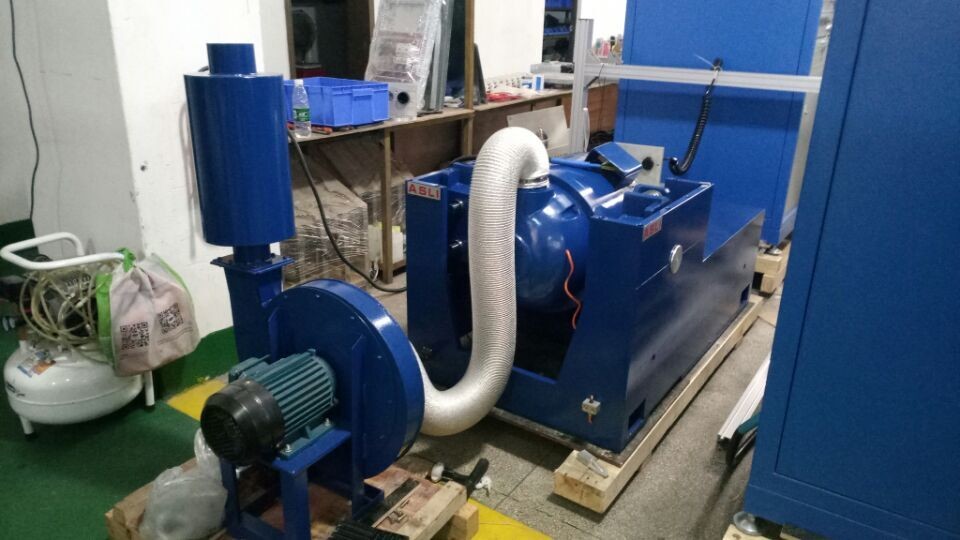

- Nuovo design del condotto e miglioramento dell'effetto di raffreddamento.
- Rigidità statica, rigidità dinamica del piccolo pallone del cuscinetto, aumento della capacità del tavolo vibrante, miglioramento delle prestazioni a bassa frequenza.
Product Highlights
Il tester di vibrazioni sinusoidali a 3 assi ES-60 offre una forza di 60 KN, 3-3500 Hz, capacità di carico di 800 kg. Ideale per test automobilistici, aeronautici, di difesa ed elettronici. Presenta raffreddamento avanzato, alta affidabilità, basse perdite. Include 1 anno di garanzia, supporto video/online, servizio tecnico all'estero.
