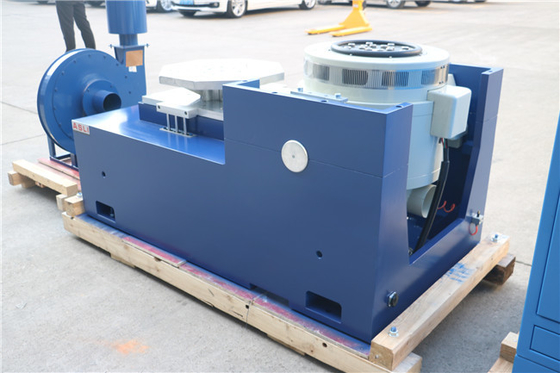

vibrazione elettrodinamica Shaker System For Auto Mobile di 10000N 3000Hz
Product Details
| forza sinusoidale: | 10000 N | Velocità: | 1,8 m/s |
|---|---|---|---|
| Spostamento: | 51 mm | Frequenza: | 3~3000 Hz |
| caricamento: | 270 kg | accelerazione: | 100G |
| armatura: | 240mm | ||
| Evidenziare |
sistema dell'agitatore di vibrazione 10000N,sistema dell'agitatore di vibrazione 3000Hz,agitatore elettrodinamico 10000N |
||
Product Description
L'High Frequency Vibration Shaker adotta tecnologie moderne avanzate tra cui una struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo,cuscinetti a rulli e guida linearePuò eseguire test di vibrazione sinusoidali a tre assi X, Y e Z e test di vibrazione casuale a banda larga,come pure le classiche prove di spettro di impulsi e di risposta allo shock (metà sine)È ampiamente utilizzato nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospazio, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici.
- Forza nominale:Forza sinusale 10000N; forza casuale 10000N; forza d'urto 20000N
- Intervallo di frequenza:3 Hz a 3000 Hz
- Modalità di frequenza di scansione:Lineare, logaritmica, spazzola avanti e indietro, frequenza fissa
- Frequenza di scansione:da 1 a 32767
- Tempo della frequenza di scansione:Frequenza fissa / singola 1 ‰ 3600 minuti; possono essere visualizzate curve di frequenza di scansione
- Accelerazione massima:1000 m/s2 (senza carico)
- Velocità massima:10,8 m/s
- Dislocazione massima:51 mm p-p (senza carico), doppio picco
- Dislocazione da impatto:51 mm
- Peso della bobina mobile:14 kg
- Ondata di vibrazione:Sine, casuale, shock
- Diametro della bobina mobile:Φ240 mm
- Dimensione del sistema di vibrazione:W1060 × H750 × D845 mm
- Peso del sistema di vibrazione:960 kg

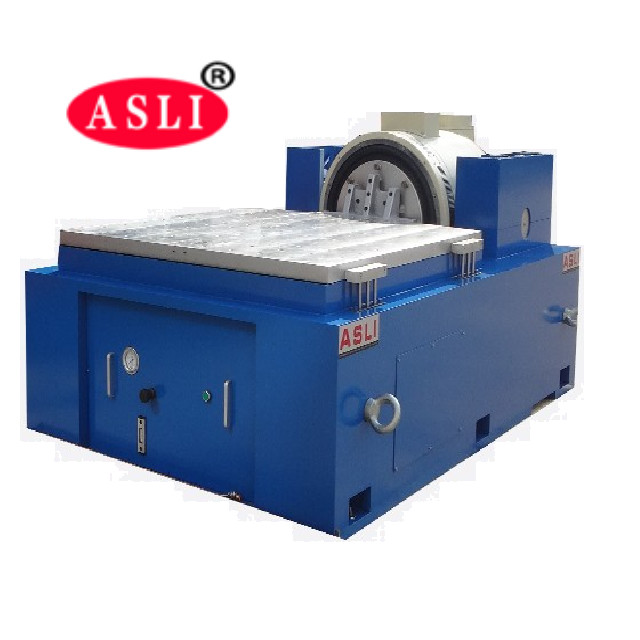

- Inclusi gli accessori:600 mm × 600 mm di espansore verticale e 600 mm × 600 mm di tavolo orizzontale
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

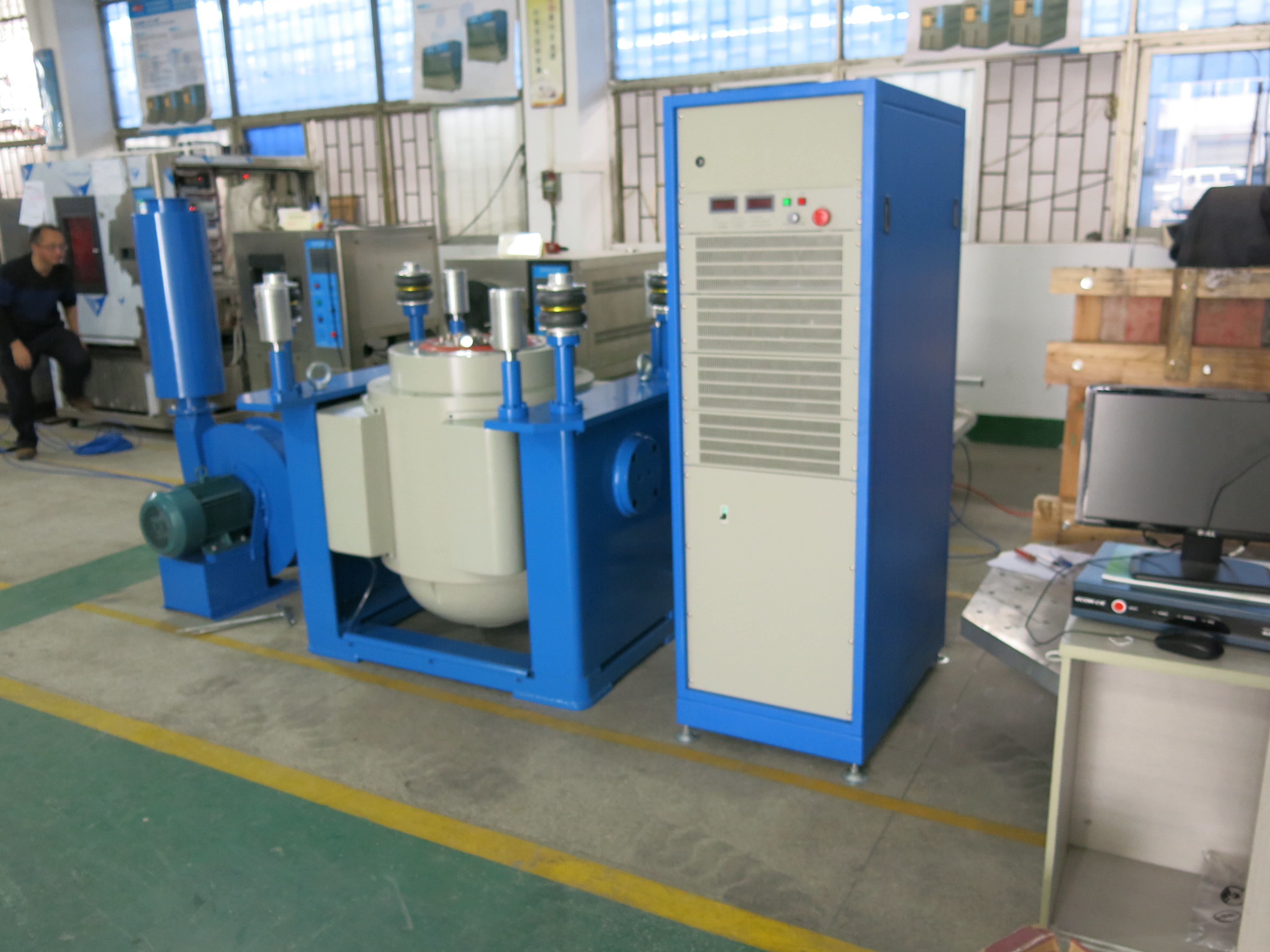

- Generatore di vibrazioni 1 set
- Controllatore di vibrazione 1 set
- Camera di connessione per la comunicazione 1 set
- DA-10 Amplificatore di potenza 1 set
- Potenza di eccitazione 1 pc
- Software del driver 1 set
- Sistema di raffreddamento 1 set
- Calcolatore industriale 1 set
- Stampa a colori 1 set (opzionale)
- Sensore dell'accelerazione (compresa la linea di uscita)
- Fabbricazione per vibrazioni 1 set (facoltativo, in base al campione di prova)

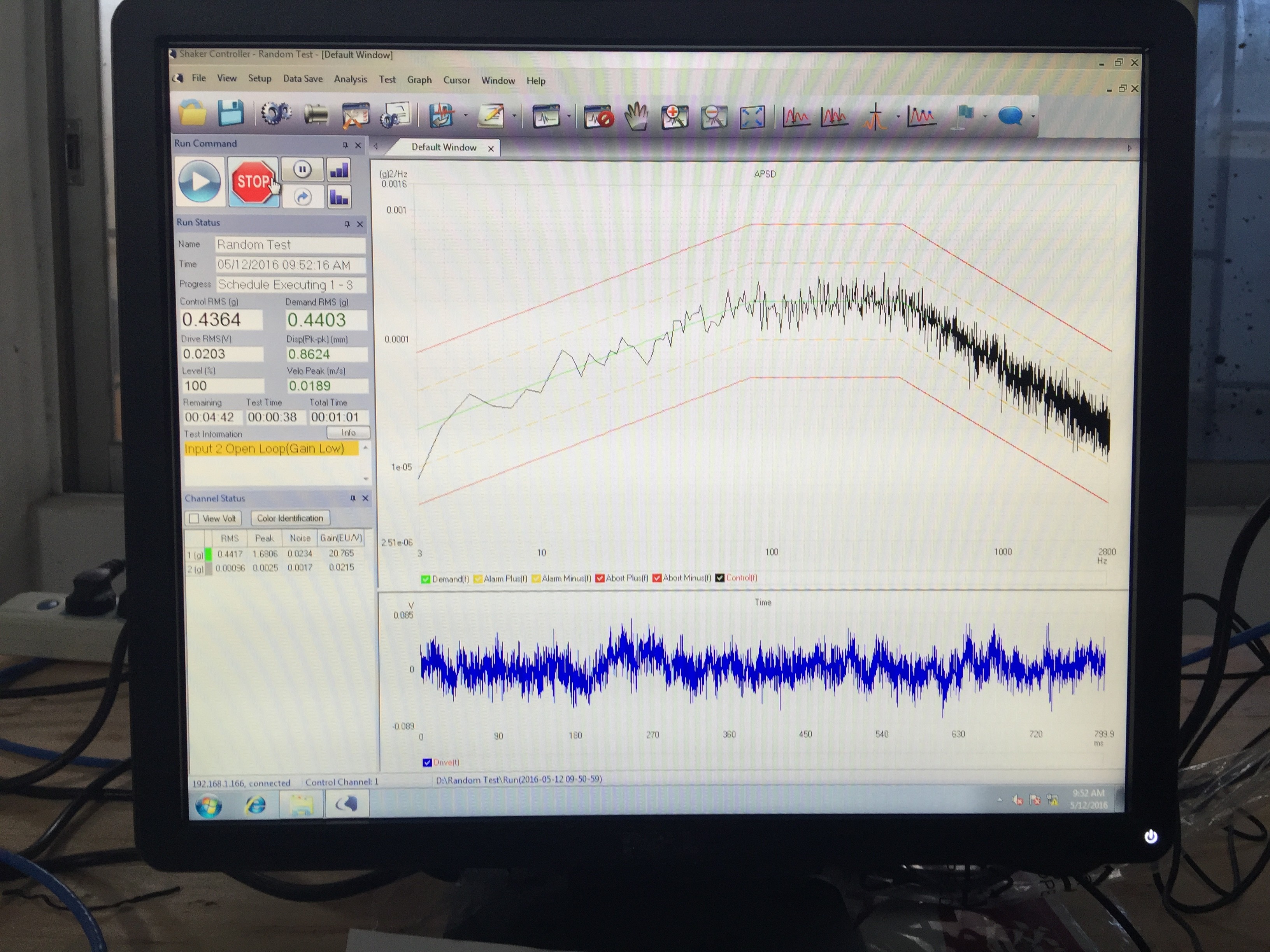

Il controllore di vibrazione è l'ultimo progetto della nostra azienda, che adotta un'architettura di sistema distribuito internazionale avanzata.Il suo nucleo è l'ultimo processore ad alta velocità a virgola mobile a 32 bit della serie TMS320 di TI. I rapporti di prova sono generati automaticamente in formato Word. Durante o dopo il test, il rapporto può essere modificato e quindi generato automaticamente o manualmente.

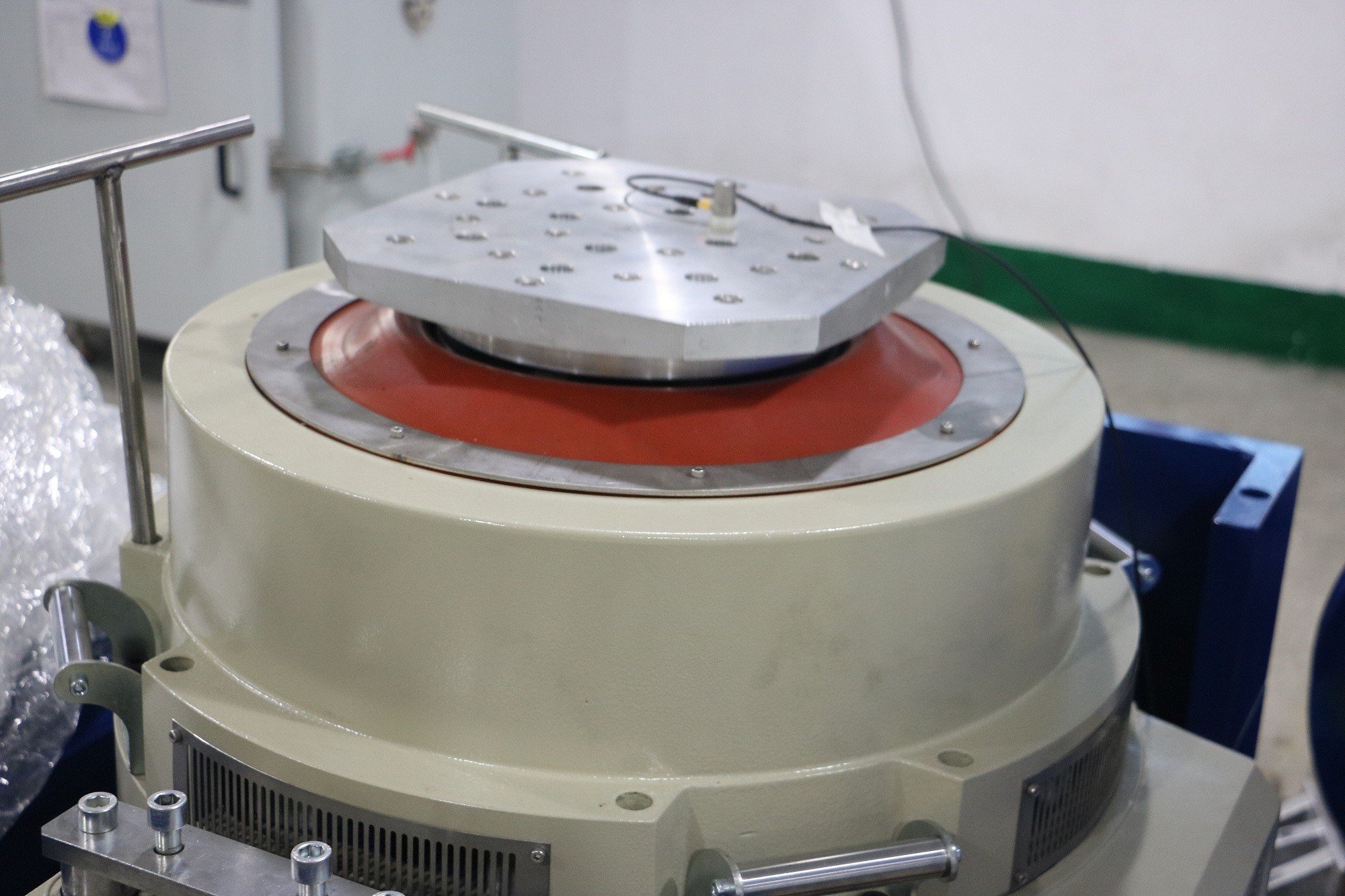

- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti con bassa perdita di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, con comodo impianto mobile.
- La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
