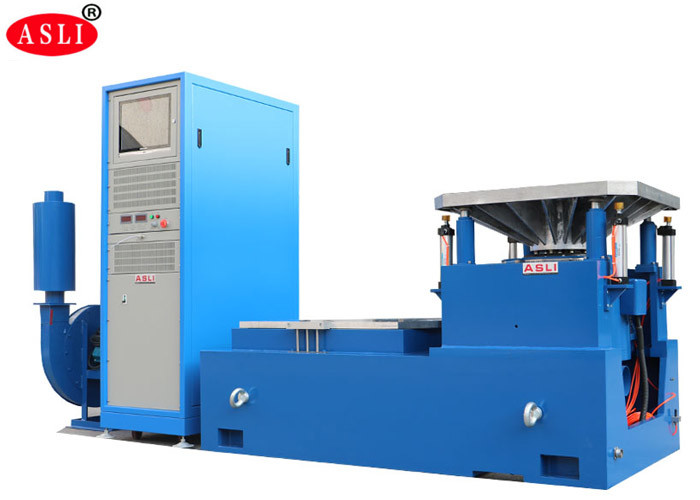

Agitatori Elettrodinamici Dinamici 3 Assi Diversi Attrezzatura di Prova per Vibrazioni Industriali Programmabile
Applicazione
L'agitatore per vibrazioni ad alta frequenza adotta la 'struttura a doppio circuito magnetico', 'cerchi d'azione dello scheletro auto-generati', 'supporto aeromobile' e 'cuscinetti a rulli e guida lineare', 'isolamento del perno' tecnologie avanzate moderne e tecnologie speciali, può essere completato in test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, per essere completato dal classico impulso (mezzo seno) e test dello spettro di risposta agli urti. È ampiamente utilizzato nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri campi.
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N;
(2) Intervallo di frequenza: da 3Hz a 3000Hz, frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
(3) Modalità di sweep di frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Numero di sweep di frequenza: da 1 a 32767
(5) Tempo di sweep di frequenza: frequenza fissa/singola 1-3600 minuti, le curve di sweep di frequenza possono essere visualizzate.
(6) Accelerazione massima 1000m/s2(senza carico)
(7) Velocità massima: 1,8 m/s
(8) Spostamento massimo: 51 mm p-p (senza carico), doppio picco
(9) Spostamento d'impatto: 51 mm
(10) Peso bobina mobile: 14 kg
(12) Onda di vibrazione: sinusoidale, casuale, urto
(13) Diametro bobina mobile: Φ240 mm
(14) Dimensioni sistema di vibrazione: L1060xH750xP845mm
(15) Peso sistema di vibrazione: 960KG
(16) Espansore verticale 600mm*600mm e tavola scorrevole orizzontale 600*600mm
Parametri Tecnici:
| Nome | Tavola vibrante per imballaggio/Tester per tavola vibrante per ricambi auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p)mm | Carico massimo (Kg) | bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1,8 | 51 | 1000 | 90 | Φ450 |

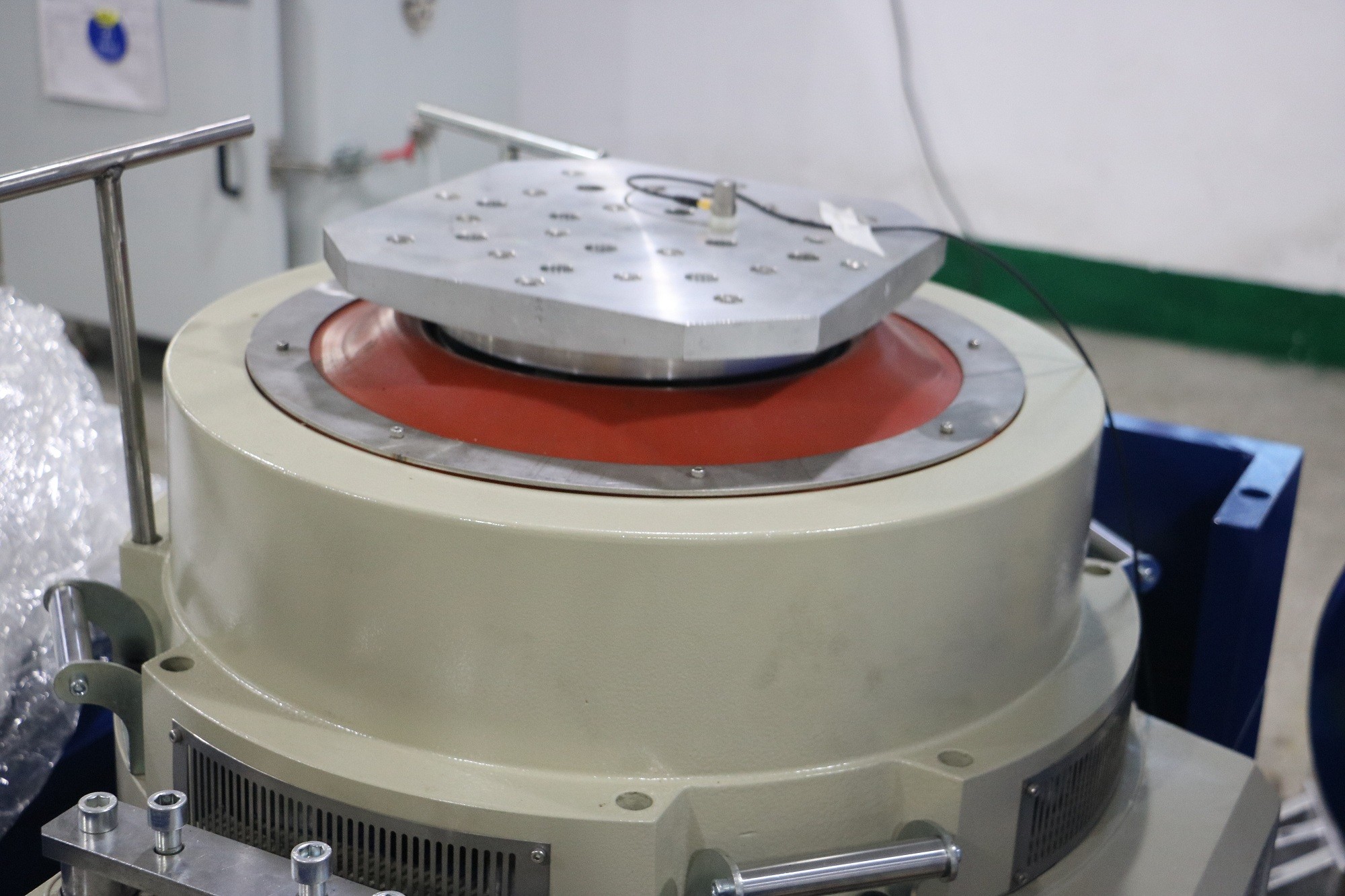

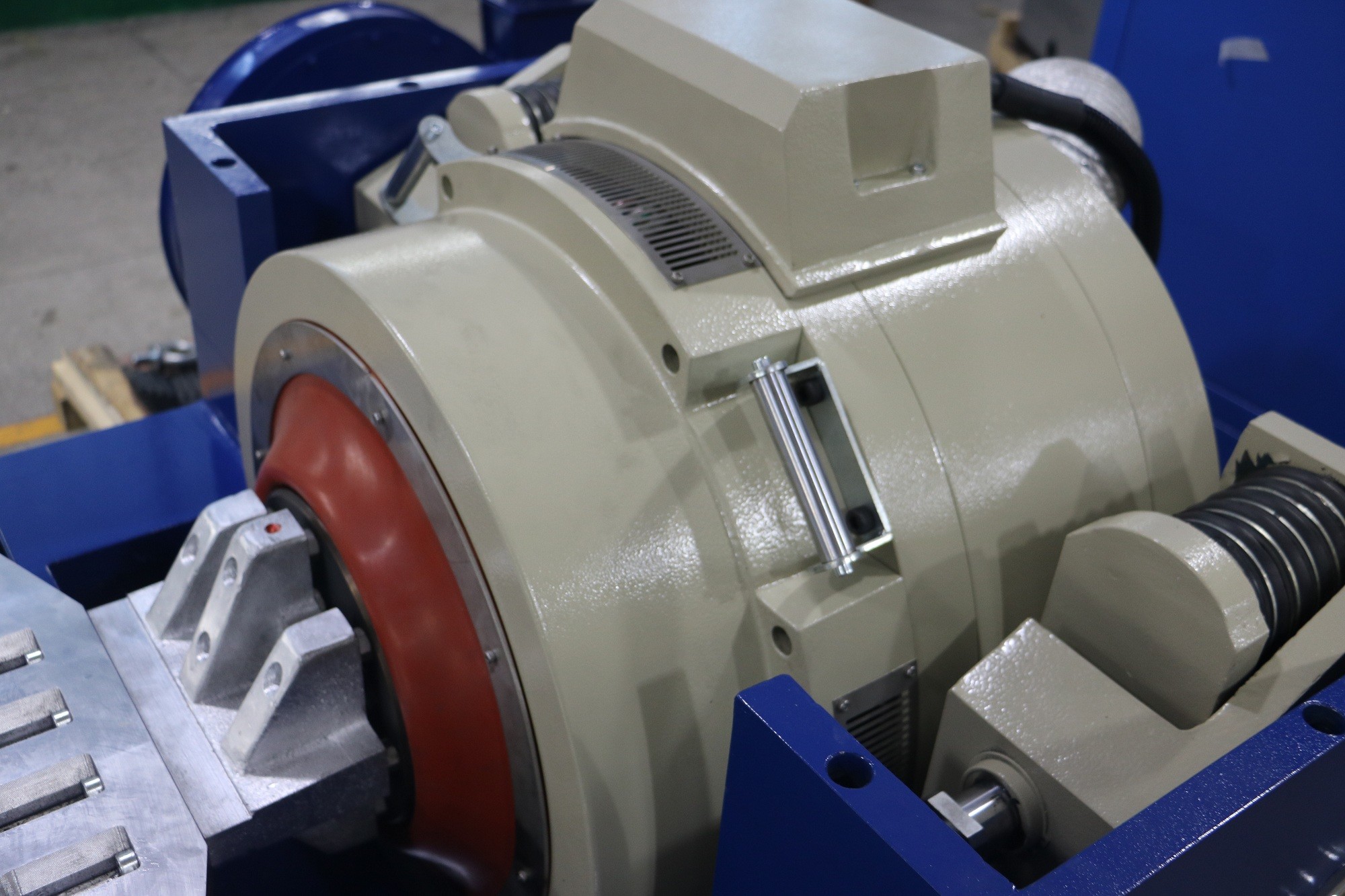

(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazioni 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-10 1 set
(5) Alimentazione di eccitazione 1 pezzo
(7) Software di pilotaggio 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
(10) Stampante a colori 1 set (opzionale)
(11) Sensore di accelerazione (inclusa linea di uscita) 1 pezzo
(12) Staffa di vibrazione 1 set (opzionale, secondo il campione di prova

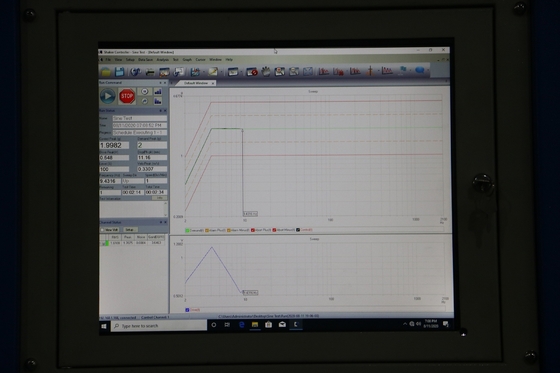

Controller di vibrazioni digitale
Il controller di vibrazioni è l'ultimo progetto della nostra azienda che adotta un'architettura di sistema distribuita avanzata a livello internazionale, e il suo nucleo è il più recente processore ad alta velocità a virgola mobile a 32 bit della serie TMS320 dell'azienda TI. Il rapporto di prova viene generato automaticamente in Word. Durante o dopo i test, il rapporto di prova può essere modificato e quindi generato automaticamente o manualmente.
