Tabella della prova di vibrazione 30KN, macchina della prova di vibrazione del trasporto 3500HZ
Product Details
| Applicazione: | materiale, parti di automobili, imballaggi, prodotti per la casa | Voltaggio: | 380 V |
|---|---|---|---|
| Servizio post-vendita fornito: | Supporto tecnico video, supporto online, ingegneri disponibili per la manutenzione dei macchinari al | Garanzia: | 1 anno |
| Industrie applicabili: | industria della difesa, civile, apparecchi elettronici, automobilistica, ricambi, elettronica, aviaz | Nome del prodotto: | sistema di prova delle vibrazioni |
| Forza agitatrice: | 30KN | Adatto per: | Elementi della prova 450kgs di carico massimo |
| Gamma di frequenza: | 3~3500HZ | ||
| Evidenziare |
Tavola della prova di vibrazione 30KN,Tavola della prova di vibrazione 3500HZ,Prova di vibrazione del trasporto 3500HZ |
||
Product Description

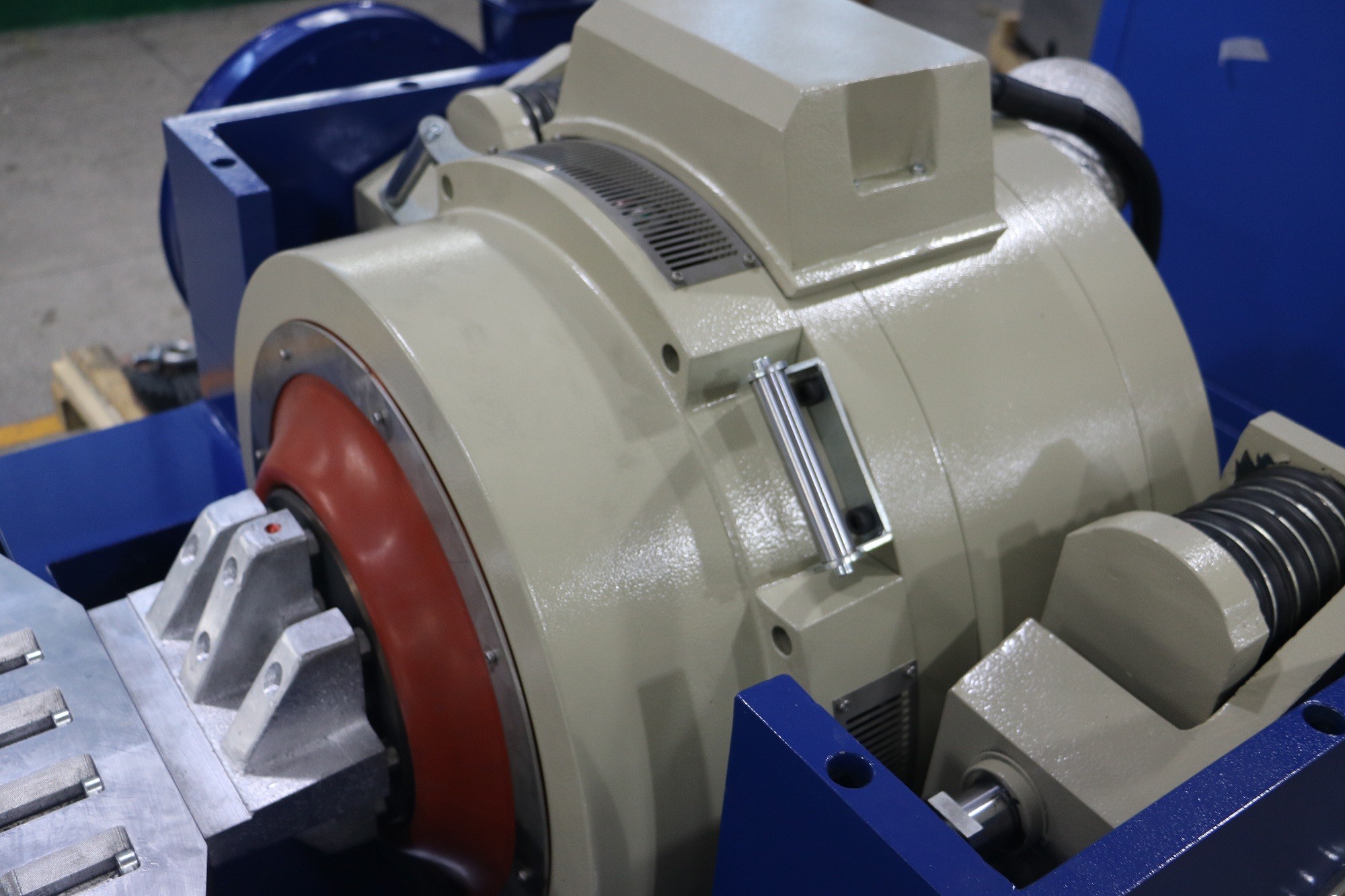

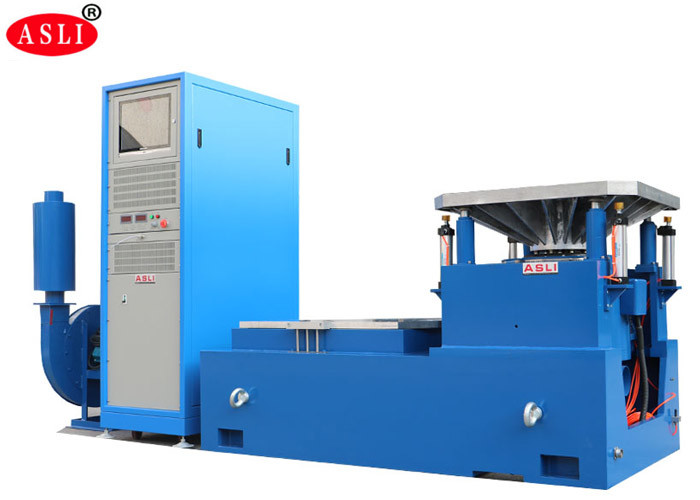

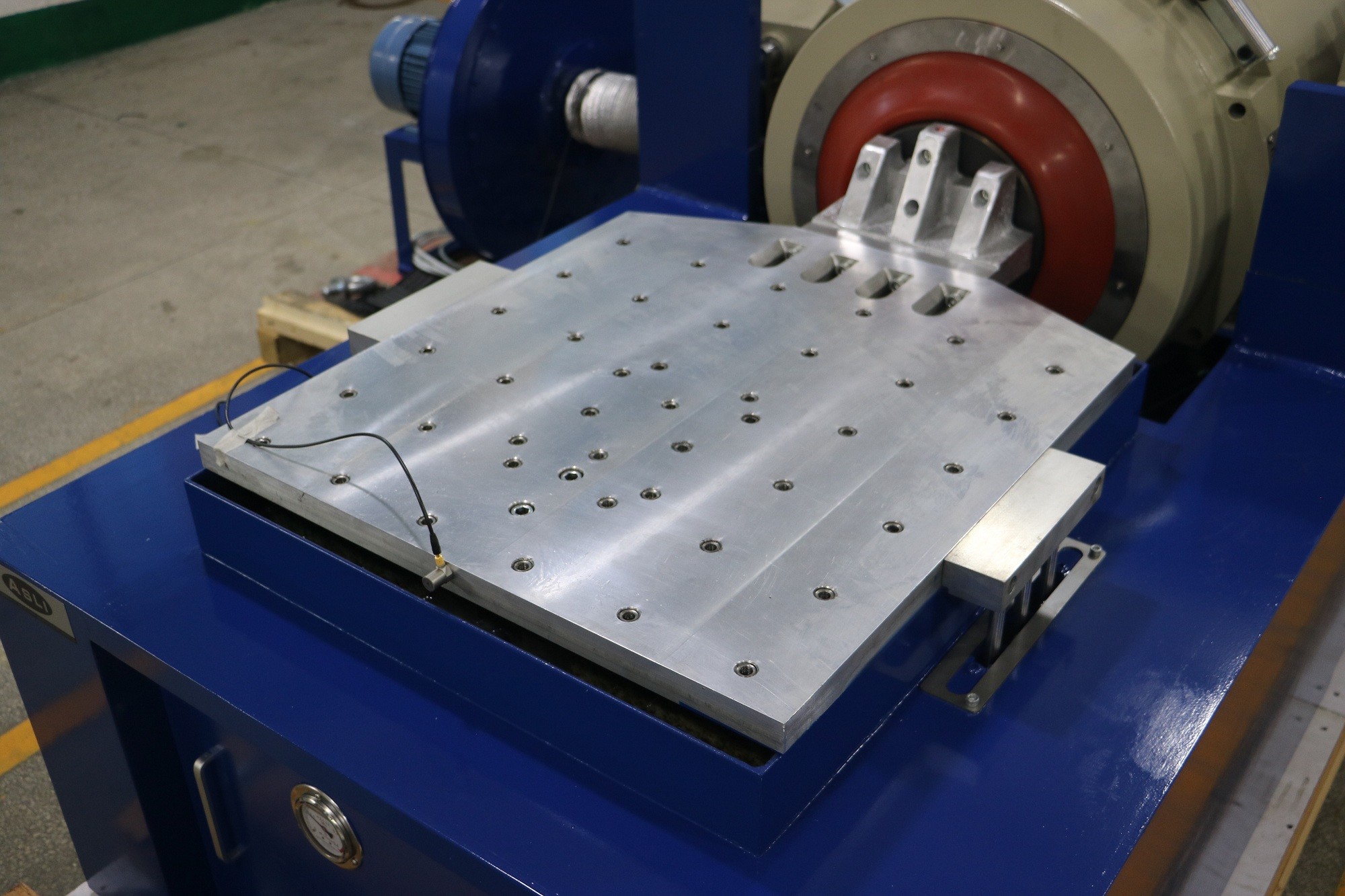

L'ES-30 e' un tavolo di prova per le vibrazioni di trasporto ad alte prestazioni progettato per simulare condizioni di vibrazione di trasporto reali.000 N e un intervallo di frequenza di 3 ‰ 3500 Hz, questo agitatore a direzione XYZ fornisce risultati affidabili e ripetibili per i test di affidabilità e durata del prodotto.
Per aiutarci a raccomandare il sistema di prova delle vibrazioni più adatto alla vostra applicazione, preparate e fornite i seguenti dettagli nella vostra richiesta:
- Descrizione dell'esemplare
- Massa di prova del campione
- Dimensioni del campione
- Profil di prova (se disponibile)
- Accelerazione massima richiesta per la prova
- Direzione di prova: assi X, Y, Z o solo asse Z
| Parametro | Unità | Valore |
|---|---|---|
| Modello di sistema | ️ | ES-30 |
| Intervallo di frequenza | Hz | 3 ¢ 3500 |
| Forza nominale (Sine) | N | 30,000 |
| Forza nominale (a caso) | N | 30,000 |
| Forza nominale (shock) | N | 60,000 |
| Accelerazione massima (Sino) | m/s2 | 1000 |
| Accelerazione massima (casuale) | m/s2 rms | 1000 |
| Accelerazione massima (shock) | m/s2 | 2000 |
| Velocità massima (seno) | m/s | 1.8 |
| Velocità massima (shock) | m/s | 1.8 |
| Dislocazione massima (p-p) | mm | 51 |
| Massa della bobina mobile | kg | 40 |
| Dimensione della bobina mobile | mm | Ø 450 |
| Carico massimo | kg | 100 |
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a roccia con orientamento della rigidità del corpo composito rettilineo e orientato all'importazione per un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- rigidità statica e rigidità dinamica del cuscinetto con effetto piccolo palloncino, aumentando la capacità della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Benvenuti a contattarci per il tavolo di prova delle vibrazioni dei trasporti, simulare la vibrazione dei trasporti, XYZ Direction Shaker.Il nostro team è pronto ad assistervi nella selezione del modello ottimale per le vostre esigenze di test.
