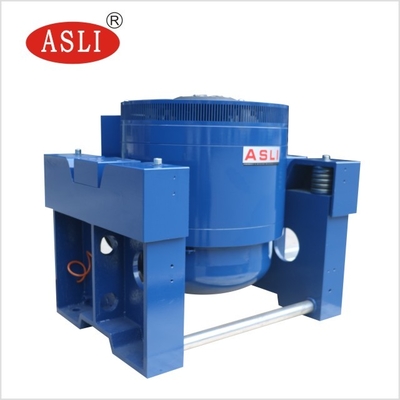

macchina della prova di vibrazione di spazzata di seno 380V, dispositivo di prova di vibrazione 3KN
Product Details
| Forza sinusoidale: | 3000n | Velocità: | 1,6 m/s |
|---|---|---|---|
| Direzione di vibrazione: | Verticale | Accelerazione: | 100 g |
| Frequenza: | 3 ~ 3500Hz | Energia: | 380 V 3 fase |
| Spostamento: | 25 mm | ||
| Evidenziare |
Prova di vibrazione di spazzata di seno 3KN,prova di vibrazione di spazzata di seno 380V,Dispositivo di prova di vibrazione 3KN |
||
Product Description

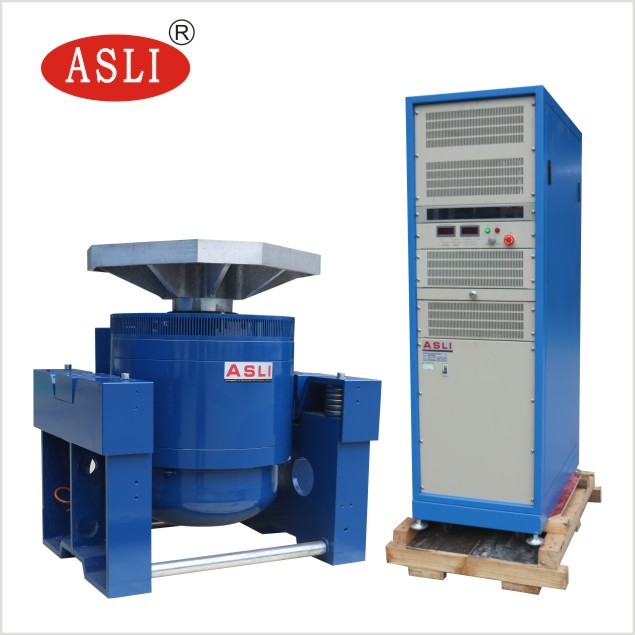

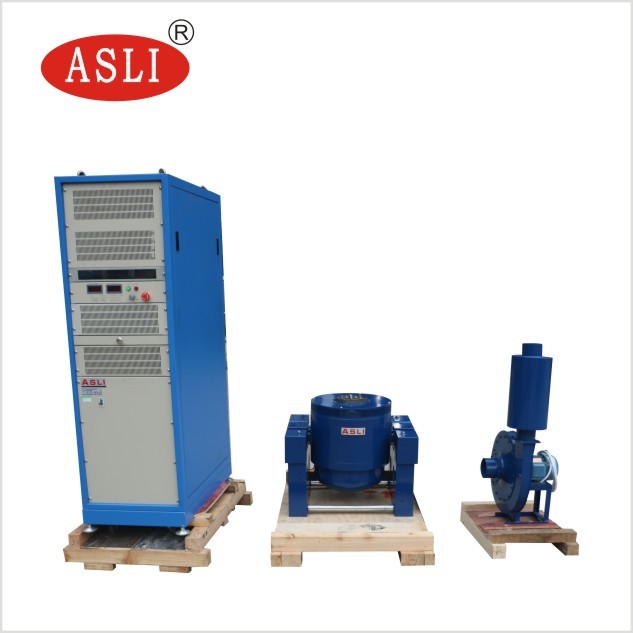

La Macchina per prove di vibrazione a spazzata sinusoidale da 380V è un dispositivo di prova a vibrazione elettodinamico da 3KN ad alte prestazioni, progettato per test di vibrazione a frequenza variabile e climatici precisi. In qualità di produttore leader di serie di tester di vibrazione ad alta frequenza elettodinamici e tester di fatica ad alta frequenza, integriamo tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogenerati a scheletro, supporto aerodinamico, cuscinetti a rulli con guida lineare e isolamento del perno. Questo sistema esegue test di vibrazione sinusoidale sugli assi X, Y e Z, test di vibrazione casuale a banda larga e test di impulsi classici (onda semi-sinusoidale, trapezoidale, a dente di sega) nonché test dello spettro di risposta agli urti.
Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Doppio circuito magnetico, bassa dispersione di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli dell'asta basculante dritti e corpo composito orientato alla rigidità, con capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso ormonale, con comoda installazione mobile.
- Il sistema mobile avanzato garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- Rigidità statica e rigidità dinamica del piccolo pallone del cuscinetto, aumentando la capacità del tavolo vibrante e migliorando le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- All'interno di una piccola panca di carico per realizzare un'accelerazione e una frequenza di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intera panca della macchina.

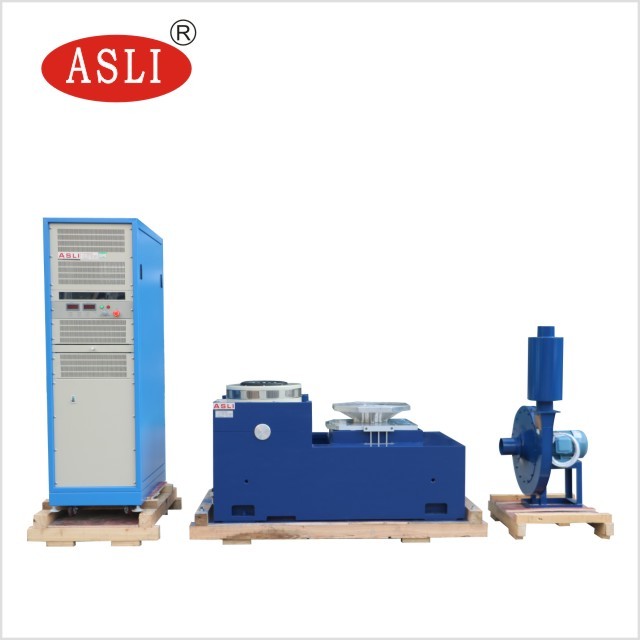

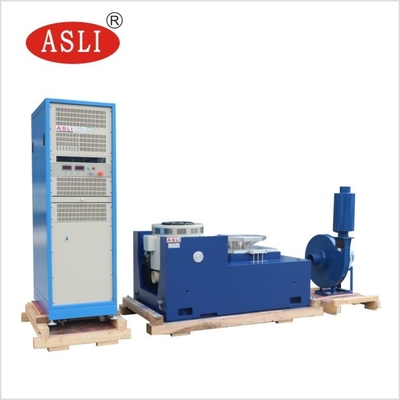

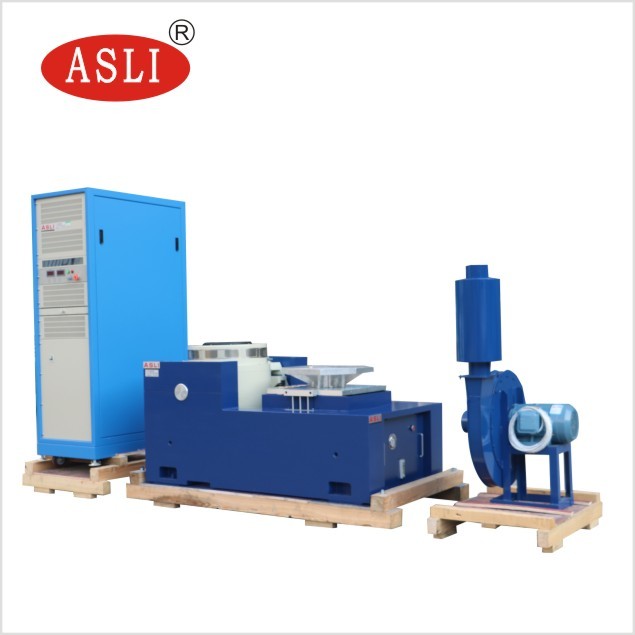

- La panca orizzontale e la panca vibrante sono di tipo integrale, con struttura perfetta e installazione e regolazione convenienti.
- Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
| Modello | Dimensioni della panca (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
La panca estesa verticale VT e i morsetti specificati sono calcolati con precisione ed elaborati per garantire che il cliente ottenga le migliori prestazioni secondo una struttura perfetta, materiali di alta qualità e lavorazione.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni della panca |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (panca rotonda) | 220 | 350 | Φ1200 |
