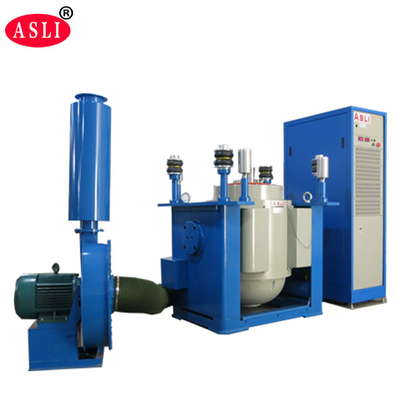

Tabella delle vibrazioni Strumenti professionali per parti di auto e controllo della qualità complessiva
Applicazione
"Squadratura a vibrazione ad alta frequenza" ha adottato la "struttura a doppio circuito magnetico", "cerchi di azione a scheletro auto-generati", "supporto aereo" e "rastrelli a rulli e guida lineare","isolamento a trunnion" tecnologia avanzata e speciale, può essere completato in prova di vibrazione sinusoidale a tre assi X, Y e Z e in prova di vibrazione casuale a banda larga, da completare con la classica prova di spettro di risposta a impulsi e scosse (metà seno).E' ampiamente usato nella difesa nazionale., armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici, comunicazioni, elettrodomestici e altri settori.

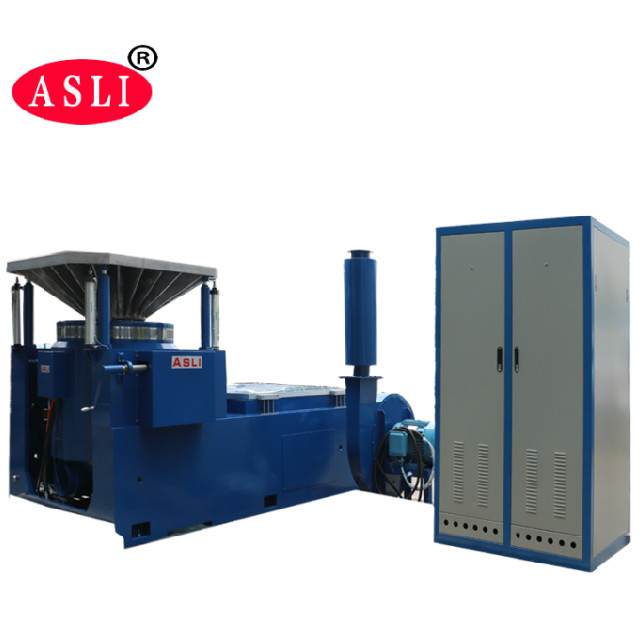

Sul sistema di vibrazione
(1) struttura di doppio circuito magnetico per garantire un'alta intensità del campo magnetico e ridurre le perdite di flusso;
La struttura speciale di degassaggio può ridurre le perdite di flusso a meno di 1 mt
(2) molle di tipo U, rulli e cuscinetti lineari per una forte resistenza al carico di deflessione
(3) Le molle d'aria sono utilizzate per l'isolamento dalle vibrazioni; i sistemi di vibrazione funzionano costantemente anche con carichi pesanti;
Non è necessario fondamento speciale
(4) Sono previsti dispositivi di protezione per sovra-calore, sovra-carico, sovra-corrente, sovra-tensione e
eccesso di spostamento del misuratore di vibrazioni;
Dispositivi di protezione della rete elettrica per sovratensione, sottotensione, mancanza di fase;
Potenza motrice,limite di corrente, avviamento morbido, sovra-temperatura, cortocircuito, protezione contro i guasti del modulo
(5) Può eseguire test sinusoidali, casuali, di impatto ambientale
(6) Questo sistema richiede poco per le fluttuazioni di tensione, ≤ ± 10% è OK
(7) Questo sistema ha pochi requisiti per la resistenza di messa a terra, ≤4Ω è OK
(8) Alta affidabilità, particolarmente indicata per il funzionamento a lungo termine
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N;
(2) Intervallo di frequenza: da 3 Hz a 3000 Hz, frequenza fissa, spazzatura avanti e indietro, seno, casuale, shock
(3)Modo di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
(4) Frequenza di scansione: da 1 a 32767
(5)Tempo di frequenza di scansione: frequenza fissa/unico 1-3600 minuti, possono essere visualizzate le curve di frequenza di scansione.
(6) Accelerazione massima 1000 m/s2(senza carico)
(7) Velocità massima: 1,8/s
(8) Dislocamento massimo: 51 mmp-p (senza carico), doppio picco
(9)Spostamento d'impatto: 51 mm
(10)Peso della bobina di movimento:14kg
(12) Onda di vibrazione: seno, casuale, scossa
(13)Diametro della bobina mobile: Φ240 mm
(14) Dimensione del sistema di vibrazione: W1060xH750xD845mm
(15) Peso del sistema di vibrazione: 960 kg

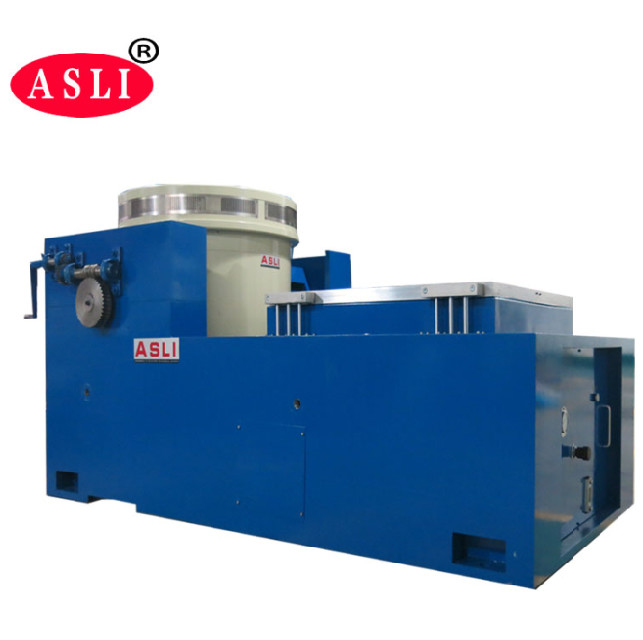

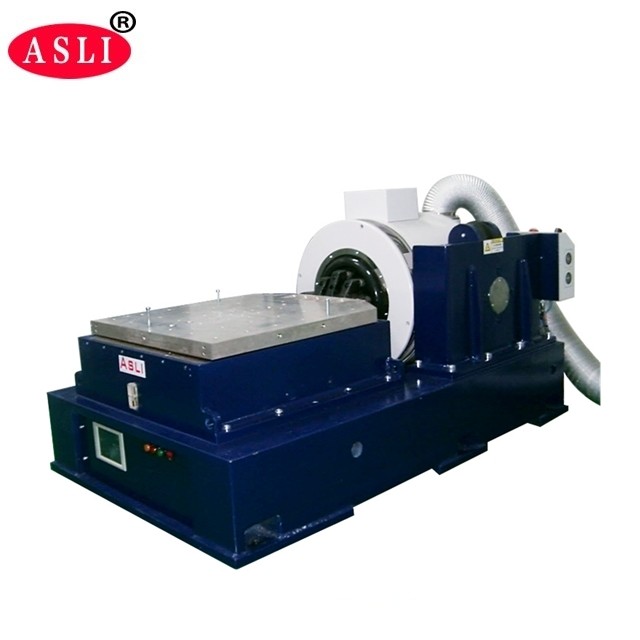

(16) espansore verticale da 600 mm*600 mm e tavolo a scivolo orizzontale da 600 mm*600 mm
Parametri tecnici:
| Nome | Tavola di imballaggio/testatore di vibrazioni per parti di auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale ((m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | bobina mobile (Kg) | Dimensione della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazione 1 set
(3) Camera di connessione di comunicazione 1 set
(4)DA-10 Amplificatore di potenza 1 set
(5) Potenza di eccitazione 1 pc
(7)Software del driver 1 set
(8)Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
(10) Stampa a colori 1 set (facoltativo)
(11) Sensore di accelerazione (comprese le linee di uscita) 1 pc
(12) Fabbricazione per vibrazioni 1 set (facoltativo, secondo il campione di prova)
Controller di vibrazione digitale
Controller di vibrazione è l'ultimo progetto della nostra azienda
che adotta un sistema distribuito internazionale avanzato
L'architettura, e il suo nucleo è l'ultima serie TMS320
Processore ad alta velocità a virgola mobile a 32 bit di TI
La relazione di prova viene generata automaticamente in
Microsoft Word. Durante o dopo il test, il
il rapporto di prova può essere modificato e quindi generato
automaticamente o manualmente.
