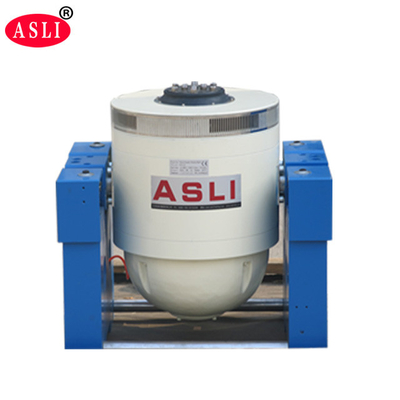

macchina elettrodinamica per prove di vibrazione ad alta frequenza con tavola in lega di magnesio
Applicazione
Lo scuotitore per vibrazioni ad alta frequenza adotta tecnologie moderne e speciali avanzate come 'struttura a doppio circuito magnetico', 'anelli di azionamento con scheletro autogenerato', 'supporto pneumatico', 'cuscinetti a rulli e guida lineare' e 'isolamento a perno'. È in grado di eseguire test di vibrazione sinusoidale su tre assi X, Y, Z e test di vibrazione casuale a banda larga, nonché classici test di impulso (semisinusoidale) e spettro di risposta all'urto. È ampiamente utilizzato nella difesa nazionale, negli armamenti, nell'aviazione, nell'aerospazio, nelle telecomunicazioni, nell'elettronica, negli apparecchi elettrici, nelle comunicazioni, negli elettrodomestici e in altri settori.
(1) Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N;
(2) Gamma di frequenza: da 3Hz a 3000Hz, frequenza fissa, sweep avanti e indietro, sinusoidale, casuale, urto
(3) Modalità di sweep in frequenza: lineare, logaritmica, sweep avanti e indietro, frequenza fissa
(4) Numero di sweep in frequenza: da 1 a 32767
(5) Tempo di sweep in frequenza: frequenza fissa/singola 1-3600 min, visualizzazione delle curve di sweep in frequenza.
(6) Accelerazione max. 1000m/s2 (senza carico)
(7) Velocità max.: 1.8/s
(8) Spostamento max.: 51 mmp-p (senza carico), doppio picco
(9) Spostamento d'urto: 51 mm
(10) Peso della bobina mobile: 14 kg
(12) Onda di vibrazione: sinusoidale, casuale, urto
(13) Diametro della bobina mobile: Φ240 mm
(14) Dimensioni del sistema di vibrazione: L1060xA750xP845mm
(15) Peso del sistema di vibrazione: 960 KG

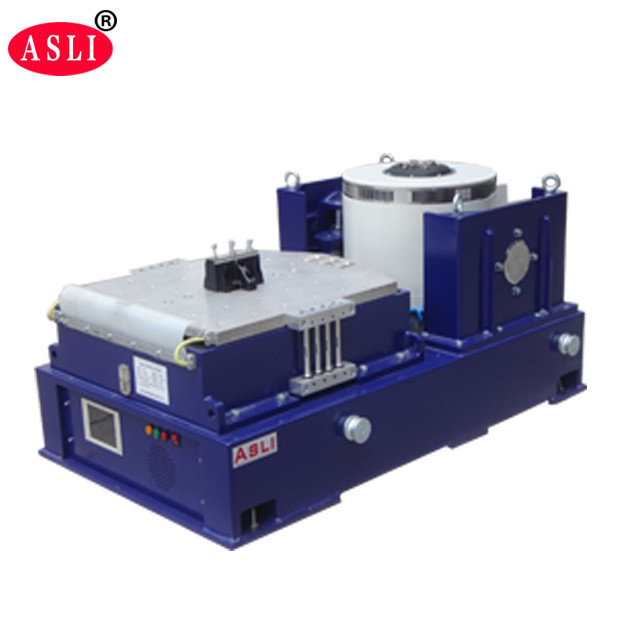

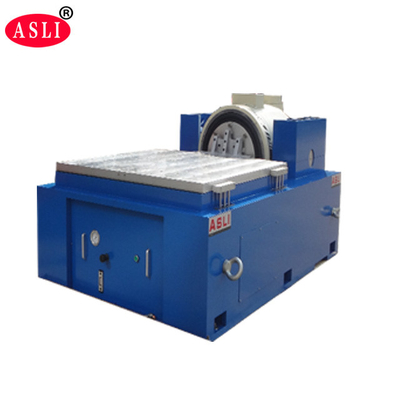

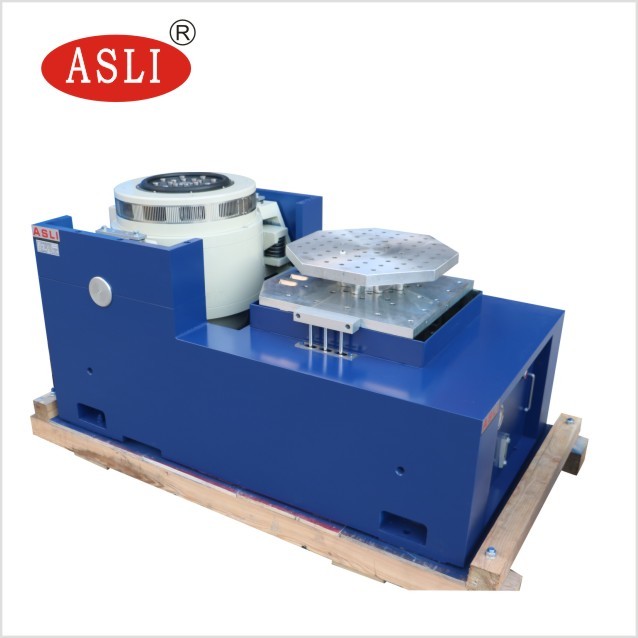

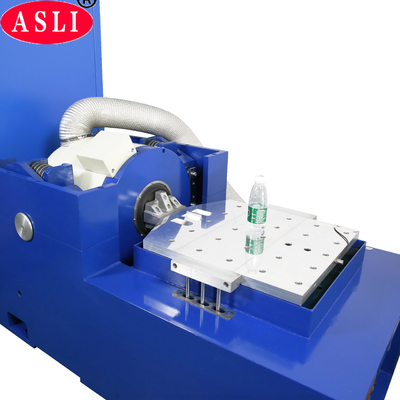

(16) Espansore verticale 600mm*600mm e tavola di scorrimento orizzontale 600*600mm
Parametri tecnici:
| Nome | Tavola vibrante per imballaggi / Tester a tavola vibrante per ricambi auto | ||||||||
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Gamma di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico max. (kg) | bobina mobile (kg) | Dimensioni della bobina mobile (mm) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
(1) Generatore di vibrazioni 1 set
(2) Controller di vibrazione 1 set
(3) Camera di connessione di comunicazione 1 set
(4) Amplificatore di potenza DA-10 1 set
(5) Alimentatore di eccitazione 1 pz
(7) Software driver 1 set
(8) Sistema di raffreddamento 1 set
(9) Computer industriale 1 set
(10) Stampante a colori 1 set (Opzionale)
(11) Sensore di accelerazione (incluso cavo di uscita) 1 pz
(12) Dispositivo di fissaggio per vibrazioni 1 set (opzionale, in base al campione di prova
Controller digitale di vibrazioni
Il controller di vibrazioni è l'ultimo modello progettato dalla nostra azienda
che adotta un'architettura avanzata a sistema distribuito di livello
internazionale, e il cui nucleo è il più recente processore ad alta velocità a virgola mobile a 32 bit
della serie TMS320 dell'azienda
TI. Il report di prova viene generato automaticamente in
Word. Durante o dopo la prova, il
report di prova può essere modificato e quindi generato
automaticamente o manualmente.
