macchina di prova di vibrazione 1.8m/S, 1000kg. F Shaker For Lab meccanico

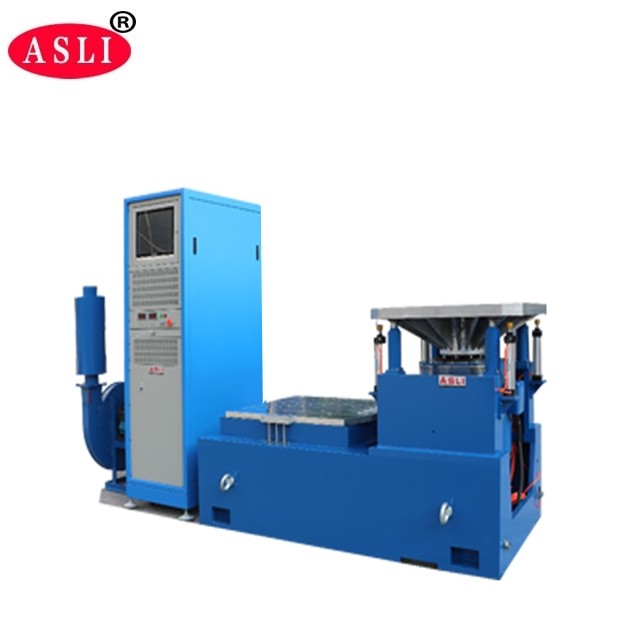

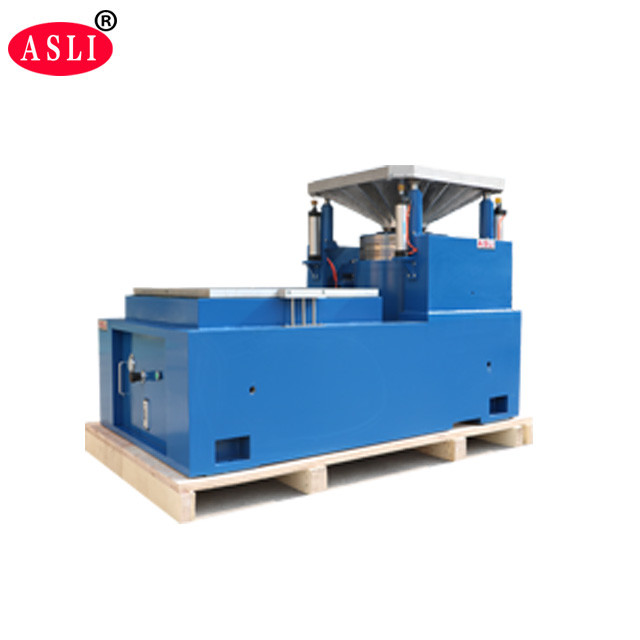

Il tester di vibrazione ad alta frequenza per scatti meccanici è una macchina di prova di vibrazione a tre assi (XYZ) progettata per test sinusoidali, casuali a banda larga e di scossa precisi.Costruito su una struttura a doppio circuito magnetico con cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare, e isolamento del trunnion, offre prestazioni affidabili in ambienti di laboratorio e industriali esigenti.

Questo vibratore ad alta frequenza è ampiamente utilizzato nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.,Test di vibrazione sinusoidale a tre assi Y e Z, test di vibrazione casuale a banda larga, test classici di impulso semisinoide e test dello spettro di risposta allo shock.

• Forza nominale: forza sinusoidale 10000N; forza casuale 10000N; forza d'urto 20000N
• Intervallo di frequenza: da 3 Hz a 3000 Hz frequenza fissa, spazzatura avanti e indietro, modalità seno, casuale e shock
• Modalità di scansione a frequenza: lineare, logaritmica, scansione avanti e indietro, frequenza fissa
• Tempo di scansione della frequenza: da 1 a 32767
• Tempo di frequenza di scansione: frequenza fissa / singola 1 ‰ 3600 min; possono essere visualizzate le curve di frequenza di scansione
• Accelerazione massima: 1000 m/s2 (senza carico)
• Velocità massima: 1,8 m/s
• Dislocamento massimo: 51 mm p-p (senza carico), doppio picco
• Dislocazione di impatto: 51 mm
• Peso della bobina mobile: 14 kg
• Ondata di vibrazione: seno, casuale, shock
• Diametro della bobina mobile: Φ240 mm
• Dimensione del sistema di vibrazione: W1060 × H750 × D845 mm
• Peso del sistema di vibrazione: 960 kg

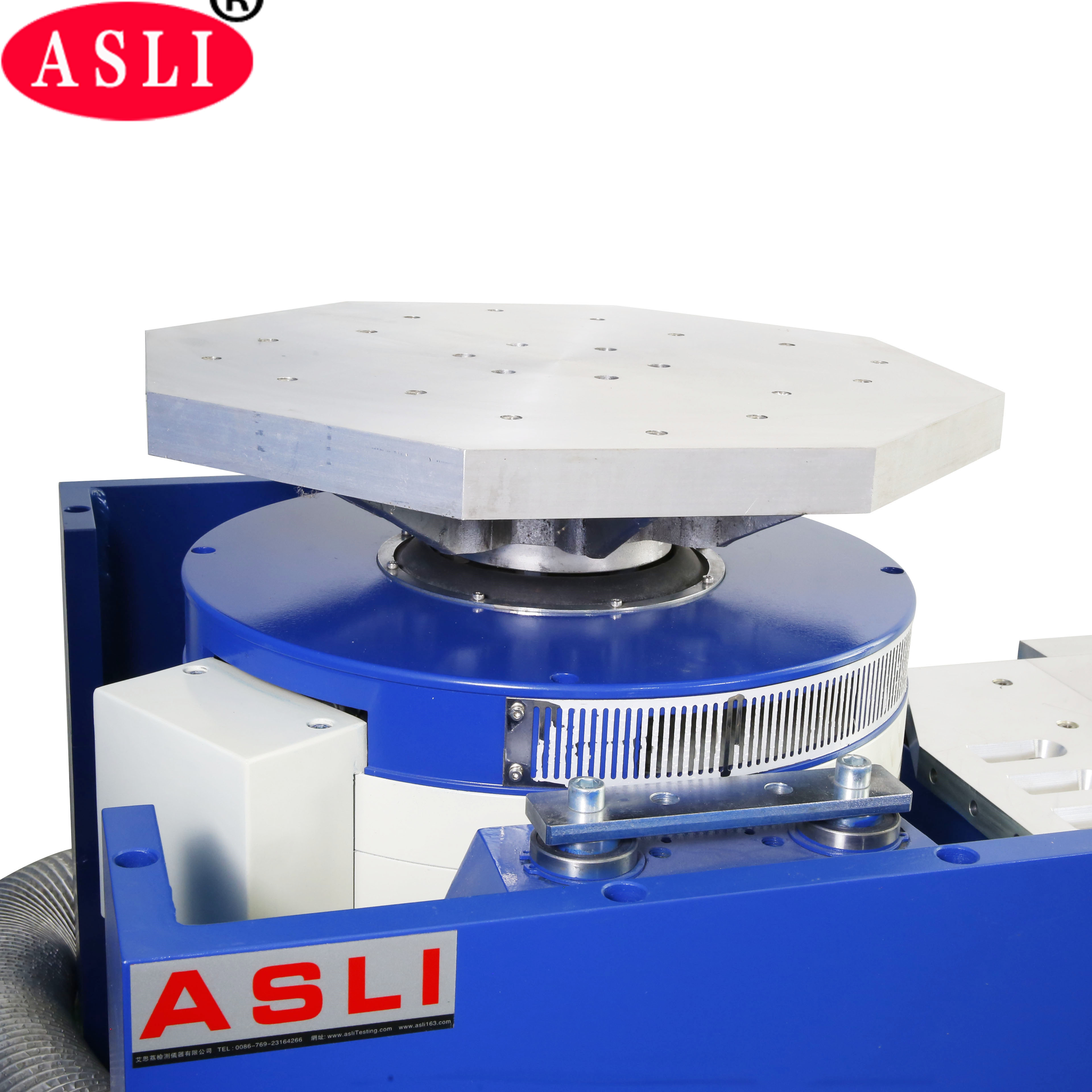

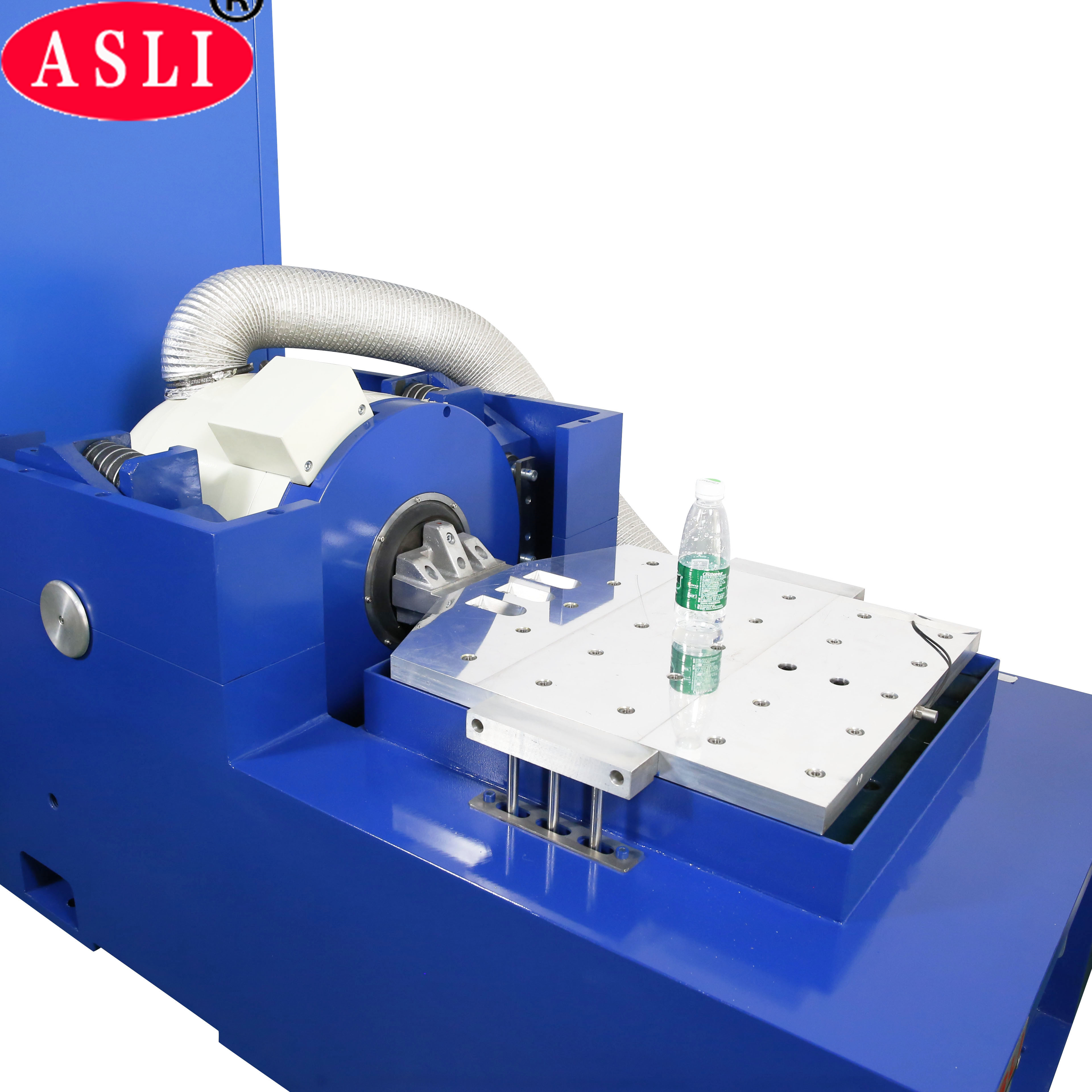

• Include un amplificatore verticale di 600 mm × 600 mm e un tavolo orizzontale di 600 mm × 600 mm

Il modello ES-10 (sottolineato) corrisponde alla configurazione descritta nel presente elenco dei prodotti.

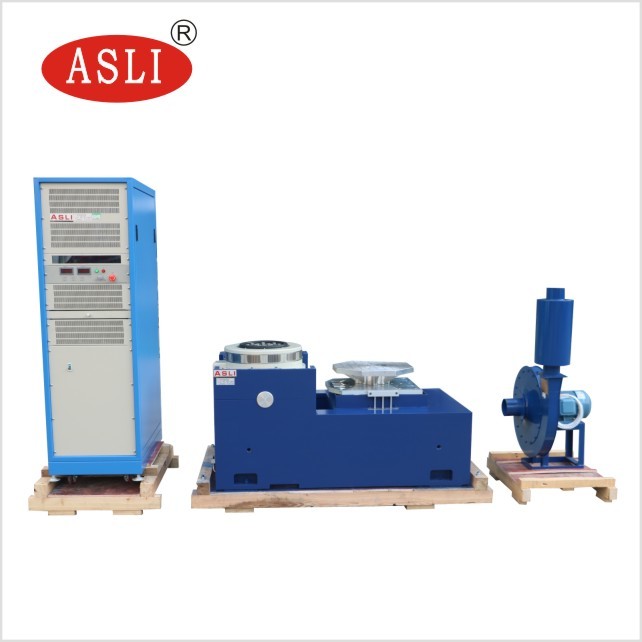

1. Generatore di vibrazioni 1 set
2. Controllatore di vibrazione 1 set
3. Camera di connessione per la comunicazione 1 set
4. DA-10 Amplificatore di potenza 1 set
5. Potenza di eccitazione 1 pc
6. Software del driver 1 set
7. Sistema di raffreddamento 1 set
8. Calcolatore industriale 1 set
9. Stampa a colori 1 set (opzionale)
10. Sensore dell'accelerazione (compresa la linea di uscita)
11. Fabbricazione per vibrazioni 1 set (facoltativo, in base al campione di prova)

Il controllore di vibrazione è l'ultimo progetto della nostra azienda, che adotta un'architettura di sistema distribuito avanzato internazionale.Il suo nucleo è l'ultimo processore ad alta velocità a virgola mobile a 32 bit della serie TMS320 di TI. I rapporti di prova sono generati automaticamente in formato Word. Durante o dopo il test, il rapporto può essere modificato e quindi generato automaticamente o manualmente.

1. Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2. Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
3. Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono una forte capacità di carico eccentrica.
4. Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
5. La tecnologia avanzata del sistema di movimentazione garantisce un'elevata affidabilità del cerchio dinamico.
6. Il nuovo design dei condotti migliora l'effetto di raffreddamento.
7. La rigidità statica e la rigidità dinamica del piccolo palloncino portante aumentano la capacità di carico della tavola di vibrazione e migliorano le prestazioni a bassa frequenza.
