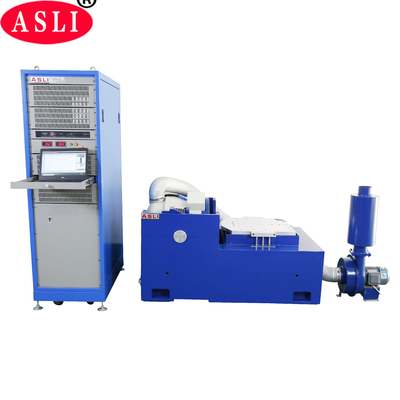

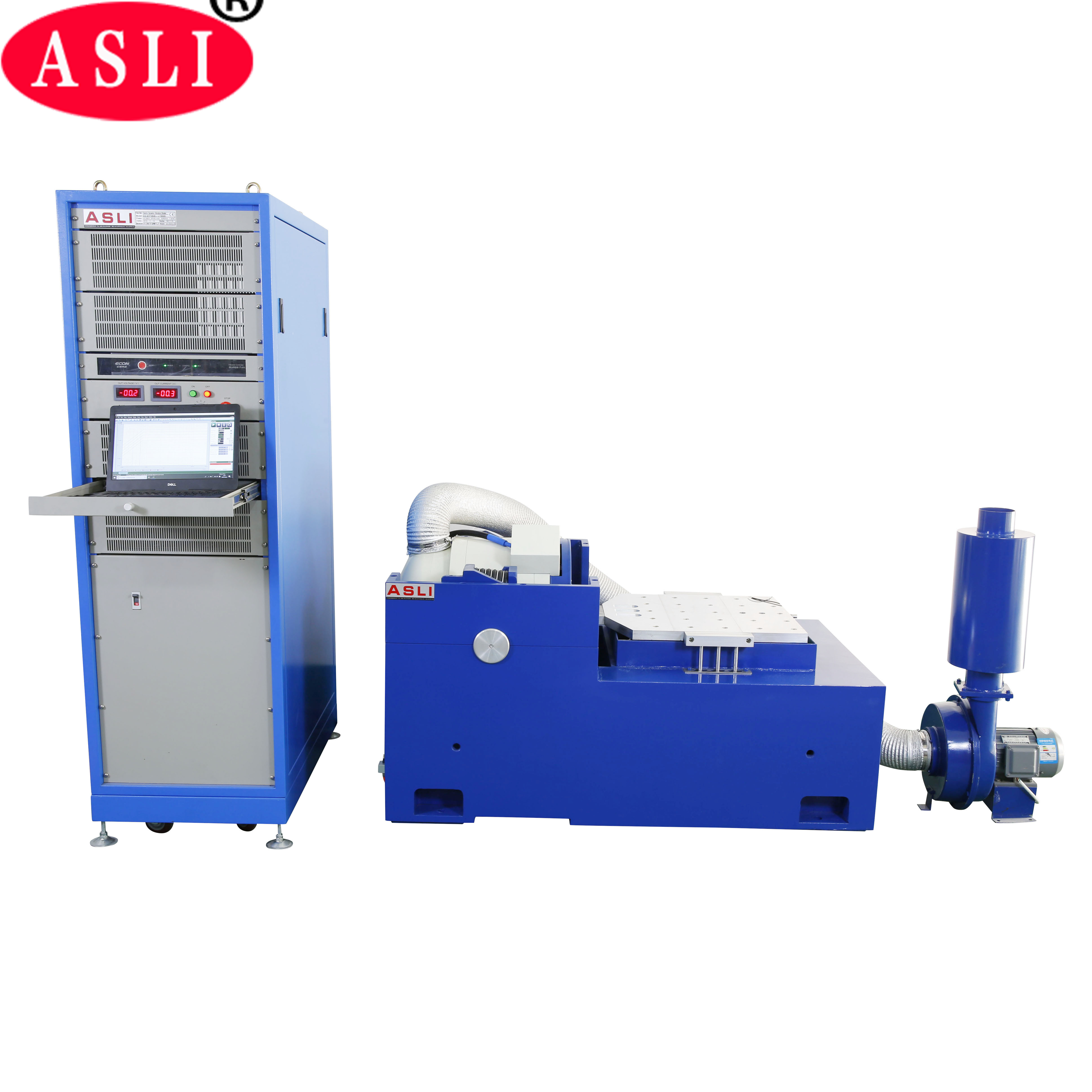

Una tavola vibrante elettrodinamica di 3 assi di ISTA 6000N per il telefono cellulare
Product Details
| forza sinusoidale: | 6000 N | Velocità: | 1,6 m/s |
|---|---|---|---|
| Spostamento: | 25 mm | Frequenza: | 3~3500HZ |
| caricamento: | 180 kg | accelerazione: | 100G |
| armatura: | 230 mm | ||
| Evidenziare |
Tavola di vibrazioni elettrodinamiche a 6000 N,Tavola di vibrazione a 3 assi per telefono cellulare,Tabella di vibrazione ISTA con garanzia |
||
Product Description
La tabella di vibrazione elettrodinamica a 3 assi ISTA 6000N è progettata per la prova delle vibrazioni ad alta frequenza dei telefoni cellulari e di altri dispositivi elettronici.Utilizza tecnologie avanzate, tra cui una struttura a doppio circuito magnetico.Questo sistema esegue test di vibrazione sinusoidale a tre assi X, Y e Z.prove di vibrazione casuale a banda largaÈ ampiamente utilizzato nella difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici,e elettrodomestici.
- Forza nominale:Forza sinusale 6000N; forza casuale 6000N; forza d'urto 12000N
- Intervallo di frequenza:5 Hz a 3500 Hz
- Modalità di scansione a frequenza:Lineare, logaritmica, spazzola avanti e indietro, frequenza fissa
- Tempo di scansione della frequenza:da 1 a 32767
- Tempo della frequenza di scansione:Frequenza fissa / singola 1 ‰ 3600 minuti; possono essere visualizzate curve di frequenza di scansione
- Accelerazione massima:1000 m/s2 (senza carico)
- Max. carico:180 kg
- Dislocazione massima:25 mm p-p (senza carico), doppio picco
- Dislocazione da impatto:25 mm
- Peso della bobina mobile:60,5 kg
- Indicazioni di vibrazione:Verticale
- Ondata di vibrazione:Sine, casuale, shock

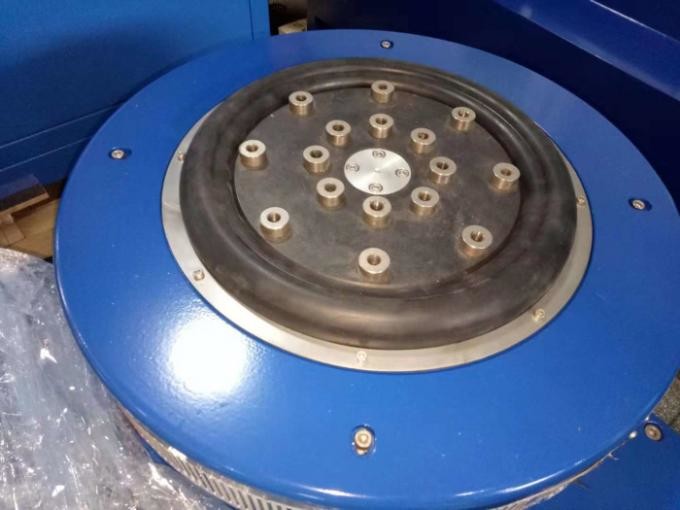

- Diametro della bobina mobile:Φ230 mm
- Dimensioni del sistema di vibrazione (mm):W850 × H750 × D550 mm
- Peso del sistema di vibrazione:590 kg

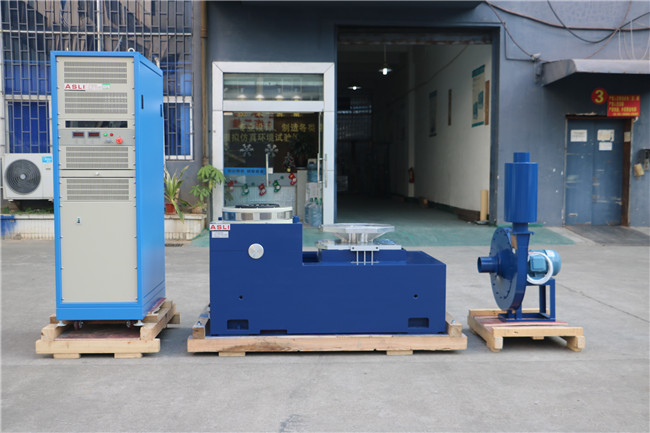

- Generatore di vibrazioni 1 set
- Controllatore di vibrazione 1 set
- Camera di connessione per la comunicazione 1 set
- Amplificatore di potenza DA-6 ¢ 1 set
- Potenza di eccitazione 1 pc
- Software del driver 1 set
- Sistema di raffreddamento 1 set
- Calcolatore industriale 1 set
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: la riga evidenziata (ES-6) corrisponde al modello ISTA 6000N sopra descritto.
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Due circuiti magnetici, bassa perdita di flusso magnetico, struttura compatta e razionale.
- cuscinetti a rulli a barre a rotazione, orientati verso la rigidità del corpo composito, dritto e orientato all'importazione, con capacità di carico eccentrica.
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, con comodo impianto mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del cuscinetto riducono il gonfiamento, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
Tavolo vibrante elettrodinamico a 3 assi ISTA 6000N per test di telefoni cellulari. Forza sinusoidale 6000 N, 3-3500 Hz, carico 180 kg, accelerazione 100 g. Il circuito a doppio magnete, il raffreddamento ad aria e l'isolamento del perno garantiscono durata e precisione. Conforme agli standard ISTA/IEC, ideale per l'elettronica, l'aerospaziale e la difesa.
