prova di vibrazione della Tabella di slittamento 6000N, agitatore elettrodinamico 1000m/S2
Product Details
| Forza sinusoidale: | 6000n | Velocità: | 1,6 m/s |
|---|---|---|---|
| Spostamento: | 25 mm | Frequenza: | 3 ~ 3500Hz |
| caricamento: | 180 kg | Accelerazione: | 100 g |
| armatura: | 230 mm | ||
| Evidenziare |
prova di vibrazione della tavola di slittamento 6000N,prova di vibrazione della tavola di slittamento 1000m/s2,agitatore elettrodinamico 1000m/s2 |
||
Product Description

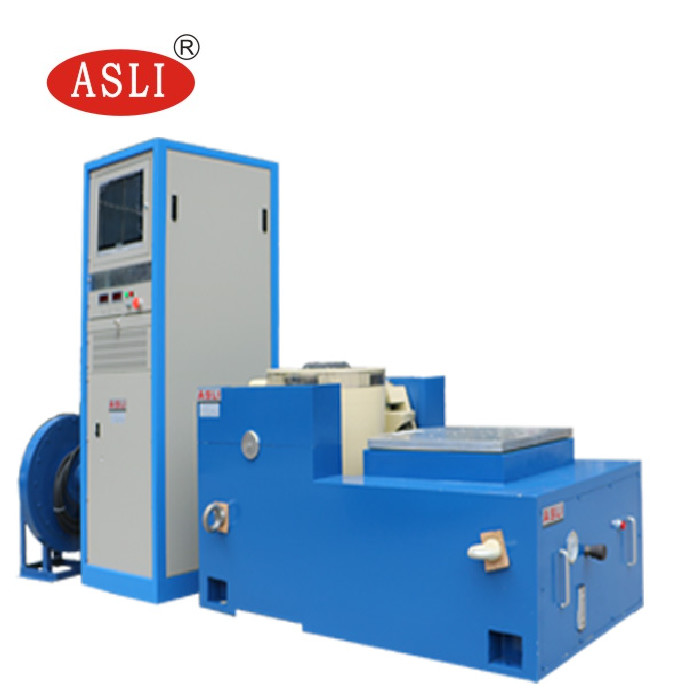

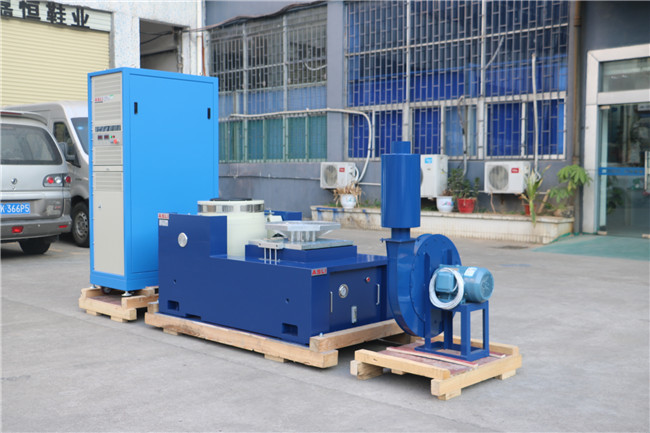

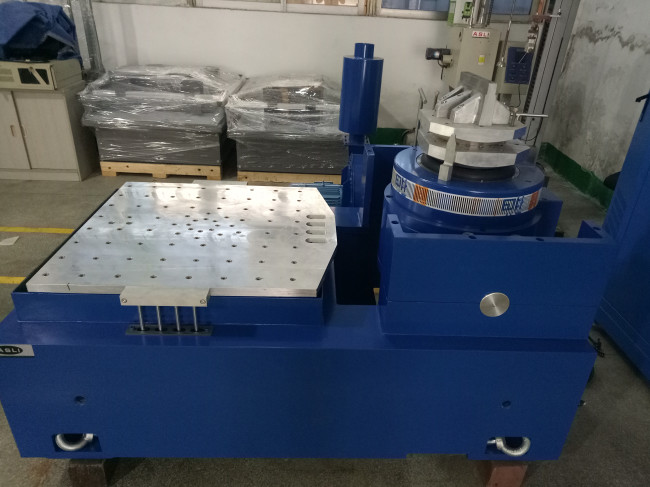

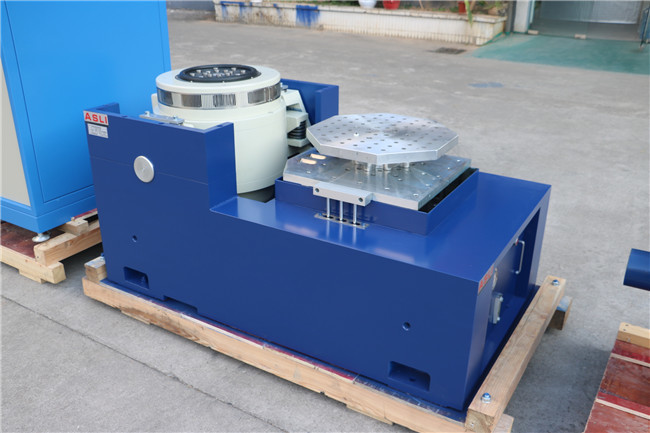

Il sistema di prova delle vibrazioni della tavola a scivolo 6000N è un agitatore elettrodinamico ad alta frequenza progettato per la prova delle vibrazioni verticali precise.Esso integra un'ingegneria avanzata, inclusa una struttura a doppio circuito magnetico., cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli con guida lineare e isolamento del trunnion ¢ per fornire prestazioni affidabili su sinusoidi, casuali,e modalità di prova per vibrazioni da urto.
Questo sistema supporta il test delle vibrazioni sinusoidali a tre assi X, Y e Z, nonché il test delle vibrazioni casuali a banda larga.È anche in grado di testare il classico spettro di impulsi e risposta allo shock (SRS)È ampiamente utilizzato nelle industrie della difesa nazionale, delle armi, dell'aviazione, dell'aerospazio, delle comunicazioni, dell'elettronica, degli elettrodomestici e degli elettrodomestici domestici.
- Forza nominale:Forza sinusale 6000N; forza casuale 6000N; forza d'urto 12000N
- Intervallo di frequenza:5Hz a 3500Hz supporta frequenza fissa, spazzola avanti e indietro, sinusoide, casuale e modalità di scossa
- Modalità di scansione a frequenza:Lineare, logaritmica, spazzola avanti e indietro, frequenza fissa
- Tempo di scansione della frequenza:da 1 a 32767
- Tempo della frequenza di scansione:Frequenza fissa / singola 1 ¢ 3600 minuti; possono essere visualizzate curve di frequenza di scansione
- Accelerazione massima:1000 m/s2 (senza carico)
- Max. carico:180 kg
- Dislocazione massima:25 mm p-p (senza carico), doppio picco
- Dislocazione da impatto:25 mm
- Peso della bobina mobile:60,5 kg
- Indicazioni di vibrazione:Verticale
- Ondata di vibrazione:Sine, casuale, shock
- Diametro della bobina mobile:Φ230 mm
- Dimensioni del sistema di vibrazione (mm):W850 × H750 × D550 mm
- Peso del sistema di vibrazione:590 kg
- Generatore di vibrazioni 1 set
- Controllatore di vibrazione 1 set
- Camera di connessione per la comunicazione 1 set
- Amplificatore di potenza DA-6 ¢ 1 set
- Potenza di eccitazione 1 pc
- Software del driver 1 set
- Sistema di raffreddamento 1 set
- Calcolatore industriale 1 set
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Max. carico (kg) | Spirale mobile (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
Nota: il modello ES-6 è la configurazione di riferimento per questo elenco di prodotti.
- Scheletro dinamico a cerchio ben progettato con frequenza di risonanza assiale di livello superiore.
- La progettazione di due circuiti magnetici garantisce una bassa perdita di flusso magnetico, una struttura compatta e un layout razionale.
- Cuscinetti a rulli a barre a rotazione con orientamento della rigidità del corpo composito rettilineo e orientato all'importazione per una maggiore capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'isolamento dalle vibrazioni, con comodo impianto mobile.
- La tecnologia avanzata del sistema in movimento garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design dei condotti migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del cuscinetto riducono il gonfiamento, aumentando la capacità di carico della tavola di vibrazione e migliorando le prestazioni a bassa frequenza.
Product Highlights
L'agitatore elettrodinamico 6000N con tavola scorrevole offre un'accelerazione di 1000 m/s², frequenza 3-3500 Hz, carico di 180 kg. Dispone di doppio circuito magnetico, sospensioni pneumatiche e guida a rulli per test affidabili sugli assi X/Y/Z sinusoidali, casuali e d'urto. Ideale per la qualificazione delle vibrazioni nel settore aerospaziale, della difesa e dell'elettronica.
