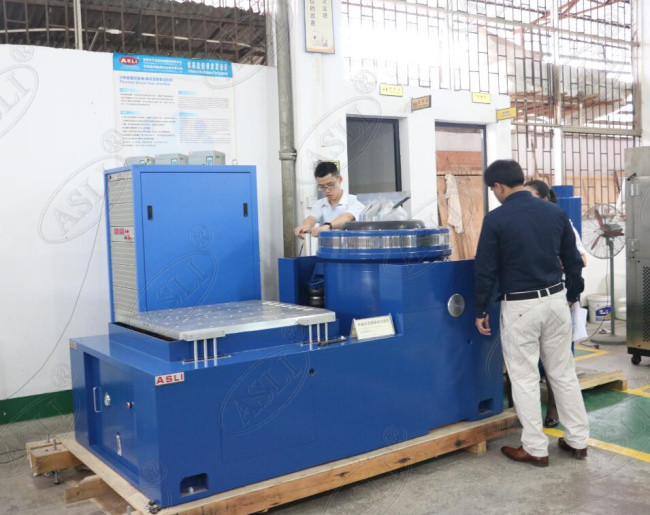

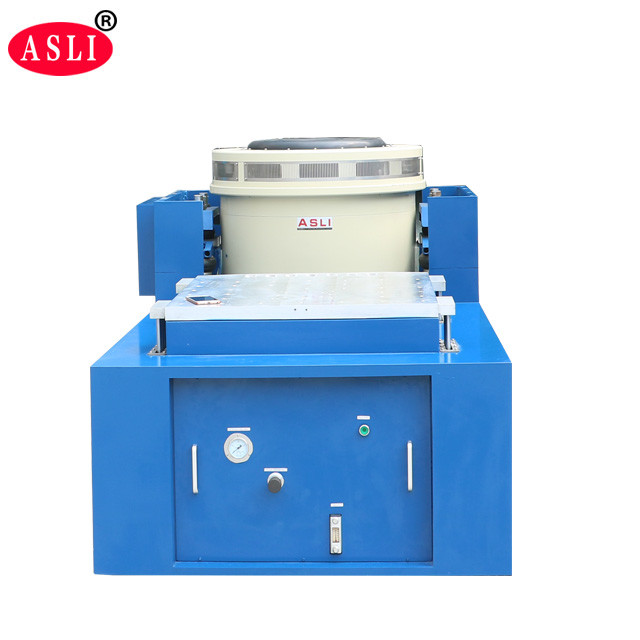

Tester di vibrazioni ad alta frequenza triassiale ASTM ISO / Banco di prova vibrazioni X+Y+Z
Amplificatore di potenza a commutazione digitale
Il sistema utilizza un amplificatore di potenza digitale con modulazione di larghezza di impulso sinusoidale. Il principio di funzionamento è: utilizzando la capacità di commutazione ad alta frequenza dell'IGBT FET, il segnale a bassa tensione immesso dal controller viene amplificato dal circuito digitale e ripristinato al segnale originale, quindi emesso alla bobina mobile del tavolo vibrante per promuovere la vibrazione elettrica. Movimento di Taiwan.
I componenti principali dell'amplificatore di potenza intelligente ad alta tensione sono: controllo frontale, modulo amplificatore di potenza, circuito di protezione, parte di alimentazione e armadio elettrico. Il sistema adotta una forma di uscita ad alta tensione e bassa corrente, che riduce la perdita di potenza durante la trasmissione e raggiunge un'adeguata e ragionevole corrispondenza di impedenza.
| Spinta sinusoidale | 300kgf |
| Spinta casuale | 300kgf rms |
| Spinta d'urto | 600kgf |
| Gamma di frequenza | 5~2800Hz |
| Spostamento continuo | 25,4 mm |
| Velocità massima | 1,8 m/s |
| Amplificatore di potenza a commutazione | |
| Uscita amplificatore | 3,5kVA |
| Rapporto segnale/rumore | >65dB |
| Guadagno IF | ≥80 |
| Distorsione armonica totale(all'uscita nominale) | Inferiore allo 0,5% da CC (0,1 Hz) a 500 Hz; inferiore all'1,0% da 500 Hz a 5000 Hz |
| Amplificatore di potenzarisposta in frequenza | Da CC (0,1 Hz) a 4500 Hz: ±3dB; |
| Tempo medio traGuasti (MTBF) | >35.000 ore |
| Piano di lavoro ad espansione verticale | |
| Dimensione del tavolo | 600mm×600mm |
| Limite superiore opefrequenza nominale | Sinusoidale 2200Hz, casuale 3500Hz |
| Contrappeso | 30kg |
| Materiale del piano di lavoro | Lega di alluminio |
| Controller di vibrazioni | |
| sistema operativo | Windows 7 |
| Interfaccia operativa | Interfaccia cinese e inglese |
| Funzione software | Sinusoidale, casuale, shock classico, ricerca risonante e residente |
Per qualsiasi domanda, non esitate a inviarci una richiesta. ^_^
