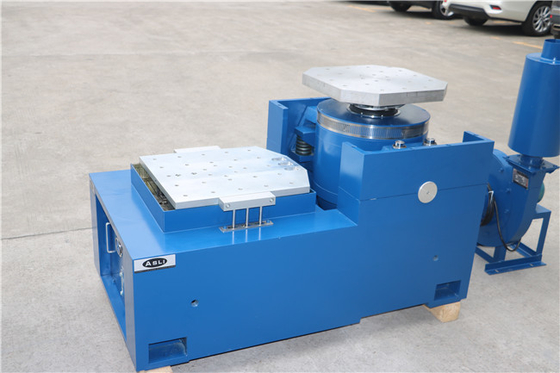

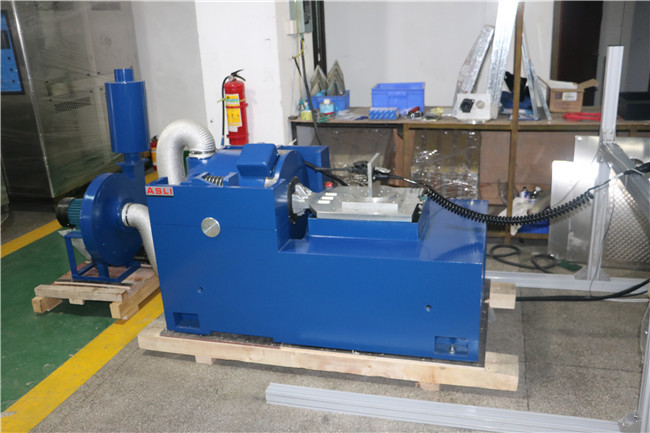

Sistema di prova a vibrazione Attrezzatura da laboratorio Migliora il design dell'imballaggio con tavola oscillante
Amplificatore di potenza a commutazione digitale
Il sistema utilizza un amplificatore di potenza digitale con modulazione di larghezza di impulso sinusoidale. Il principio di funzionamento è: utilizzando la capacità di commutazione ad alta frequenza dell'IGBT FET, il segnale a bassa tensione immesso dal controller viene amplificato dal circuito digitale e ripristinato al segnale originale, quindi emesso alla bobina mobile della tavola vibrante per promuovere la vibrazione elettrica. Movimento di Taiwan.
I componenti principali dell'amplificatore di potenza ad alta tensione intelligente sono: controllo frontale, modulo amplificatore di potenza, circuito di protezione, parte di alimentazione e armadio elettrico. Il sistema adotta una forma di uscita ad alta tensione e bassa corrente, che riduce la perdita di potenza durante la trasmissione e ottiene un adattamento di impedenza efficace e ragionevole.
| Spinta sinusoidale | 300kgf |
| Spinta casuale | 300kgf rms |
| Spinta d'impatto | 600kgf |
| Intervallo di frequenza | 5~2800Hz |
| Spostamento continuo | 25,4 mm |
| Velocità massima | 1,8 m/s |
| Amplificatore di potenza a commutazione | |
| Uscita amplificatore | 3,5 kVA |
| Rapporto segnale-rumore | >65dB |
| Guadagno IF | ≥80 |
| Distorsione armonica totale(a potenza nominale) | Inferiore allo 0,5% da DC (0,1 Hz) a 500 Hz; inferiore all'1,0% da 500 Hz a 5000 Hz |
| Amplificatore di potenzarisposta in frequenza | DC (0,1 Hz) a 4500 Hz: ±3 dB; |
| Tempo medio traGuasti (MTBF) | >35.000 ore |

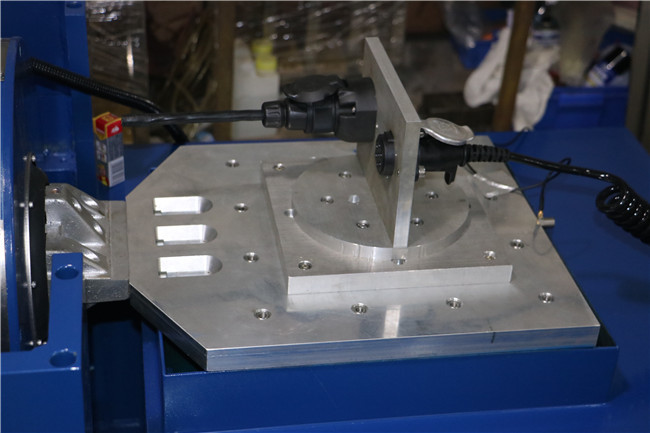

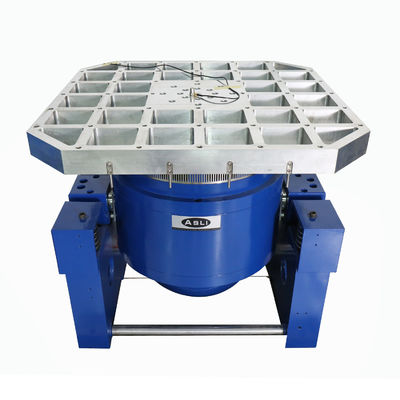

| Piano di espansione verticale | |
| Dimensioni del piano | 600 mm × 600 mm |
| Limite superiore opefrequenza nominale | Seno 2200 Hz, casuale 3500 Hz |
| Contrappeso | 30 kg |
| Materiale del piano | Lega di alluminio |

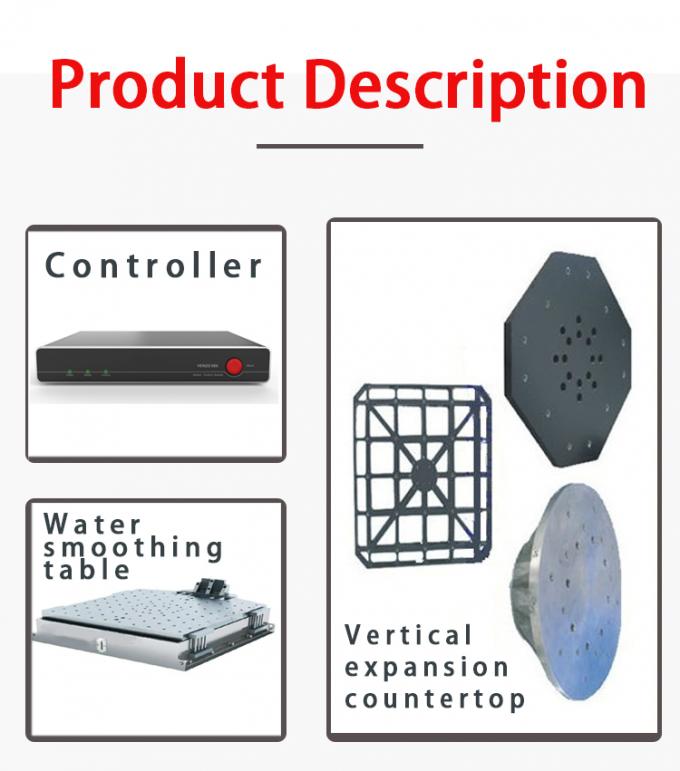

| Controller di vibrazione | |
| sistema operativo | W10 |
| Interfaccia operativa | Interfaccia cinese e inglese |
| Funzione software | Seno, casuale, urto classico, ricerca risonante e residente |
