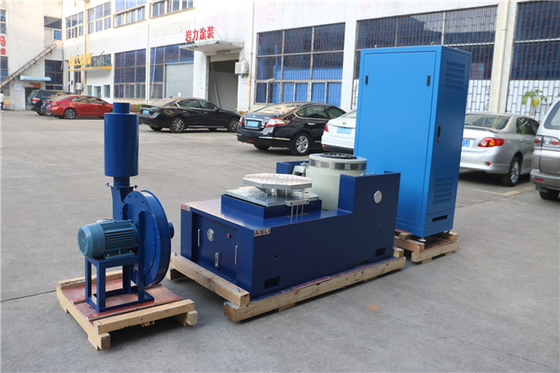

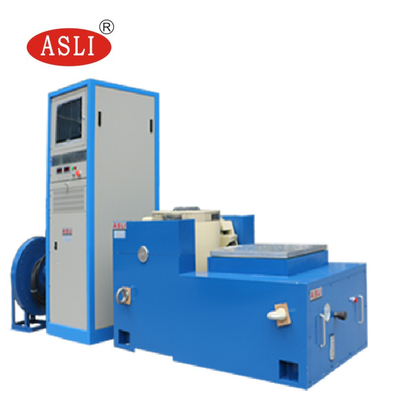

Macchina per la prova di vibrazioni di alta frequenza per la vibrazione elettrodinamica verticale e orizzontale
macchina di prova delle vibrazioni secondo la progettazione standard di prova relativa alla batteria, simulazione, alle determinate condizioni della prova delle vibrazioni della batteria,la batteria o il pacchetto di batterie è fissato sul tavolo delle vibrazioni, secondo la frequenza prescritta, l'accelerazione e la modalità di spostamento lungo il campione della batteria, le vibrazioni di tre direzioni reciprocamente perpendicolari misurate della batteria non devono causare perdite,Non perdere il coraggio., non rotto, nessun incendio ed esplosione.
Parametri tecnici:
Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
Norma di prova:
GB/T 31486-2015
UL 1642:2012 < Norma per le batterie al litio >
UL 2054: 2012 < Batterie per uso domestico e commerciale>
UN38.3 ((2012) < Parte 3: proposta per il trasporto di merci pericolose - manuale di prova e standard>
IEC 62133-2:2017 < Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse fabbricate, destinate ad essere utilizzate in applicazioni portatili - Parte 2: sistemi al litio >
IEC 62281: 2004
IEC 60086: 2007
Il campo di applicazione delle prove di vibrazione è estremamente ampio, da circuiti stampati, batterie, aerei, navi, razzi, missili, automobili e elettrodomestici e altri prodotti industriali.
Oltre al banco di prova delle vibrazioni, la nostra gamma di prodotti comprende anche:
(1) Serie di prove di temperatura/umidità: camera di prova di temperatura/umidità, camminata in stabilità, camera di prova di scossa termica,Camera di prova UV temperatura umidità, camera di temperatura di velocità di rampa.
(2) Serie di prove di invecchiamento:Temperatura elevataforno, forno per asciugatura a vuoto, camera di prova di invecchiamento con ventilazione a aria, camera di prova di invecchiamento a vapore, camera di prova di ozono, apparecchiatura di prova di combustione
(3) Simulazioni meteorologichetserie: camera di prova a spruzzo di pioggia, camera di prova di polvere, camera di prova di invecchiamento con lampada al xenone, camera di prova di resistenza ai raggi UVber
(4) Serie di prove meccaniche: macchina per la prova delle vibrazioni, macchina per la prova delle gocce,Macchina di prova di urto, tester di scosse meccaniche di accelerazioneecc.
Se ha bisogno di ulteriori informazioni suUN 38.3 IEC 62133 Standard High Acceleration Electrodynamic Shakers for Battery Cell Test, non esitate a inviare le vostre richieste.
