30KN vibrazione elettrodinamica orizzontale Shaker System For Laboratory Testing
Product Details
| Forza casuale: | 30KN | direzione delle vibrazioni: | Vibrazione orizzontale verticale |
|---|---|---|---|
| Modalità: | Elettromagnetico | Applicazione: | Laboratorio |
| Dimensione della tavola vibrante: | 800*800 | spostamento: | 100mm |
| Evidenziare |
Scattivo per vibrazioni elettrodinamiche di 30KN,sistema di prova di vibrazione da laboratorio,sistema di shaker elettrodinamico orizzontale |
||
Product Description

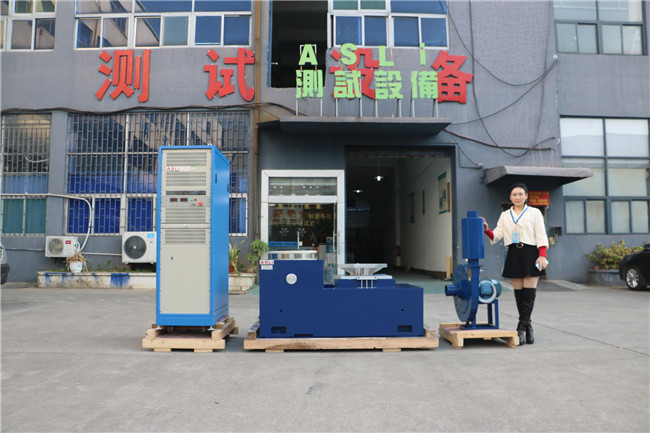

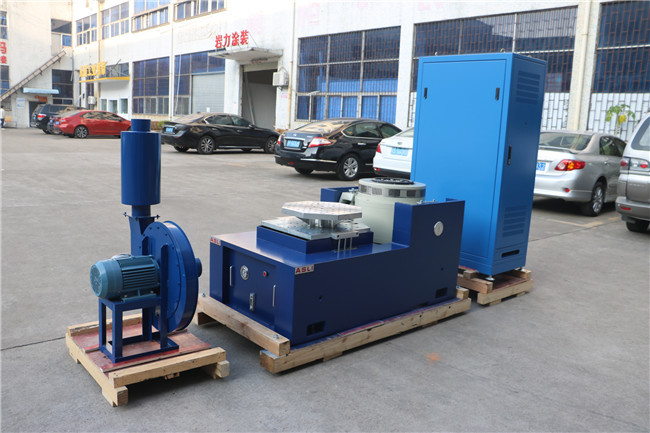

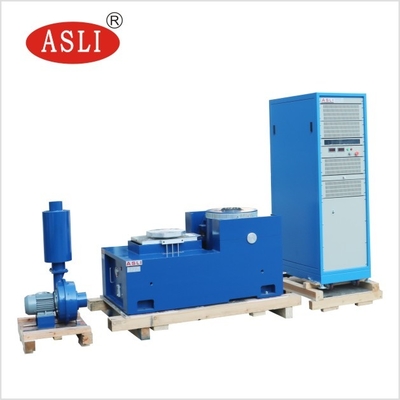

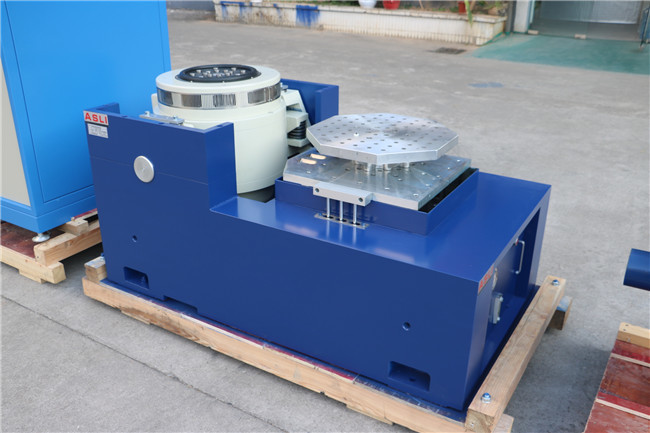

L'ES-30 è un sistema di scuotitore a vibrazione elettromagnetica orizzontale da 30 kN progettato per test di laboratorio. Offre prestazioni ad alta frequenza con una capacità di spostamento di 100 mm, rendendolo adatto per rigorosi test di vibrazione in un'ampia gamma di applicazioni.
Scarica il PDF del banco di prova per vibrazioni ad alta frequenza ES-30
- GB/T 31486-2015 — Requisiti di prestazione elettrica e metodi di prova per la batteria di trazione dei veicoli elettrici
- UL 1642:2012 — Standard per batterie al litio
- UL 2054:2012 — Batterie domestiche e commerciali
- UN38.3(2012) — Parte 3: Proposta per il trasporto di merci pericolose — Manuale di prova e standard
- IEC62133-2:2017 — Requisiti di sicurezza per celle secondarie sigillate portatili e per batterie da esse costituite, per l'uso in applicazioni portatili — Parte 2: Sistemi al litio
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni banco |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (banco rotondo) | 220 | 350 | Φ1200 |
Il livello di accelerazione massimo del tester di vibrazioni elettromagnetiche è determinato dalla corrente massima e dal carico. A bassa frequenza, lo spostamento della parte mobile è limitato in modo che l'accelerazione non raggiunga un livello elevato. La frequenza di risonanza dell'elemento mobile è impostata al di sopra del limite superiore dell'intervallo di frequenza.
Le prestazioni del generatore di vibrazioni possono essere riflesse da un grafico che mostra l'accelerazione massima a diverse frequenze. Utilizzando un grafico log-log, la restrizione dello spostamento può essere espressa da una linea retta con una pendenza di 6 dB/ottava.
La dimensione del banco di vibrazione viene scelta in base alle dimensioni del campione. Le tipiche applicazioni di test di vibrazione includono:
- Test di laboratorio
- Componenti automobilistici
- Illuminazione a LED
- Test di batterie
- Cavi
- Imballaggi
Se desideri saperne di più sulla macchina di prova per vibrazioni elettromagnetiche ad alta frequenza con spostamento di 100 mm, non esitare a inviare le tue richieste. Forniremo ulteriore supporto e informazioni.
Product Highlights
Agitatore a vibrazione elettromagnetica da 30 KN con prova verticale/orizzontale, spostamento di 100 mm e tavola 800×800 mm. Conforme agli standard GB/T, UL, UN38.3, IEC. Ideale per test di laboratorio, automobili, batterie e LED. Opzioni personalizzate disponibili.
