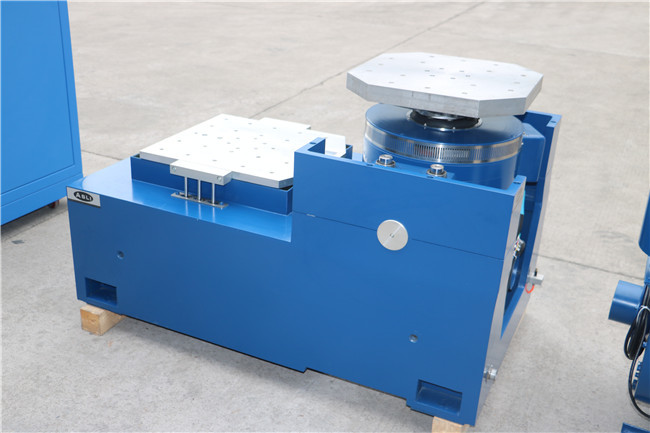

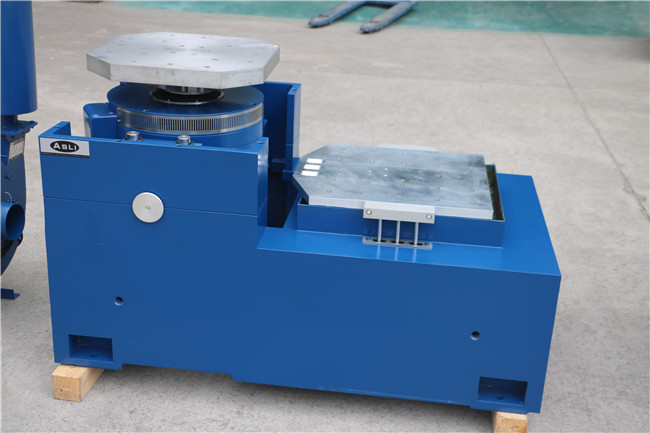

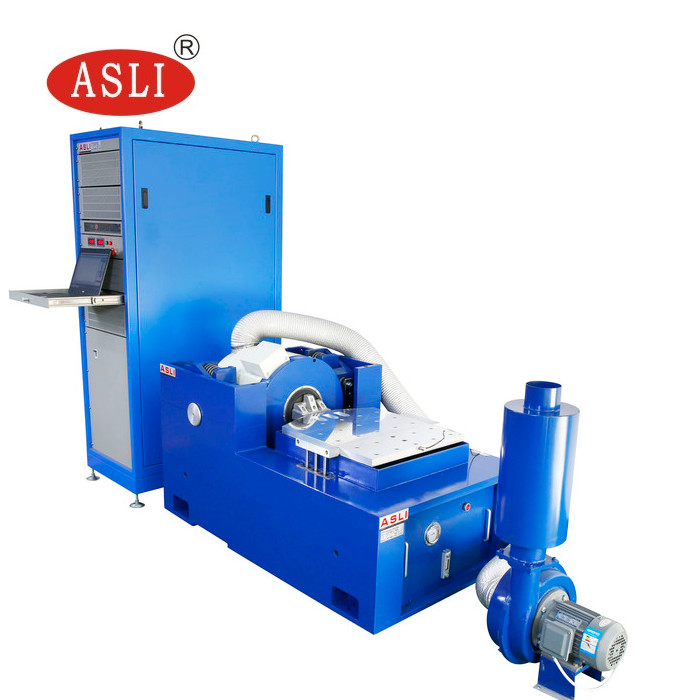

180kg tavola vibrante di asse di caricamento 3, 600kg. Macchina del tester di vibrazione di F
Product Details
| forza di vibrazione: | 6000n | Direzione di vibrazione: | 3 assi |
|---|---|---|---|
| Peso della bobina mobile: | 6,5 kg | Spostamento: | 25 mm |
| Max. Accelerazione: | 100 g | Applicazione: | Piccolo Componente |
| Evidenziare |
180kg tavola vibrante di asse di caricamento 3,tavola vibrante di asse 600kg.f 3,macchina del tester di vibrazione 600kg.f |
||
Product Description
Tavola di prova delle vibrazioni dell'asse 3 della frequenza di potenza una soluzione di prova delle vibrazioni ad alte prestazioni progettata per la valutazione di componenti di piccole dimensioni.simulazione affidabile delle vibrazioni in un ampio intervallo di frequenze, che lo rende ideale per la garanzia della qualità, lo sviluppo di prodotti e i test di affidabilità in ambienti industriali e di produzione.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |

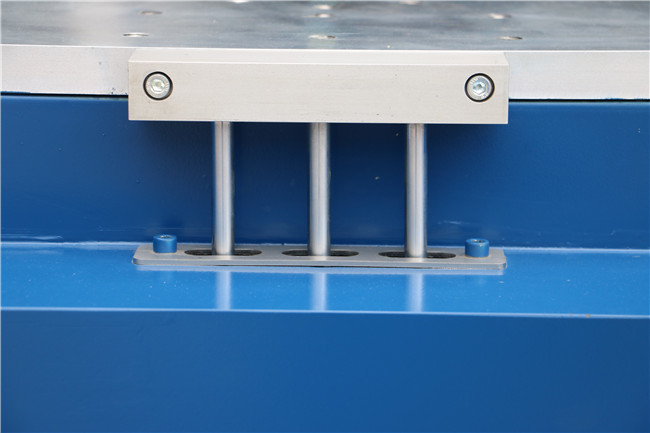

- Sistema di sospensione robusto e guida del movimento lineare ̇ grande capacità di carico, eccellenti funzioni di guida e elevata stabilità.
- Airbag a centro carico con elevata rigidità statica e bassa rigidità dinamica
- Commutazione di potenza di classe D ad alta efficienza, corrente di picco a 3 sigma, basso consumo energetico e minima distorsione armonica.
- Autodiagnostica rapida con blocco di sicurezza ¢ elevata sicurezza e affidabilità.
- Dispositivo di isolamento da urti dell'airbag per la piattaforma di vibrazione, senza necessità di una fondazione aggiuntiva, riproduzione perfetta dell'onda vibrazionale e riduzione della trasmittanza delle vibrazioni.
- Piattaforme di espansione orizzontali e verticali disponibili per diverse applicazioni.
- Semplice funzionamento del controller.
| Modello | Dimensione della panchina (mm) | Intervallo di frequenza (Hz) | Peso delle parti in movimento (kg) |
|---|---|---|---|
| LT0303 | 300 × 300 × 22 300×300×26 300 × 300 × 30 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5 ¢ 1000 5 ¢1400 5 ¢ 2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500 × 500 × 30 500 × 500 × 35 |
5 ¢ 1000 5 ¢1500 5 ¢ 2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5 ¢ 1000 5 ¢1200 5 ¢ 2000 |
27.5 33.0 45 |

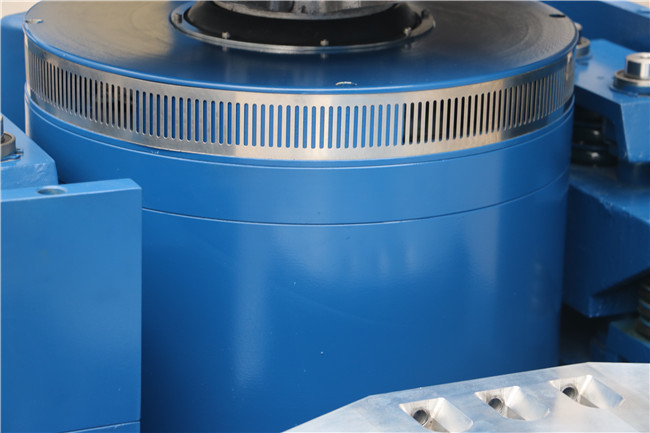

Il principio di funzionamento dell'eccitatore di vibrazioni elettromagnetiche è simile a quello di un altoparlante, in cui un conduttore elettrico viene mosso dall'azione di una forza elettromagnetica in un campo magnetico.La forza di accelerazione della parte in movimento è generata dall'equilibrio tra corrente motrice e flusso magneticoPertanto, controllando la corrente motrice, si può controllare il generatore di vibrazioni.
Il livello massimo di accelerazione dell'eccitatore di vibrazione elettromagnetica è determinato dalla corrente massima e dal carico.lo spostamento della parte in movimento è limitato in modo tale che l'accelerazione non raggiunga un livello elevatoLa frequenza di risonanza dell'elemento in movimento è fissata al di sopra del limite superiore della gamma di frequenze.
Le prestazioni del generatore di vibrazioni possono essere riflesse dal grafico che mostra l'accelerazione massima a diverse frequenze.la restrizione dello spostamento può essere espressa da una linea retta con una pendenza di 6 dB/ottava.
Product Highlights
La tavola vibrante a 3 assi ES-6 offre una forza di 6000 N, uno spostamento di 25 mm, un'accelerazione di 100 g e una capacità di carico di 180 kg. Presenta sospensioni robuste, isolamento dell'airbag, efficienza energetica di classe D e autodiagnosi. Ideale per test su piccoli componenti con opzioni di espansione personalizzate.
