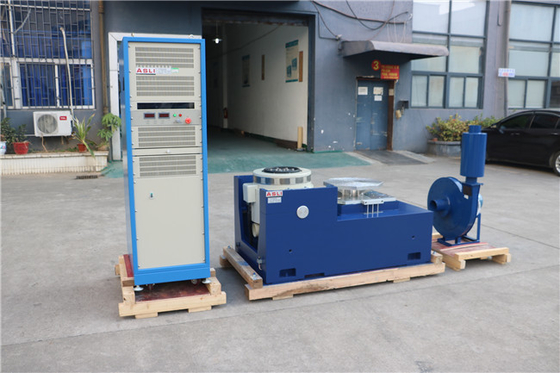

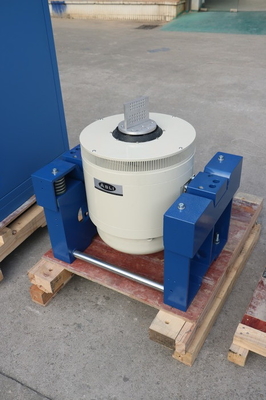

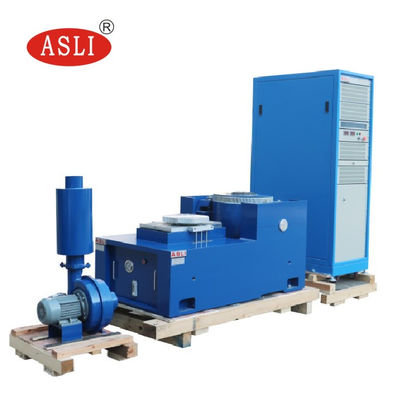

Sistema di shaker a vibrazione SGS 1000kg.F Tipo ad alta frequenza
Il banco di vibrazione sinusoidale e casuale/macchina di prova a vibrazione a 3 assi simula una serie di vibrazioni controllate (onda oceanica, vento, terremoto, pioggia...), prodotte da eventi naturali o artificiali. I prodotti di prova resistono al trasporto e all'ambiente di vibrazione per tutta la loro durata, di conseguenza controllano la qualità del prodotto e progettano i prodotti migliori. È ampiamente applicato a difesa nazionale, aviazione, aerospaziale, comunicazioni, elettronica, automotive, elettrodomestici, ecc.
Caratteristiche
1. Armatura leggera, alta rigidità, frequenza di 4000 HZ.
2. Controllo della linea di collegamento del computer, memorizzazione immediata dei materiali.
3. Visualizzazione del grafico di controllo.
4. Design a bassa resistenza e alte prestazioni, alta efficienza, basso costo.
5. Alta affidabilità, basso guasto.
| Macchina di prova a vibrazione di tipo elettrodinamico | |||
| Modello | ES-3 | ES-6 | ES-10 |
| Forza sinusoidale nominale (N) | 2940 | 5880 | 9800 |
| Forza casuale (N) | 2940 | 5880 | 9800 |
| Forza d'urto (bmx) | 5880 | 11760 | 19600 |
| Frequenza (Hz) | 5-3500 | 5-3000 | 5-3000 |
| Accelerazione massima (m/s2)) | 980 | 980 | 1000 |
| Velocità nominale (m/s) | 1.6 | 1.5 | 2.0 |
| Massimo spostamento (MMp-p) | 25 | 25 | 25 |
| Carico massimo (kg) | 120 | 200 | 120 |
| Potenza assorbita (KVA) | 7.5 | 17 | 22 |

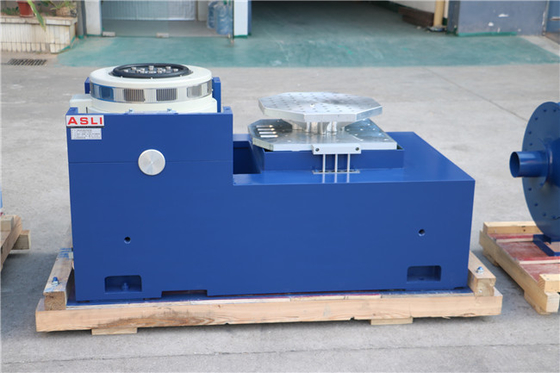

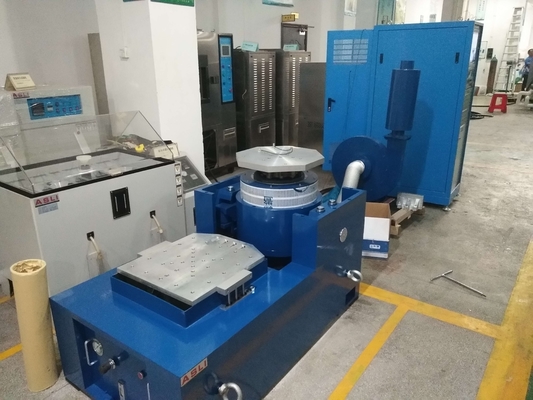

Caratteristiche del supporto orizzontale:
All'interno di un piccolo banco di carico per realizzare una maggiore accelerazione e frequenza di lavoro, per migliorare la capacità di carico e le prestazioni dell'intero banco macchina.
Il banco orizzontale e il banco di vibrazione sono di tipo integrale, con una struttura perfetta, comodi da installare e regolare.
Binario a pressione statica, a forma di V, con capacità di resistenza all'inclinazione e al carico sbilanciato.
Pompa dell'olio integrata, buona struttura e facile da usare.

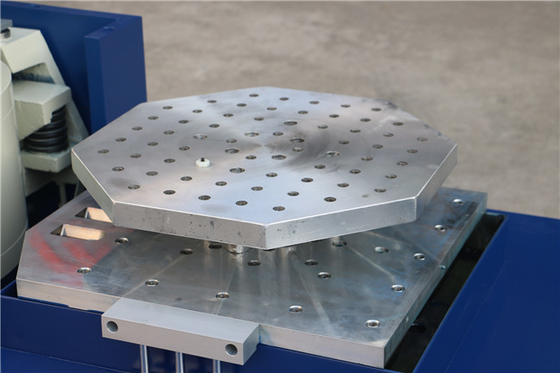

parametri tecnici dell'espansore orizzontale:
| Modello | Dimensioni del banco (mm) | Gamma di frequenza (Hz) | Peso delle parti in movimento (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
Se hai bisogno di maggiori informazioni sui sistemi di prova a vibrazione di tipo elettromagnetico con accelerazione di 100 g, non esitare a inviare le tue richieste.
