Sistema di prova delle vibrazioni di raffreddamento dell'aria Tavolo di scossa dinamico con campione fissutre personalizzato
Per il sistema di prova delle vibrazioni, si prega di prepararsi per sotto e inviare la vostra richiesta, vi aiuteremo a recomond il modello adatto
Descrizione dell'esemplare
Massa di prova del campione
Dimensioni del campione
Profil di prova, se disponibile
Accelerazione massima della prova
Prova nella direzione X, Y, Z o solo nella direzione Z
Specifica del modelloSistema di prova delle vibrazioni di raffreddamento dell'aria Tavolo di scossa dinamico con campione fissutre personalizzato
| Specifica del sistema | |||
| Modello di sistema: | ES- 3 | ||
| Intervallo di frequenza: | 3~3500 | ||
| Forza nominale | Sine N | 3000 | |
| N casuale | 3000 | ||
| Sciopero N | 6000 | ||
| Massimo Acc. | seno (m/s2) | 1000 | |
| Indice di velocità (m/s2) | 1000 | ||
| Sconto ((m/s2) | 2000 | ||
| Maxima velocita'. | seno (m/s2) | 1.6 | |
| Sconto ((m/s2) | 1.6 | ||
| Disp massimo. | Viaggio massimo mm (p-p) |
25 | |
| Spirale di movimento | 3.5 kg | ||
| Dimensione della bobina mobile | Diametro 230 mm | ||
| Carico massimo: | 100 kg | ||
Altre selezioni di agitatori a vibrazione disponibili
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Esempio di vibrazione per la prova casuale
Caratteristiche:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. fondazione di isolamento Trunnion dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7- rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità della tavola di vibrazione, migliorando le prestazioni a bassa frequenza.Parametri tecnici della tabella delle vibrazioni orizzontali (prova sull'asse X, Y)
Parametri tecnici della tabella delle vibrazioni verticali ((Z, prova dell'asse):

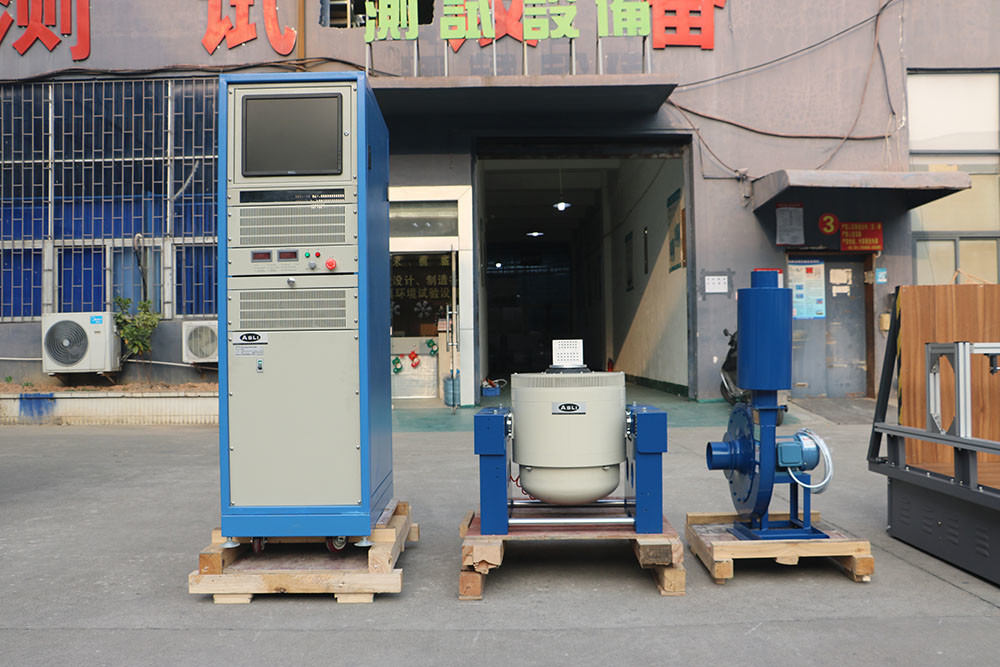

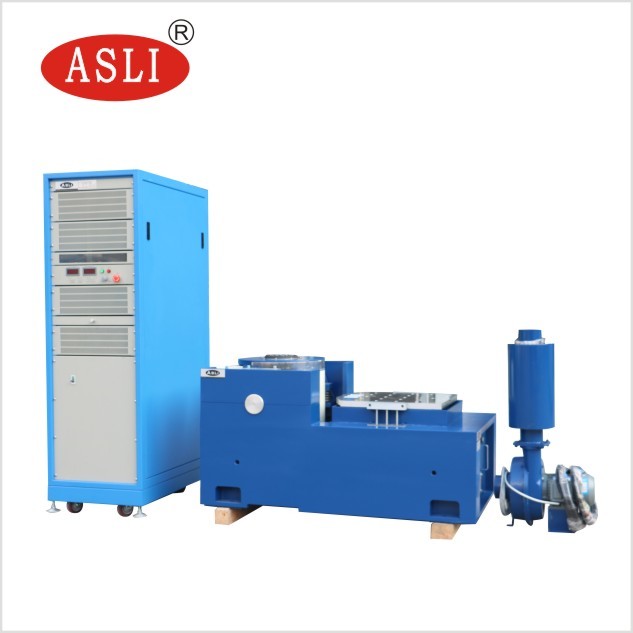

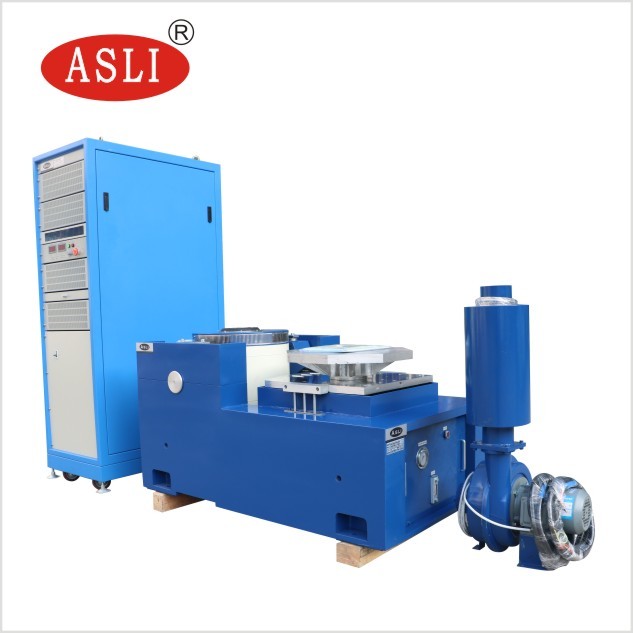

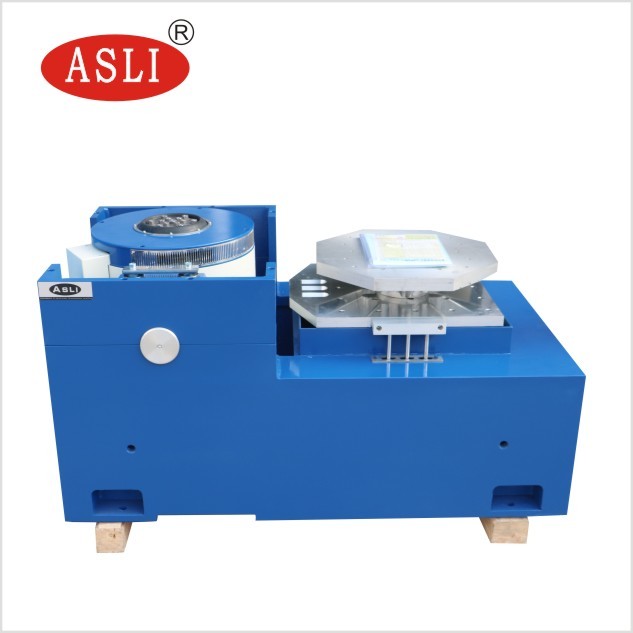

Foto per riferimento:
Immagine dell' imballaggio:
Qualsiasi domanda di sistema di prova di vibrazione di raffreddamento dell'aria dinamico shaker tavolo con campione Fixutre personalizzato benvenuti a contattare
