ES-6 apparecchiatura per test di vibrazione.pdf

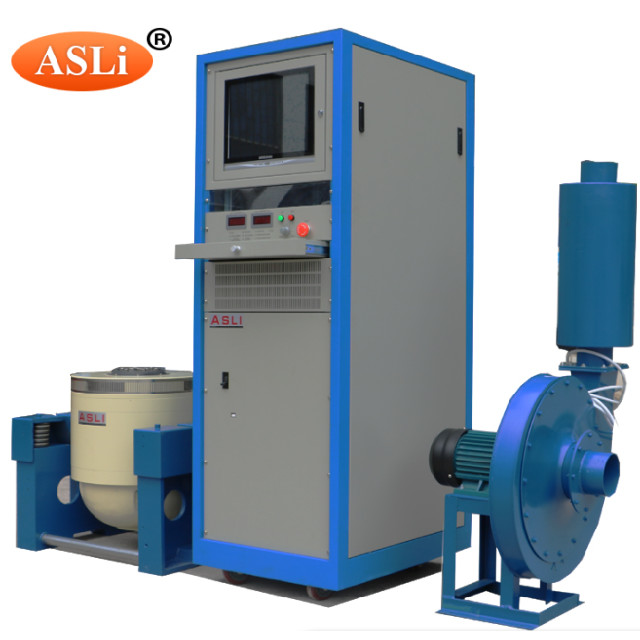

Macchina per test di vibrazione con scuotitore elettrodinamico a 3 assi XYZ, test di trasporto
| Modello |
Seno nominale Forza (N) |
Casuale nominale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s2) | Velocità nominale (m/s) |
Spostamento nominale (p-p)mm |
Carico massimo (Kg) | bobina mobile (Kg) |
Dimensione di Bobina mobile (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |

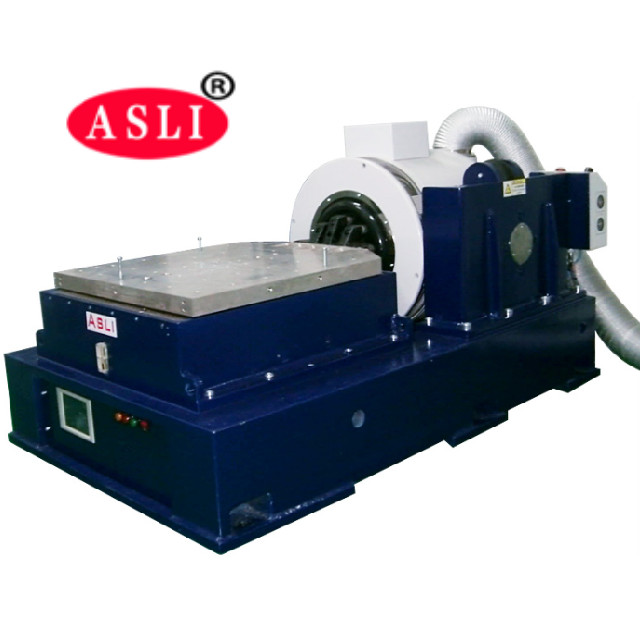

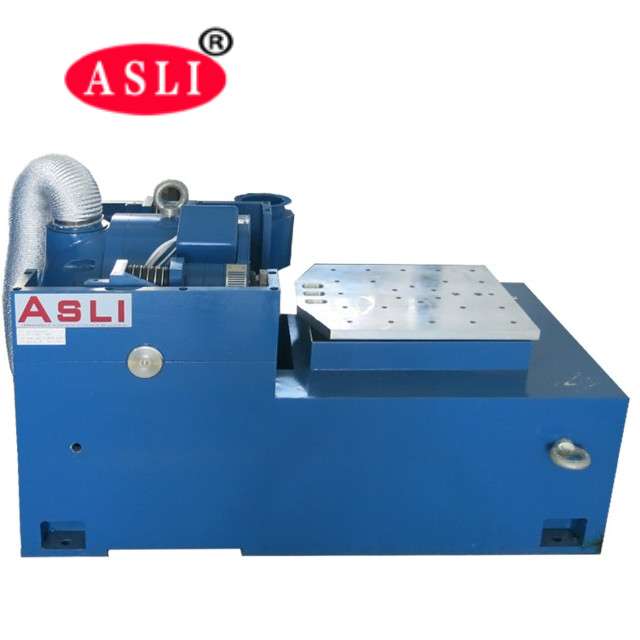

Parametri tecnici di Apparecchiatura per test di vibrazione espansore orizzontale:

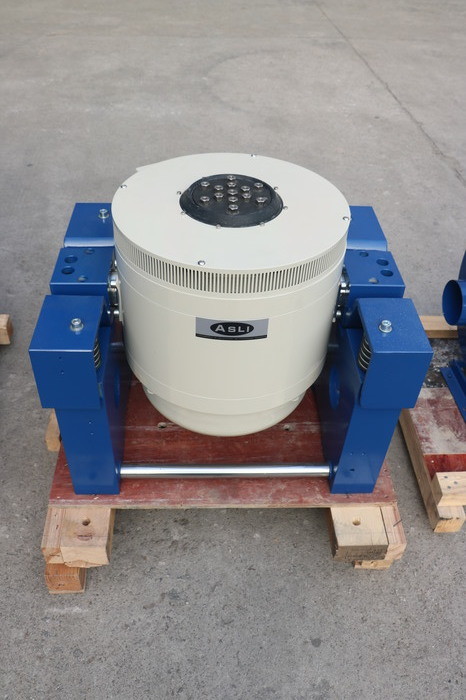

Parametri tecnici di macchina per test di vibrazione espansore verticale:

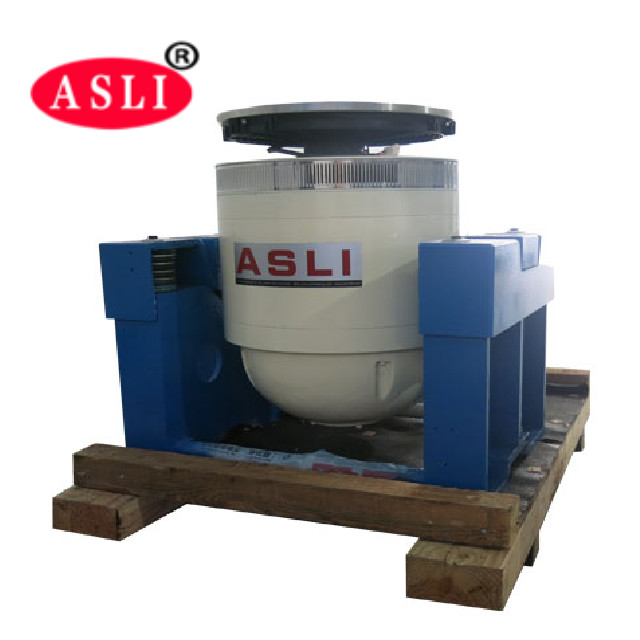

Pacchetto su macchina per test di urti:
Film in PP prima, e poi 10 mm di schiuma tra la macchina e la cassa, e all'esterno è una cassa di compensato per l'esportazione standard.

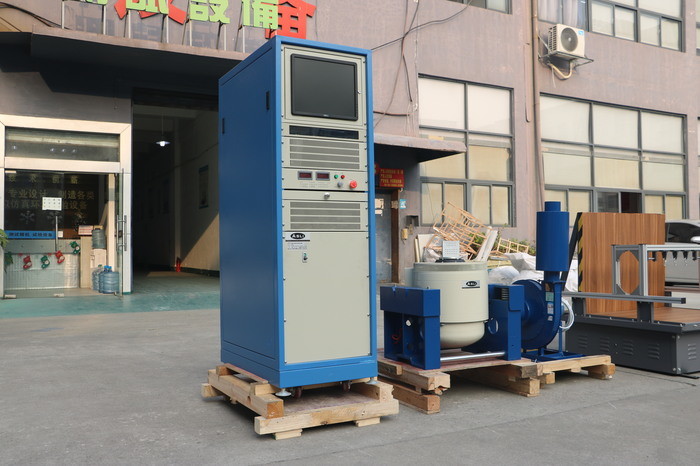

Mostra sull'attrezzatura di prova:
Se hai qualche domanda su questi shaker di vibrazioni, non esitare a contattarci, grazie.
Se hai una tabella di vibrazioni ad alta frequenza con forza sinusoidale casuale ad alta frequenza 3000
