50000N vibrazione Shaker Machine, iso 16750-3 Shaker Table Testing Equipment
Product Details
| Forza sinusoidale: | 50000n | Velocità: | 1,8 m/s |
|---|---|---|---|
| Direzione di vibrazione: | vibrazione verticale o x, y, z | Accelerazione: | 100 g |
| Frequenza: | 3 ~ 2700Hz | Energia: | 380 V 3 fase |
| Spostamento: | 51mm | ||
| Evidenziare |
Macchina dell'agitatore di vibrazione di iso 16750-3,macchina dell'agitatore di vibrazione 50000N,Prova della tavola dell'agitatore di iso 16750-3 |
||
Product Description

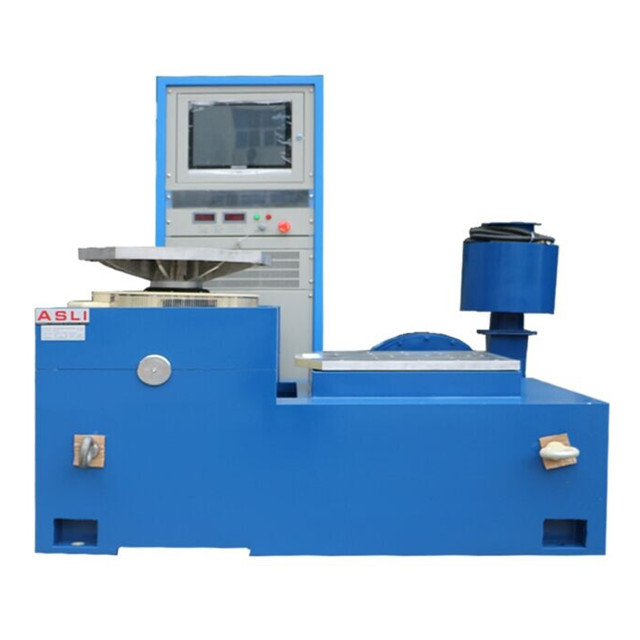

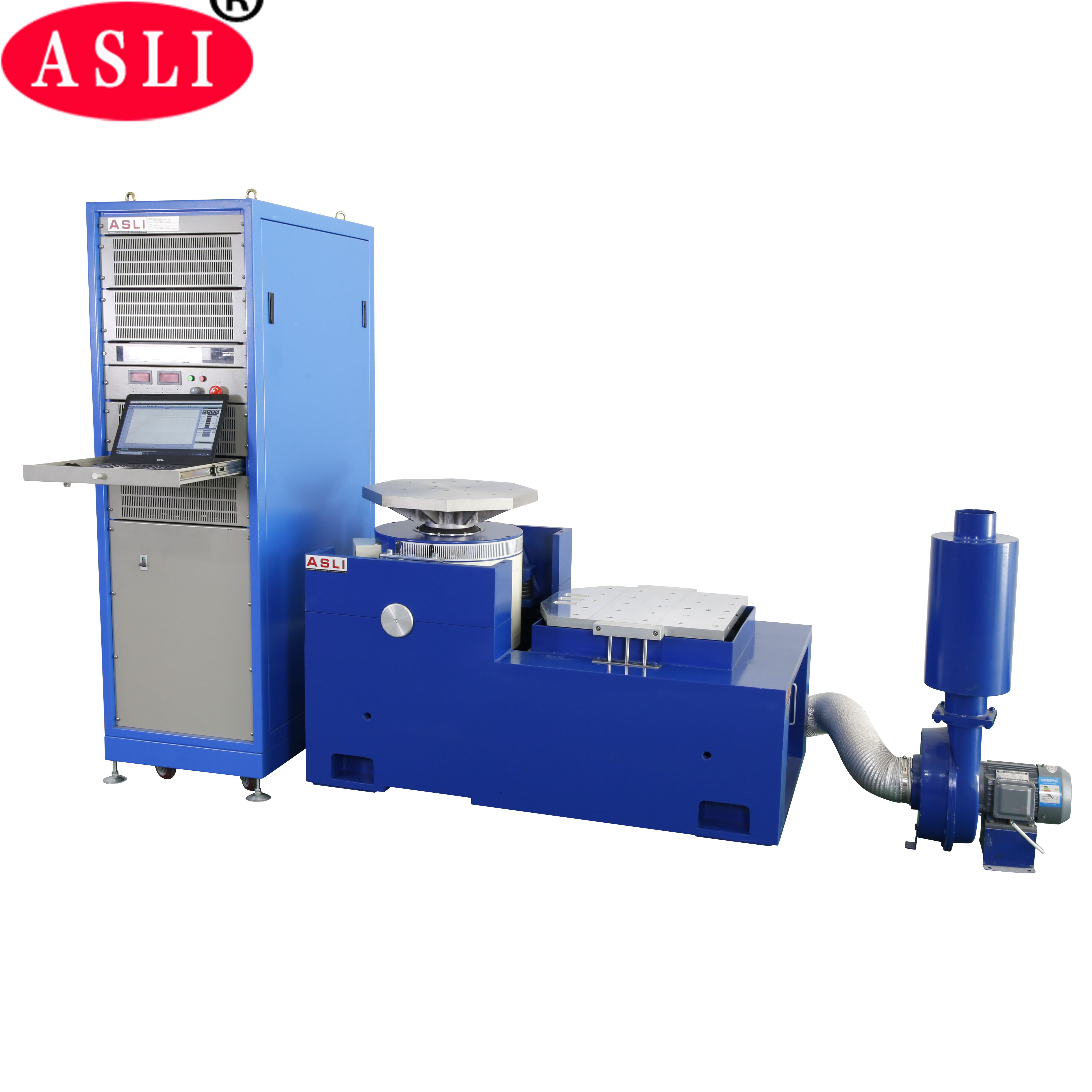

La macchina vibrante 50000N è un sistema di prova di vibrazione elettodinamico ad alte prestazioni progettato per soddisfare i rigorosi requisiti della norma ISO 16750-3. Offre test di vibrazione verticali e orizzontali affidabili per una vasta gamma di applicazioni industriali, automobilistiche, aerospaziali ed elettroniche.

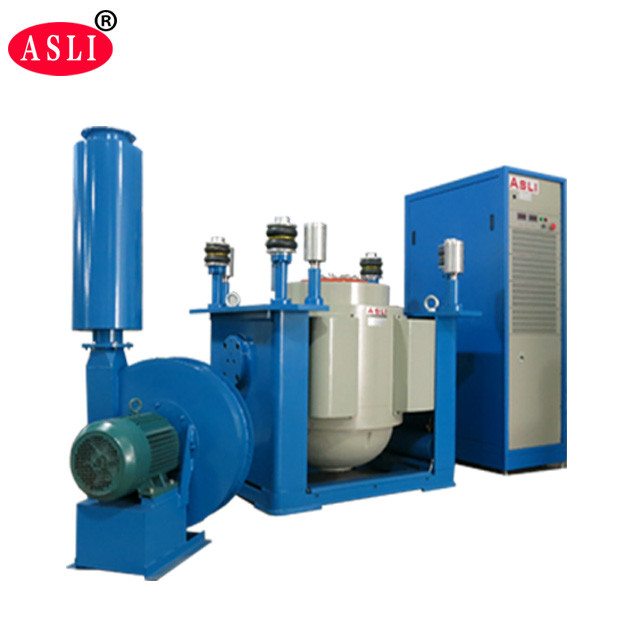

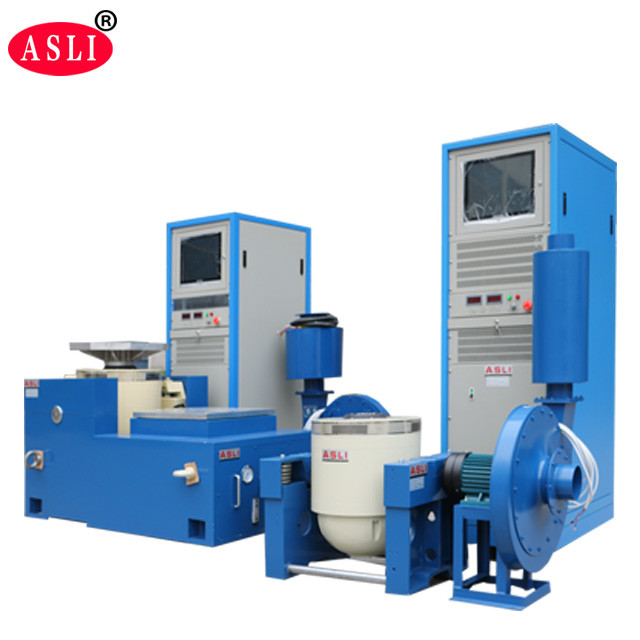

In qualità di produttore di serie di tester di vibrazione ad alta frequenza elettodinamici e tester di fatica ad alta frequenza, impieghiamo tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi d'azione autogeneranti a scheletro, supporto aereo, cuscinetti a rulli e guida lineare e isolamento del perno. Questi sistemi sono in grado di completare test di vibrazione sinusoidale su tre assi X, Y e Z, test di vibrazione casuale a banda larga e test di impulsi classici (onda sinusoidale, trapezoidale, a dente di sega) nonché test dello spettro di risposta agli urti.
Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Design a doppio circuito magnetico con bassa dispersione di flusso magnetico, struttura compatta e layout razionale.
- Cuscinetti a rulli dell'asta basculante con rigidità del corpo composito dritta e orientata all'importazione, che offre un'eccellente capacità di carico eccentrico.
- Fondazione di isolamento del perno dedicata all'uso ormonale, con comoda installazione mobile.
- Il sistema mobile avanzato garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità del tavolo vibrante e migliorano le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1,2 | 25 | 70 | 2,5 | Ø150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1,6 | 25 | 70 | 2,5 | Ø150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1,6 | 40 | 70 | 8 | Ø230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | Ø450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | Ø450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | Ø500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | Ø600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | Ø650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | Ø870 |

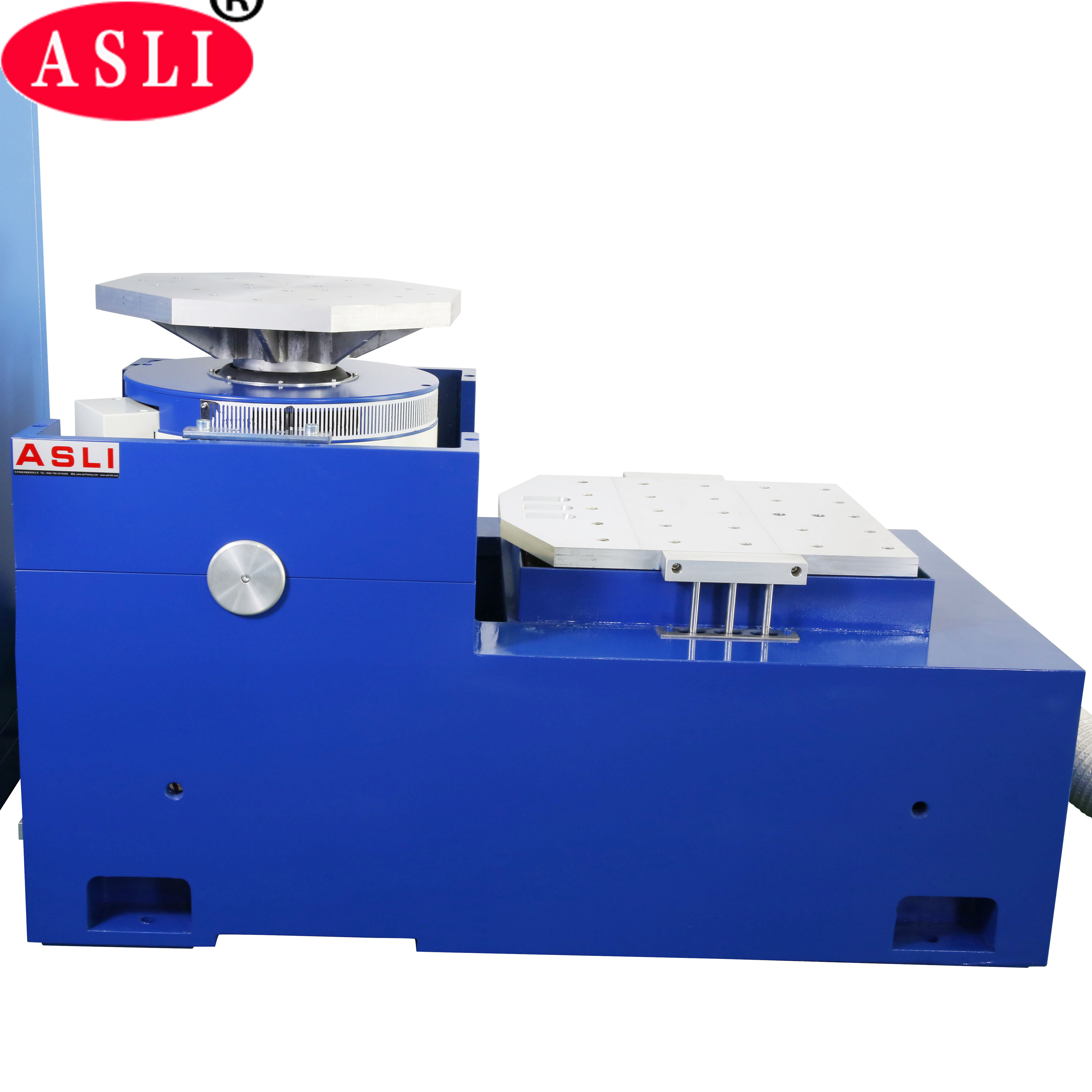

- All'interno di una piccola piattaforma di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intera piattaforma della macchina.
- La piattaforma orizzontale e la piattaforma vibrante sono di tipo integrale con una struttura perfetta, offrendo comodità per l'installazione e la regolazione.
- Binario a pressione statica, a V, con capacità resistente alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata con buona struttura e facile funzionamento.
| Modello | Dimensioni della piattaforma (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36,8 44,2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57,7 76,9 86,5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89,1 118,8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
La piattaforma estesa verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire che il cliente ottenga le migliori prestazioni basate su una struttura perfetta, materiale di alta qualità e lavorazione superiore.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni della piattaforma |
|---|---|---|---|
| VT300 | 10 | 2000 | Ø300 |
| VT400 | 16 | 2000 | Ø400 |
| VT500 | 25 | 1500 | Ø500 |
| VT600 | 35 | 1000 | Ø600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Piattaforma rotonda) | 220 | 350 | Ø1200 |
Se hai domande sulla macchina di prova meccanica ad alta frequenza elettodinamica per test di fatica a vibrazione, non esitare a contattarci.
