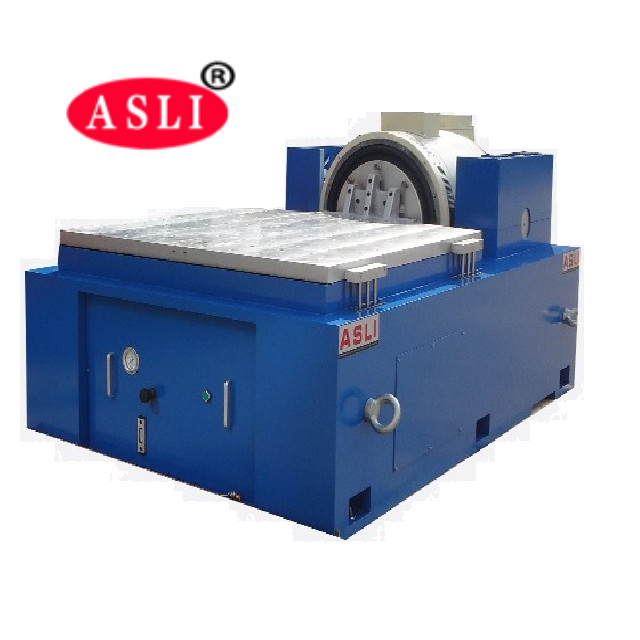

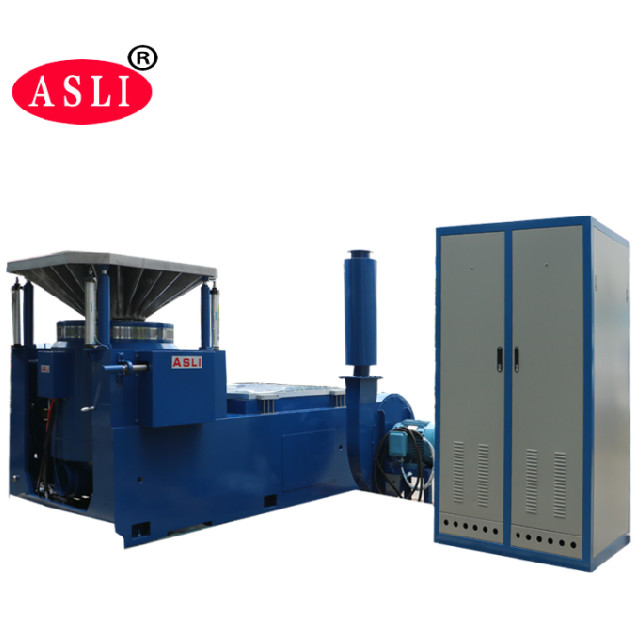

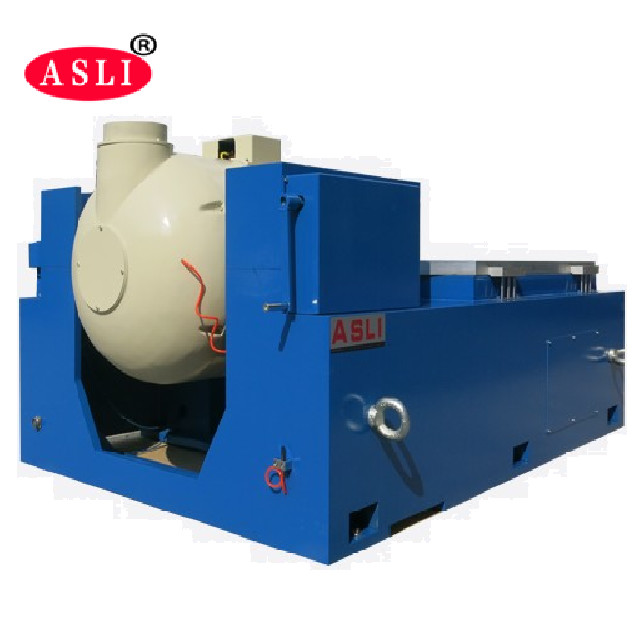

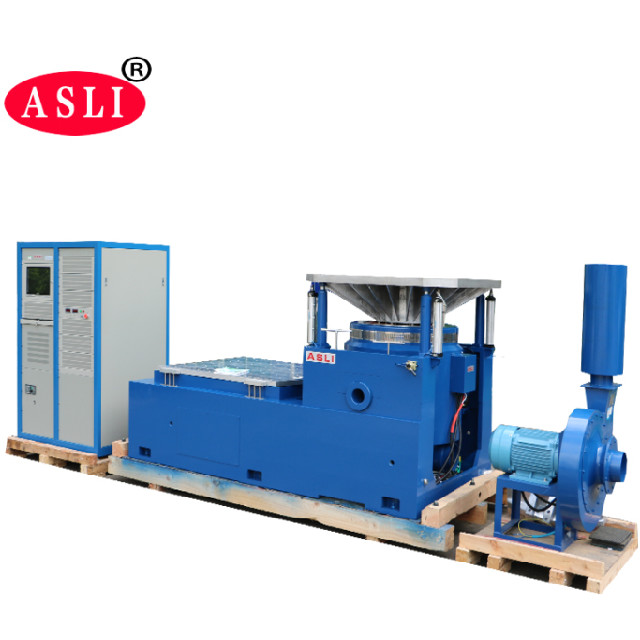

Vibrazione elettrodinamica casuale Shaker System di 2700hz 60000N
Product Details
| forza sinusoidale: | 60000N | Velocità: | 1,8 m/s |
|---|---|---|---|
| direzione delle vibrazioni: | vibrazione verticale o x, y, z | accelerazione: | 100G |
| Frequenza: | 3 ~ 2700Hz | Energia: | 380 V trifase |
| Spostamento: | 51 mm | ||
| Evidenziare |
sistema elettrodinamico dell'agitatore di vibrazione 60000N,sistema elettrodinamico dell'agitatore di vibrazione 2700hz,apparecchiatura di collaudo casuale di vibrazione 2700hz |
||
Product Description
Sistema di vibrazione elettodinamica casuale, sinusoidale e da urto programmato.
Siamo un produttore di prodotti della serie di banchi prova di vibrazione ad alta frequenza elettodinamici / banchi prova di fatica a vibrazione ad alta frequenza. I nostri sistemi adottano tecnologie moderne avanzate tra cui "struttura a doppio circuito magnetico", "cerchi di azione dello scheletro auto-generati", "supporto aereo", "cuscinetti a rulli e guida lineare" e "isolamento del perno". Queste tecnologie consentono il completamento di test di vibrazione sinusoidale sugli assi X, Y, Z e test di vibrazione casuale a banda larga, nonché test di impulsi classici (onda sinusoidale, trapezoidale, a dente di sega) e test dello spettro di risposta agli urti.
Questi prodotti sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
- Scheletro del cerchio dinamico ben progettato, con una frequenza di risonanza assiale più elevata.
- Doppio circuito magnetico, bassa dispersione di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli dell'asta di bilanciere dritti e corpo composito orientato all'importazione con rigidità, con capacità di carico eccentrico.
- Base di isolamento del perno dedicata all'uso ormonale, con comoda installazione mobile.
- Il sistema di movimento avanzato garantisce un'elevata affidabilità del cerchio dinamico.
- Il nuovo design del condotto migliora l'effetto di raffreddamento.
- La rigidità statica e la rigidità dinamica del piccolo pallone del cuscinetto aumentano la capacità del tavolo vibrante e migliorano le prestazioni a bassa frequenza.
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- All'interno di una piccola piattaforma di carico, si ottengono accelerazioni e frequenze di lavoro più elevate, migliorando la capacità di carico e le prestazioni dell'intera piattaforma della macchina.
- La piattaforma orizzontale e la piattaforma vibrante sono di tipo integrale, con una struttura perfetta e una comoda installazione e regolazione.
- Binario a pressione statica, a V, con capacità di resistenza alla pendenza e al carico di polarizzazione.
- Pompa dell'olio integrata, buona struttura e facile funzionamento.
| Modello | Dimensioni della piattaforma (mm) | Intervallo di frequenza (Hz) | Peso delle parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
La piattaforma estesa verticale VT e i morsetti specificati sono calcolati con precisione e progettati meticolosamente per garantire al cliente le migliori prestazioni secondo una struttura perfetta, materiali di alta qualità e lavorazione.
| Modello | Peso (kg) | Frequenza massima (Hz) | Dimensioni della piattaforma |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (Piattaforma rotonda) | 220 | 350 | φ1200 |
Se hai domande sul Macchina di prova meccanica per vibrazioni ad alta frequenza elettodinamica, non esitare a contattarci.
