La vibrazione elettrodinamica è una vibrazione casuale secondo la norma ASTM D4728
La prova delle vibrazioni è ampiamente applicata in molti campi, che vanno da circuiti stampati, aerei, navi, razzi, missili, automobili, elettrodomestici e altri prodotti industriali.
Applicazione:
Equipaggiamento di prova delle vibrazioni di alta qualità,attrezzature di prova delle vibrazioni,macchina di prova delle vibrazioni elettromagneticheAdottato la struttura del doppio circuito magnetico, cerchi di azione di scheletro auto-generato, supporto aereo e cuscinetti a rulli e guida lineare, isolamento trunnion tecnologia moderna avanzata e tecnologia speciale, può essere completato in X, Y,Z prova di vibrazione sinusoidale a tre assi e prova di vibrazione casuale a banda larga, da completare con la classica prova dello spettro di impulso e risposta allo shock (mezzo seno, trapezoidale, onda dei denti segati).
Specificità:
| Modello |
Sine nominale Forza (N) |
Classificato come casuale Forza (N) |
Frequenza Intervallo (Hz) |
Accelerazione nominale (m/s)2) | Velocità nominale ((m/s) |
Dislocamento nominale (p-p) mm |
Mass. carico (kg) | bobina mobile ((Kg) |
Dimensione di Spirale di movimento ((mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
Requisiti di prova:
1. IEC 62133
2. UL1642
3. UN38.3
4. GB31241
Caratteristiche del tavolo per la scossa a vibrazione:
1Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
2- Circuito bi-magnetico, perdita di flusso magnetico bassa, struttura compatta e razionale.
3. cuscinetti a rulli rocker rod, orientamento della rigidità del corpo composito, capacità di carico eccentrica, rettilineo e orientato all'importazione.
4. Trunnion fondazione di isolamento dedicato all'uso di ormoni, l'installazione di comodità mobile.
5La tecnologia avanzata si muove attorno al sistema per garantire che il cerchio dinamico di alta affidabilità.
6- Nuovo design dei condotti e miglioramento dell'effetto di raffreddamento.
7. rigidità statica, rigidità dinamica del piccolo palloncino portante, aumentando la capacità di carico della tavola di vibrazione, migliorare le prestazioni a bassa frequenza.

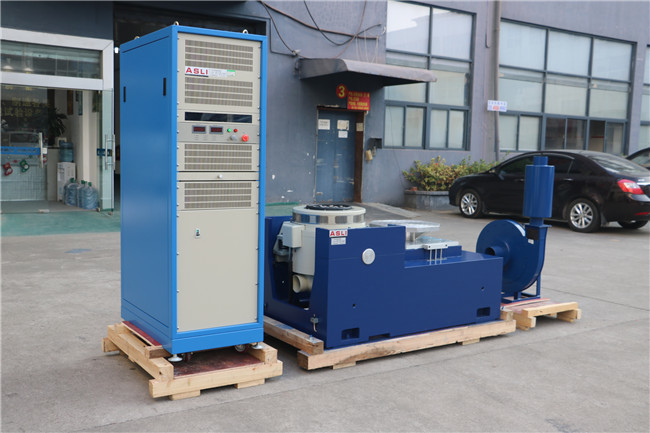

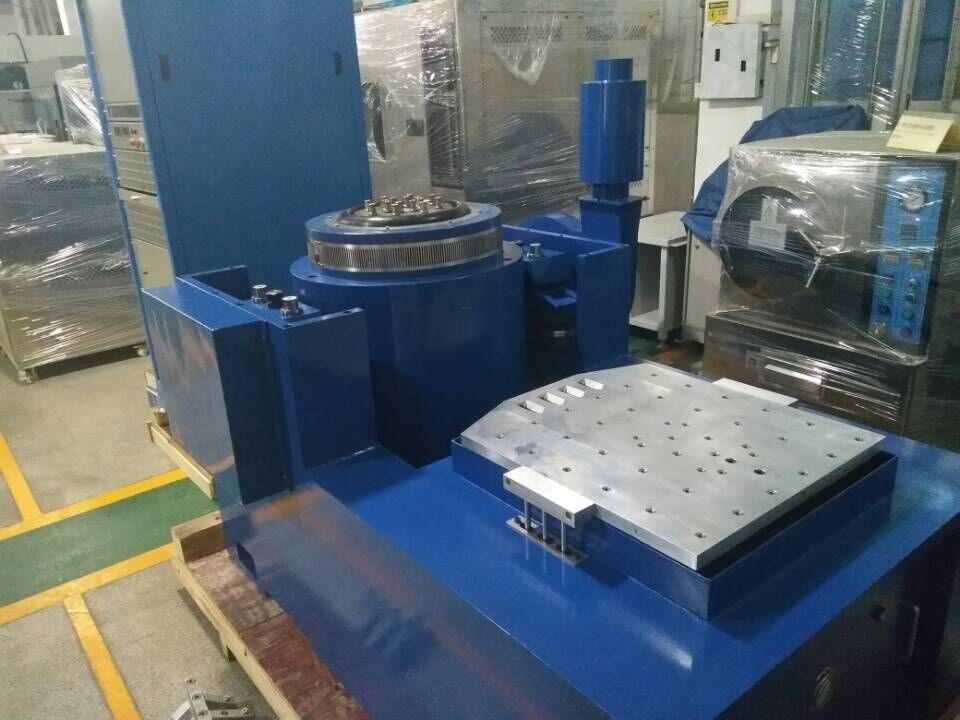

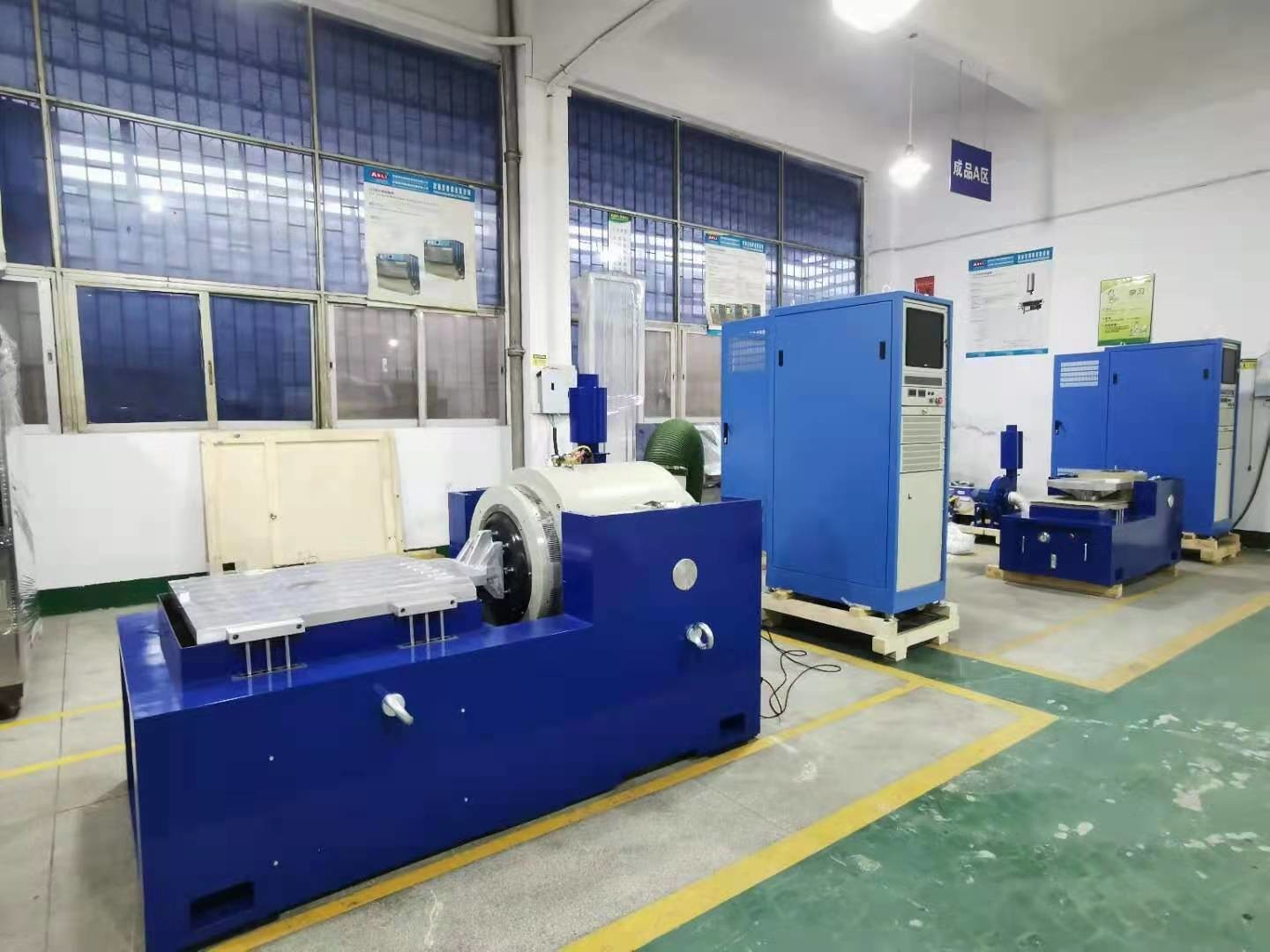

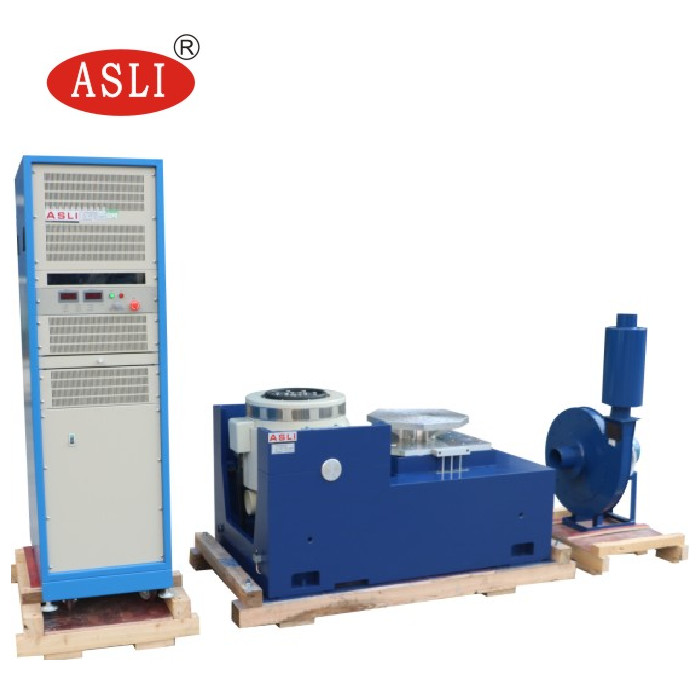

Macchina di prova delle vibrazioni elettromagnetiche:

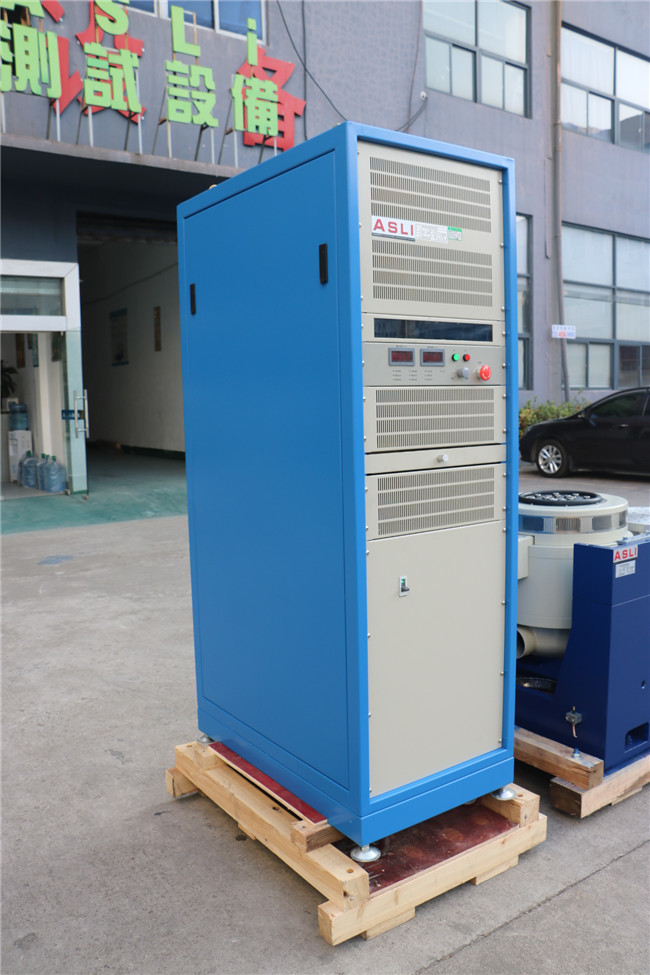

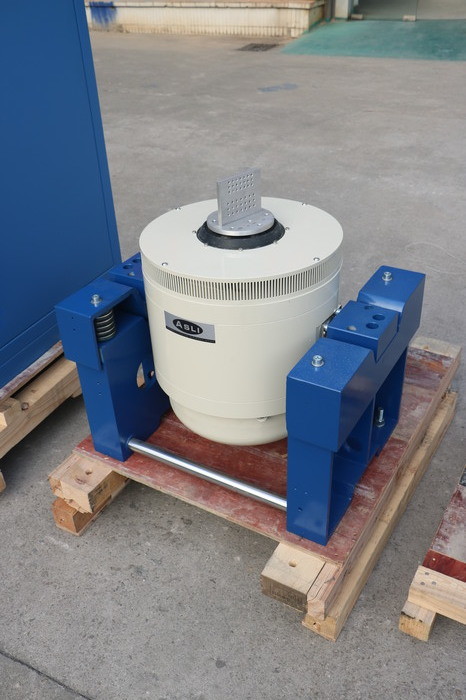

banco di prova per vibrazioni, amplificatore di potenza, ventilatore di raffreddamento, tavolo a scorrere, amplificatore verticale
