Norma elettrodinamica del sistema di prova di vibrazione della Tabella di slittamento 6KN IEC62133
Product Details
| Tabella di slittamento: | 600*600mm | direzione delle vibrazioni: | Asse z |
|---|---|---|---|
| forza di vibrazione: | 6KN | norma di prova: | IEC62133 |
| prova di scossa: | Mezzo seno, trapezoidale, onda dei denti segati | bobina mobile: | 12 kg |
| Evidenziare |
Tester di vibrazione della tavola di scivolamento 6KN,Sistema di test di vibrazione elettrodinamica,IEC 62133 attrezzature da tavolo per vibrazioni |
||
Product Description

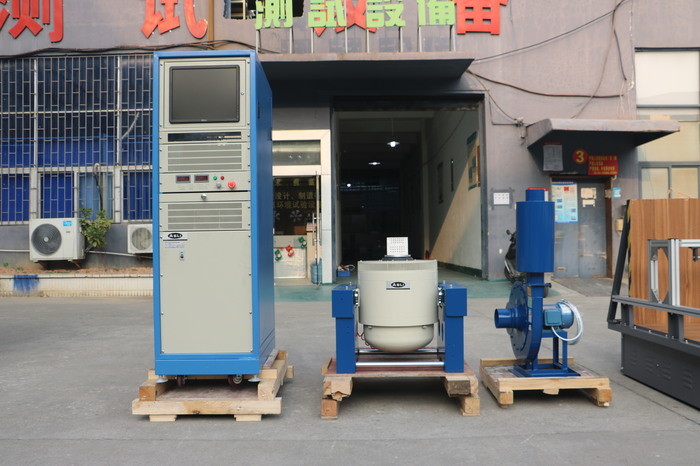

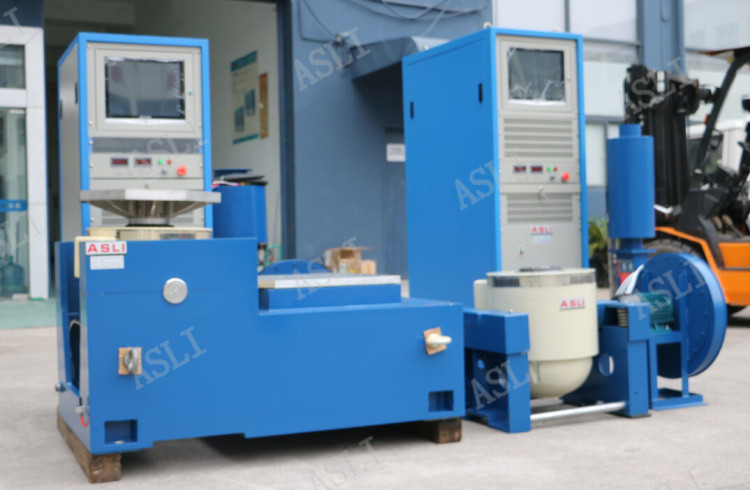

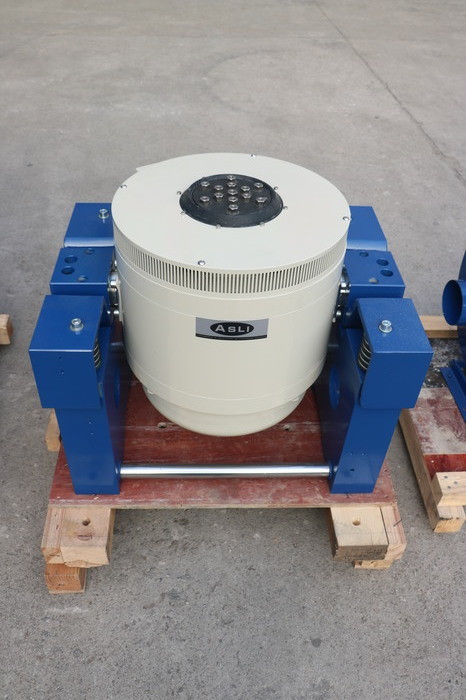

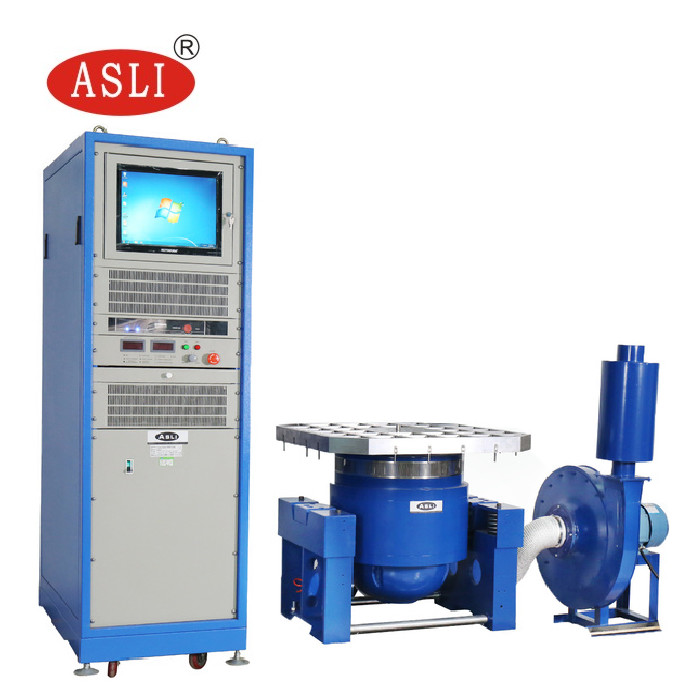

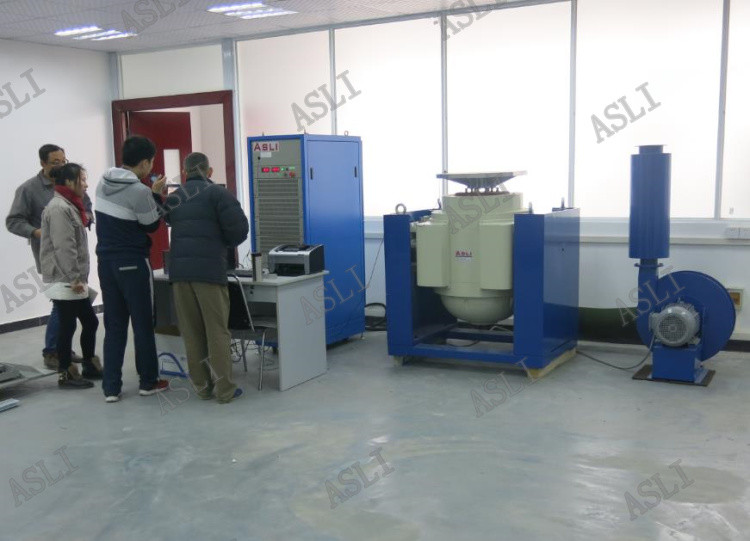

Il sistema di test di vibrazione a tavola scorrevole elettodinamica da 6KN è un vibratore elettodinamico ad alta frequenza progettato per soddisfare le rigorose esigenze della norma IEC62133 e di altri standard di test internazionali. Prodotto per precisione e affidabilità, questo sistema integra una tavola scorrevole per test di vibrazione orizzontale ed è ampiamente impiegato nei settori della difesa, aerospaziale, delle comunicazioni, dell'elettronica e degli elettrodomestici.
Per specifiche dettagliate, fare riferimento al documento scaricabile: vibration test equipment ES-10.pdf
- IEC62133
- UL1642
- UN38.3
- GB31241
- MIL-STD-810G
- MIL-STD-810F
- IEC 60068-2-5
| Modello | Forza sinusoidale nominale (N) | Forza casuale nominale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s²) | Velocità nominale (m/s) | Spostamento nominale (p-p) mm | Carico massimo (Kg) | Bobina mobile (Kg) | Dimensioni bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1,6 | 25 | 100 | 3,5 | ⌀150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1,6 | 40 | 120 | 9 | ⌀230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 25 | 180 | 6,5 | ⌀230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1,6 | 51 | 250 | 12 | ⌀230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1,8 | 51 | 270 | 14 | ⌀240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1,8 | 51 | 300 | 30 | ⌀320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1,8 | 51 | 450 | 40 | ⌀450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1,8 | 51 | 500 | 50 | ⌀450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 50 | ⌀450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1,8 | 51 | 750 | 60 | ⌀450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1,8 | 51 | 1000 | 90 | ⌀450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1,8 | 51 | 1100 | 90 | ⌀500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1,8 | 51 | 1500 | 150 | ⌀600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1,8 | 51 | 2500 | 200 | ⌀650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1,8 | 51 | 4500 | 300 | ⌀870 |

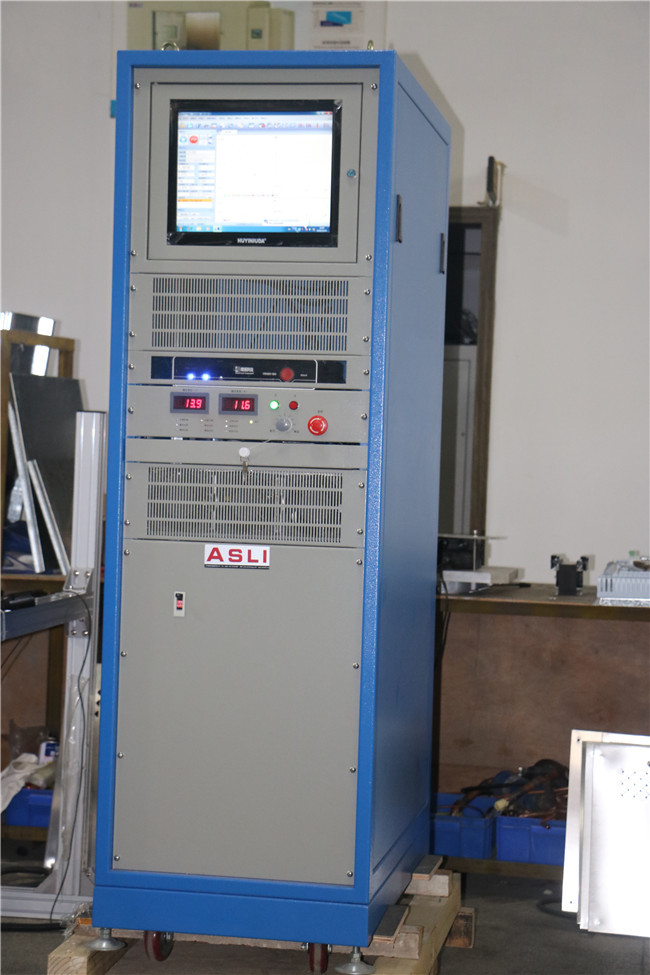

- Modalità di impostazione: Menu cinese e inglese, funzionamento tramite computer, sistemi specializzati di monitoraggio e controllo; i dati dell'intero processo possono essere gestiti e restituiti.
- Funzioni di visualizzazione: Visualizzazione dinamica delle curve di test, dati multicanale e letture dei dati sullo schermo.
- Registratore di curve: Registrazione in tempo reale dei dati di test; i dati di test vengono acquisiti automaticamente e i risultati possono essere memorizzati e stampati.
| Modello | Dimensioni banco (mm) | Intervallo di frequenza (Hz) | Peso parti mobili (kg) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5–1000 5–1500 5–2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5–1000 5–1400 5–2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5–1000 5–1500 5–2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5–1000 5–1200 5–2000 |
27,5 33,0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5–800 5–1000 5–1500 |
36,8 44,2 52 |
Il vibratore elettodinamico universale ad alta frequenza esegue test di vibrazione sinusoidale su tre assi X, Y e Z e test di vibrazione casuale a banda larga. Supporta inoltre test di impulsi classici (semionda sinusoidale, onda trapezoidale, onda a dente di sega) e test dello spettro di risposta agli urti.
Questi sistemi sono ampiamente utilizzati nei settori della difesa nazionale, armi, aviazione, aerospaziale, comunicazioni, elettronica, elettrodomestici e elettrodomestici.
Se hai bisogno di maggiori informazioni sui vibratori, non esitare a contattarci.
