3000kg. L'agitatore elettrodinamico di F, 2800HZ le macchine di collaudo a scosse
Product Details
| forza sinusoidale: | 30000N | direzione delle vibrazioni: | vibrazione verticale o x, y, z |
|---|---|---|---|
| Velocità: | 1,8 m/s | Energia: | 380 V trifase |
| Frequenza: | 3 ~ 2800HZ | accelerazione: | 100G |
| Evidenziare |
Agitatore elettrodinamico 2800HZ,agitatore elettrodinamico 3000kg.f,Macchine di collaudo a scosse 2800HZ |
||
Product Description
Questo sistema di scossa elettrodinamica fornisce precisi test di vibrazione sinusoidale, casuale e d'urto per le schede PCB e altri assemblaggi elettronici.000 N e intervalli di frequenza fino a 3Il sistema, con una frequenza di frequenza superiore a 500 Hz, supporta una rigorosa convalida di affidabilità e durata su un ampio spettro di applicazioni industriali.
| Modello | Forza sinusoidale nominale (N) | Forza nominale casuale (N) | Intervallo di frequenza (Hz) | Accelerazione nominale (m/s2) | Velocità nominale (m/s) | Dislocamento nominale (p-p) mm | Mass. carico (kg) | Capole di movimento (kg) | Dimensione della bobina mobile (mm) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢ 2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢ 2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢ 2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3 ¢1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
Siamo un produttore di sistemi di vibrazione elettrodinamica ad alta stabilità con controllo informatico, con la serie di sistemi VENZO-820S.I nostri prodotti incorporano tecnologie avanzate tra cui una struttura a doppio circuito magnetico, cerchi di azione a scheletro auto-generati, supporto aereo, cuscinetti a rulli e guida lineare e isolamento dei trunnion.prove di vibrazione sinusoidale a tre assi e Z e prove di vibrazione casuale a banda larga, così come i classici test di impulsi (mezza sinus, trapezoidale, onda a dente di segatura) e i test dello spettro di risposta allo shock.
- Scheletro circolare dinamico ben progettato, con una frequenza di risonanza assiale di livello superiore.
- Disegno di circuito a due circuiti magnetici con bassa perdita di flusso magnetico, struttura compatta e razionale.
- Cuscinetti a rulli a roccia con orientamento di rigidità del corpo composito rettilineo e orientato all'importazione, che forniscono un'eccellente capacità di carico eccentrico.
- Fondamento di isolamento Trunnion dedicato all'uso di ormoni, che offre una comodissima installazione mobile.
- Nuovo progetto di condotto che migliora l'effetto di raffreddamento.

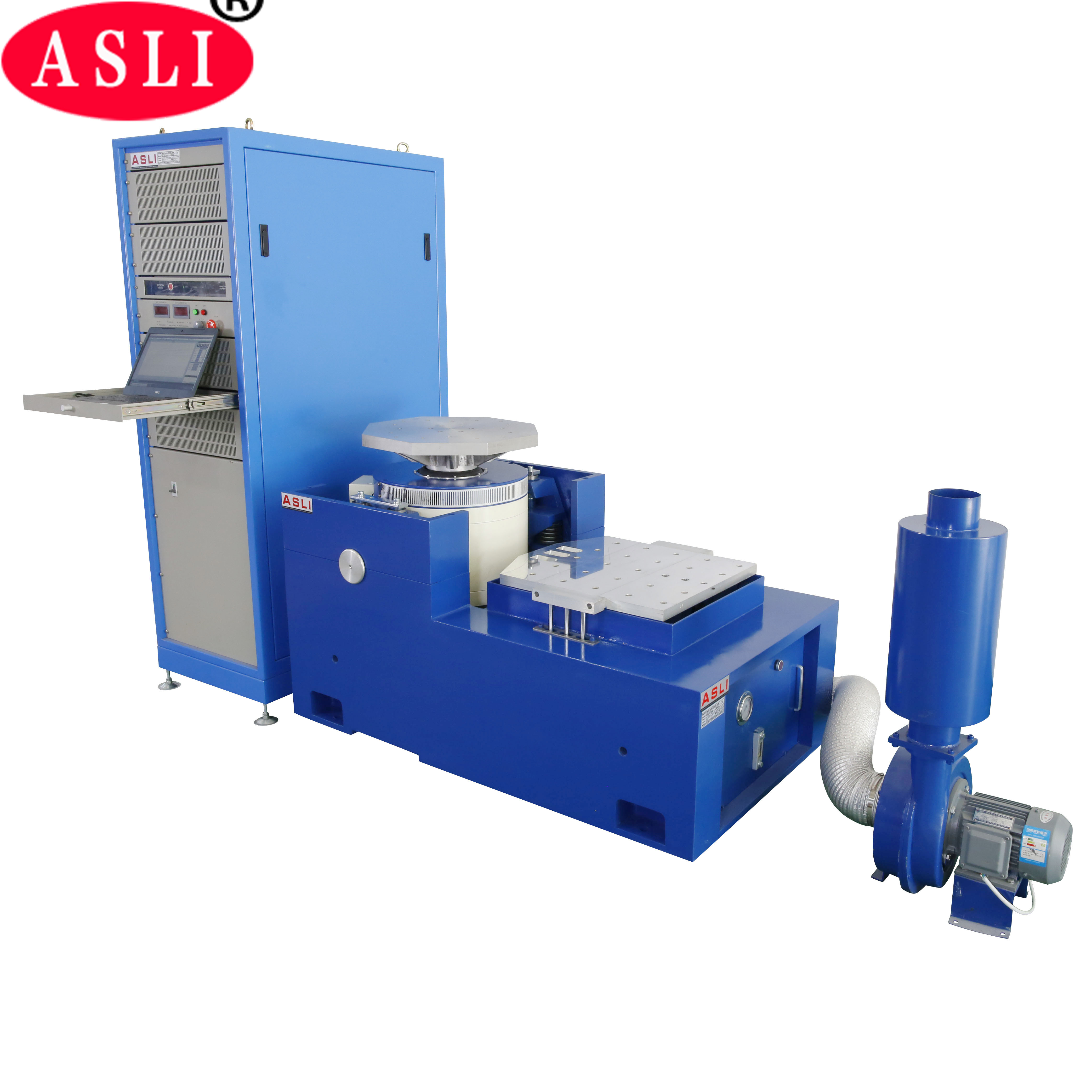

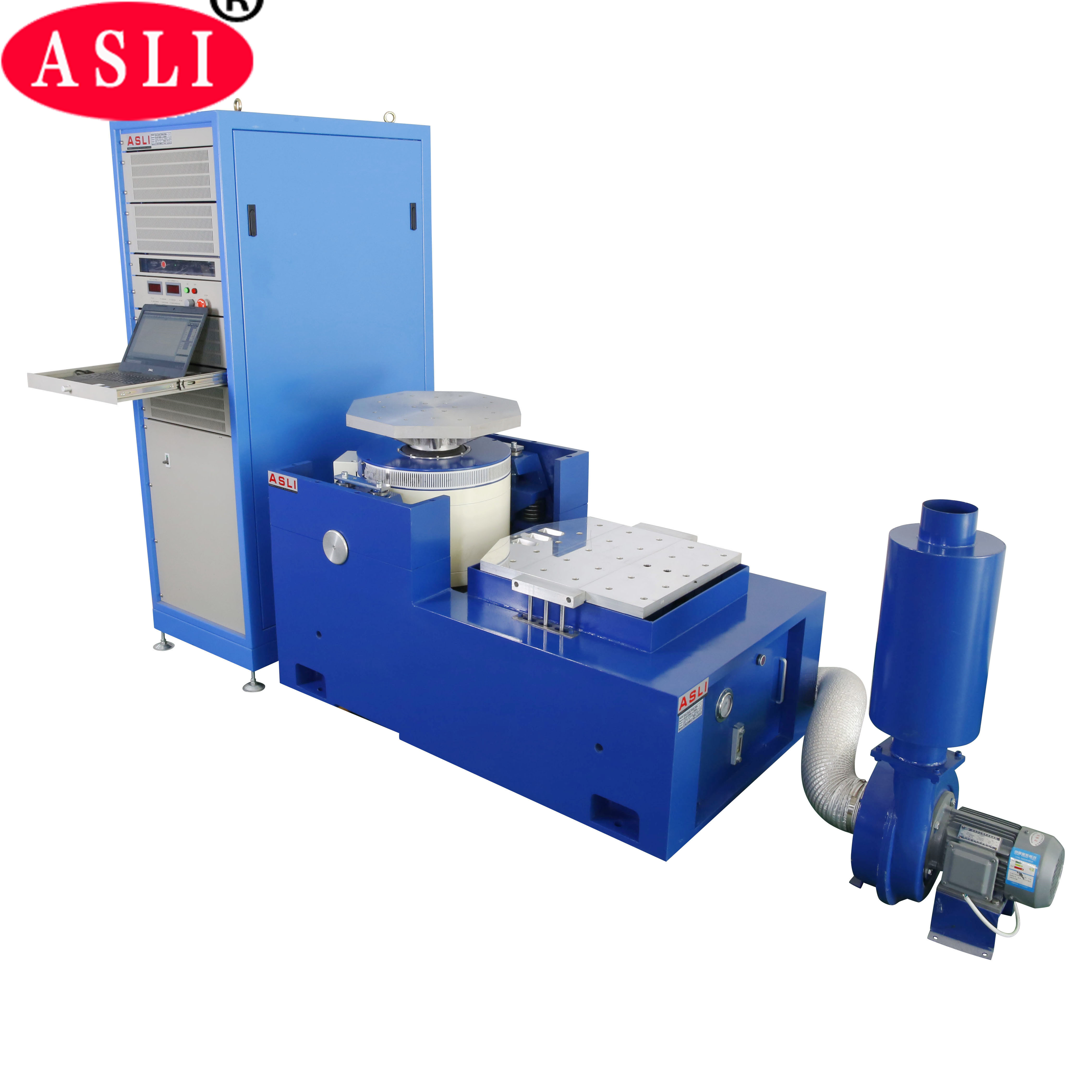

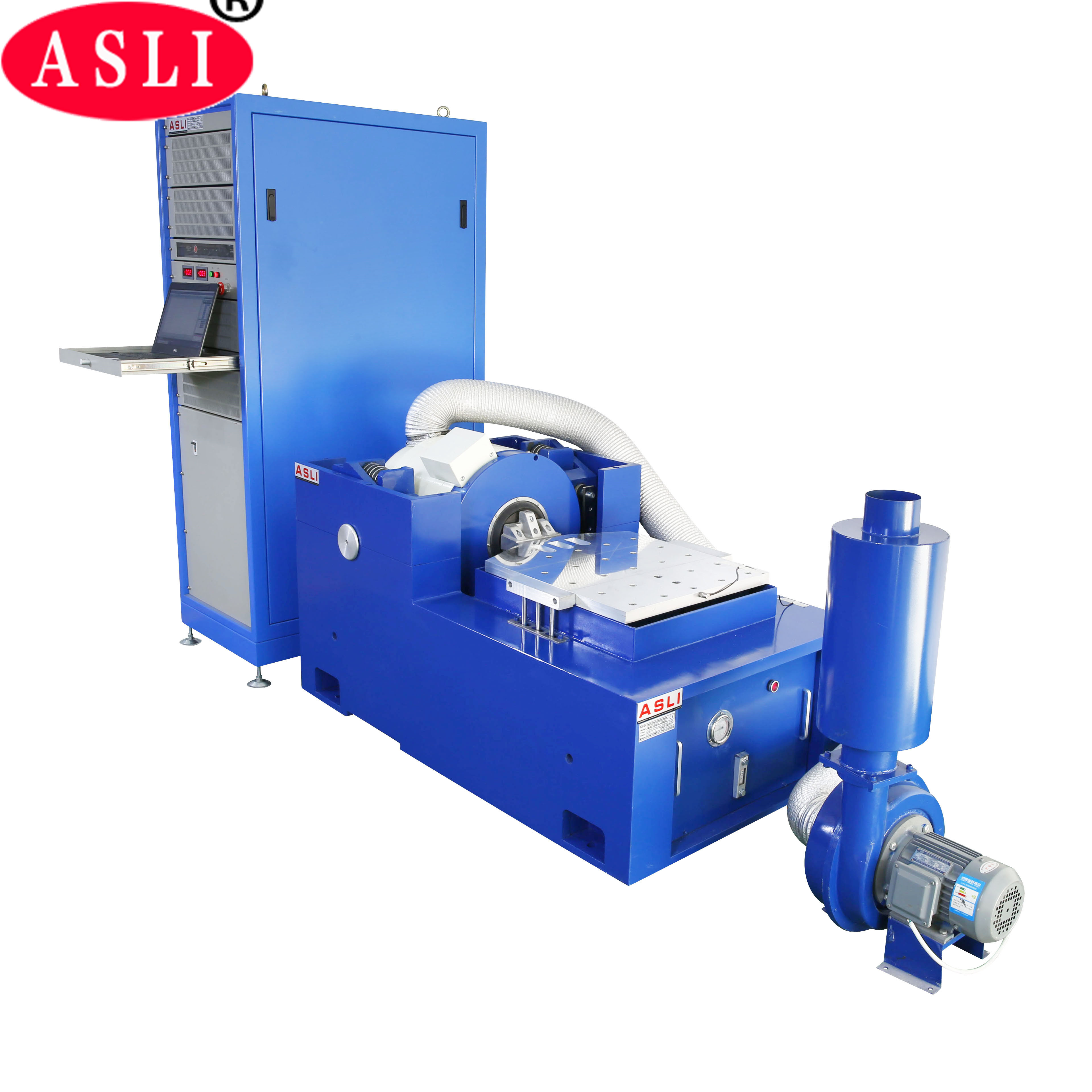

Sistema di scossa per vibrazioni elettrodinamiche

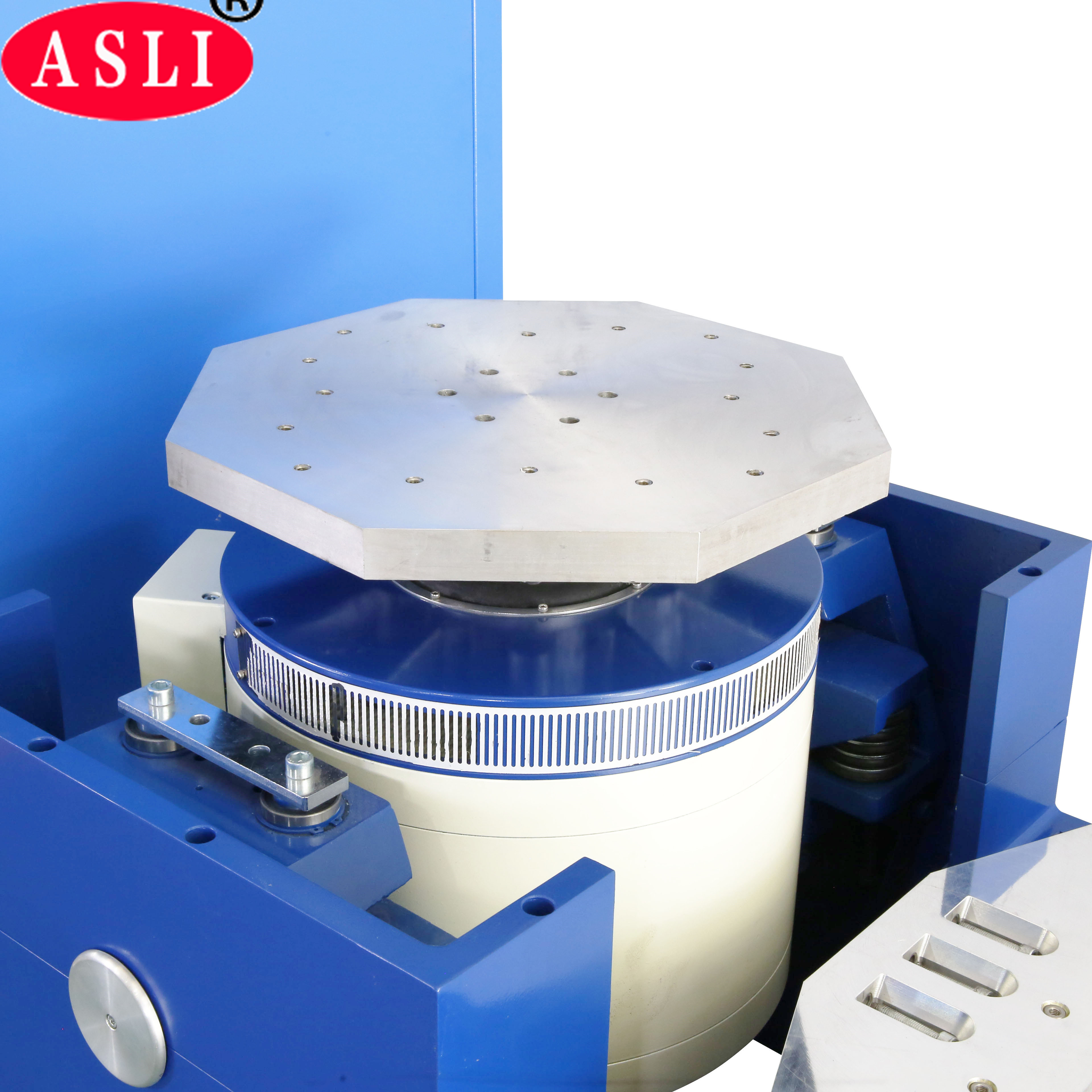

Armatura degli agitatori e dettagli delle bobine mobili

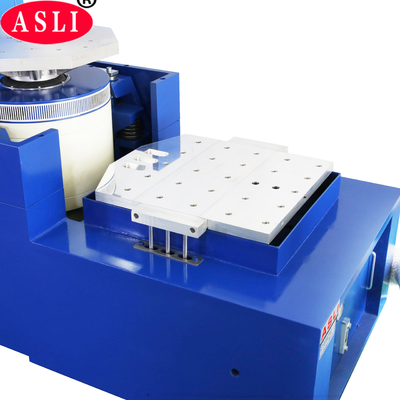

Configurazione della tavola di scivolo orizzontale
Diagramma tecnico dell'espansione verticale VT
Vista dell'installazione dell'espansione verticale
Siamo un produttore di attrezzature di prova con una lunga storia.ci siamo dedicati alla simulazione di attrezzature di prova ambientale e macchine di prova meccaniche per vibrazioni e urti. Il tavolo per frullati ad alta frequenza a vibrazione elettrodinamica verticale e orizzontale è uno dei nostri prodotti star, e abbiamo ottenuto la certificazione CE per questa macchina.
Se avete domande sulle vibratorie elettrodinamiche dinamiche 3 assi diversi programmabili apparecchiature di prova delle vibrazioni industriali, si prega di contattarci.
